螺旋输送机管体夹持固定安装支座

　　在散料连续输送的生产场景里，螺旋输送机的管段固定一直是现场安装调试中容易被忽略却直接影响设备运行稳定性的环节，这款夹持式固定支座正是针对中小管径螺旋输送机的管体支撑需求设计的结构件。从实际工况来看，这类支座多用于粮食加工、建材粉料输送、小型化工原料输送线的水平或小倾角螺旋段安装，区别于传统的焊接式管托，它采用分体抱合的夹持结构，不需要在输送管外壁焊接固定耳板，避免了焊接应力导致的管体变形，也不会破坏输送管的内壁光滑度，对于采用薄壁无缝管做壳体的小型螺旋输送机来说，能有效减少焊后管段圆度超差导致的螺旋叶片刮蹭内壁问题。

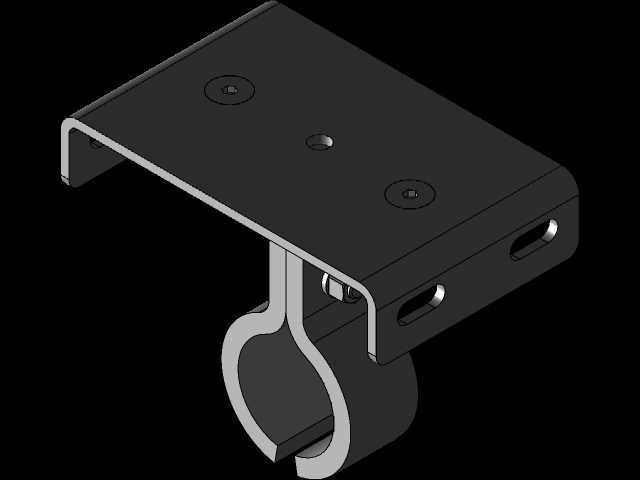

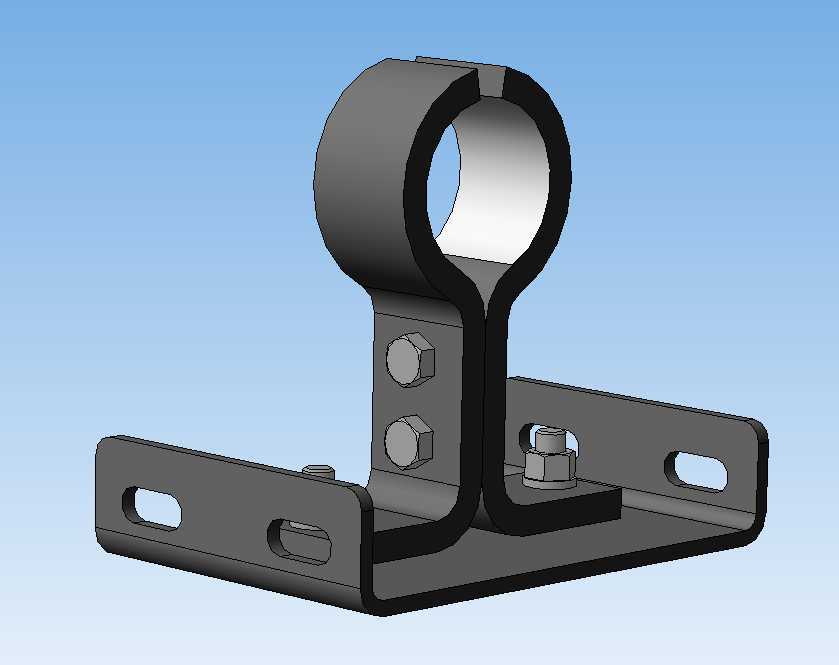

　　结构设计上，上部的C型抱箍是核心的夹持受力部位，开口处预留了螺栓锁紧的调节余量，能够适配一定公差范围内的管体外径，不需要现场配焊修配，两个内六角锁紧螺栓沿抱箍连接臂的竖直方向排布，锁紧时受力均匀，不会出现单侧压紧导致的抱箍偏斜，抱箍内侧与管体接触的面做了微圆弧过渡，没有尖锐棱角，锁紧后接触面积足够，不会因为设备运行的微振动导致管体表面被压出凹痕。下部的安装底板采用折边的槽型结构，相比平板式底板，折边结构大幅提升了底板的抗弯刚度，在输送管带料运行产生的交变载荷下，底板不会出现中部下凹变形，底板上开设的四个长条形安装孔是特意设计的调节结构，现场安装时可以沿输送机的轴向、横向微调固定位置，抵消机架焊接的位置误差，不需要重新在机架上钻孔配装，大幅降低现场安装的修配工作量。

　　连接抱箍与底板的立式支撑臂采用一体化折弯成型，没有额外的拼接焊缝，避免了焊缝位置应力集中导致的断裂风险，支撑臂与底板之间设置了加强弯角，在承受管体自重、物料重量以及螺旋轴转动带来的径向载荷时，应力会顺着折弯圆弧均匀分散到底板整个平面，不会在支撑臂根部出现应力集中断裂的情况。抱箍与支撑臂之间采用螺栓连接而非焊接固定，这一设计是考虑到后期维护的便利性，如果现场需要更换不同管径的输送管段，只需要松开连接螺栓更换对应尺寸的上部抱箍即可，不需要整体拆除支座重新焊接固定，能缩短设备维护的停机时间。

　　从安装边界尺寸来看，上部抱箍的中心高度是根据常用的200、250、300mm规格小型螺旋输送机的管体中心高度设计的，安装后管体底部与设备机架台面预留了足够的间隙，方便布置管体下部的卸料口、观察窗等附件，不会出现支座与其他附件干涉的情况。底板的安装孔距适配常用的40、50系列工业铝型材机架以及角钢焊接机架的安装孔位，不需要额外加工过渡连接板。实际选型使用时需要注意，这类支座的单组承载能力适配长度不超过3米的螺旋输送段，长距离输送时需要按照1.5-2米的间距均匀布置支座，避免管体绕度过大导致螺旋轴转动时的径向跳动超差；如果用于大倾角输送的场景，需要在抱箍内侧增加防滑橡胶垫，避免设备启停时的惯性力导致管体沿抱箍轴向窜动。

　　建模过程中对各个配合面的公差做了合理设定，抱箍的内圆弧直径按照管体外径的h9公差配合设计，锁紧螺栓的孔位留有0.5mm的调节间隙，既保证装配时能够顺利穿装螺栓，又不会因为间隙过大导致锁紧后抱箍偏斜。底板的长孔长度按照±10mm的调节量设计，足够覆盖现场安装的常规位置误差，折边的高度根据板材厚度做了合理匹配，3mm厚度的钢板折边高度设置为20mm，既保证刚度要求，又不会过多占用安装空间。所有的棱角位置都做了R1的圆角处理，避免安装调试过程中尖锐边角划伤操作人员，也减少了板材下料后的应力集中问题。
