嵌入式把手钢板凸轮锁具结构设计

　　这款嵌入式把手钢板凸轮门锁，主要应用在工业机柜、电气控制柜、通讯设备机箱、特种车辆舱门这类需要平整外表面的启闭场景，这类场景普遍要求锁具安装后不突出安装面板，避免人员通行、设备转运过程中发生勾挂，同时要具备足够的锁止强度，抵御日常使用中的振动、意外拉扯带来的锁止失效风险。从实际使用逻辑来看，这类锁具不需要额外配置外露执手，日常状态下把手完全嵌入锁座的沉台内，面板外表面无突出结构，需要开启时抠出嵌入式把手，转动把手即可带动尾部的凸轮结构转动，通过凸轮的偏心行程推动锁舌完成解锁或者锁止动作，操作行程短，启闭动作可以单手完成，适合需要频繁启闭、同时对外观平整度有要求的设备舱室使用。设计过程中首先要考虑安装边界的适配性，

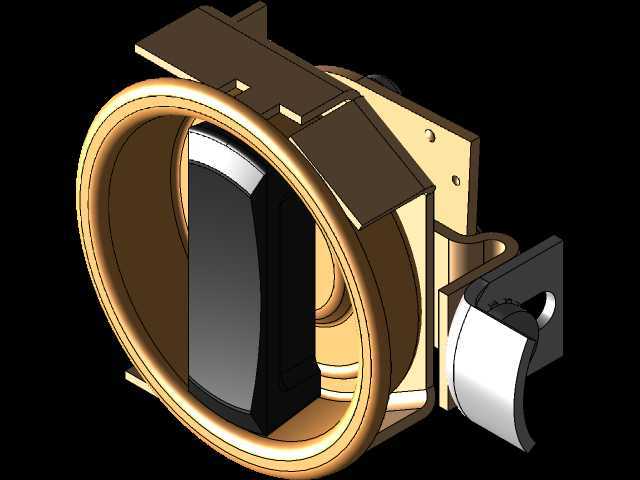

　　锁体整体采用圆形沉台嵌入结构，安装时需要在门板上开出对应直径的圆形安装孔，锁体从门板外侧嵌入后，通过背部的卡接结构或者紧固件完成固定，不需要在门板正面做额外的沉孔加工，适配厚度在1.2mm到2.5mm之间的冷轧钢板门板，这个厚度区间覆盖了绝大多数工业机柜、设备舱门的常用板材厚度，安装后锁体正面与门板表面齐平，不会突出门板表面造成干涉。锁体的基座采用钢板冲压成型结构，相比铸锌锁座具备更好的抗冲击性能，在受到外力撞击时不容易出现碎裂问题，表面做喷塑处理，适配工业场景下的防腐蚀、耐刮擦使用需求。嵌入式把手的转动轴做了限位结构设计，转动角度控制在90度范围内，避免过度转动导致内部凸轮结构脱位，把手的握持部位做了内凹的弧度处理，

　　抠出操作时手指有足够的施力空间，不需要额外借助工具就能完成操作。尾部的凸轮锁舌采用偏心结构设计，锁止状态下凸轮的突出部位会卡在机柜门框的锁挡片内侧，锁止行程在8mm到12mm之间，这个行程既可以保证门板关闭后有足够的压紧量，抵消门板加工、安装带来的间隙误差，避免门板关闭后出现晃动，也不会因为行程过大导致转动把手时需要施加过大的操作力。凸轮结构和锁体基座之间设置了耐磨垫片，长期频繁转动也不会出现基座磨损导致的锁体松动问题，把手的复位结构采用内置的弹性卡件，松开把手后会自动回弹嵌入锁座的沉台内，不会因为设备振动导致把手自行弹出。在结构细节上，锁体的安装定位做了止转缺口设计，嵌入安装孔后可以限制锁体自身跟转，

　　拧紧背部固定件的时候不需要额外在正面固定锁体，降低现场安装的操作难度。锁体内部的转动配合部位都预留了合理的配合间隙，不会因为低温、粉尘堆积导致把手转动卡滞，适合在车间、户外机柜这类存在粉尘、温度波动的场景下使用。和普通外露式柜锁相比，这种嵌入式结构的锁具在清洁维护上也更有优势，外表面没有突出的缝隙死角，擦拭设备表面的时候可以直接擦过锁具位置，不会积留灰尘、油污，适合食品加工设备、洁净车间柜体这类对清洁度有要求的使用场景。设计建模过程中，需要重点把控圆形沉台的同轴度公差，保证安装后锁体和门板开孔的配合间隙均匀，不会出现偏斜导致的把手回弹卡滞；凸轮的偏心曲面需要做平滑过渡处理，转动过程中锁舌的推出和收回动作要顺滑，避免出现死点位置导致操作卡顿；把手嵌入沉台后的间隙要控制在0.5mm以内，既保证把手可以顺利弹出和复位，也不会因为间隙过大导致外观缝隙不均、异物容易进入锁体内部的问题。
