按压解锁式工业防护锁结构设计

　　这款按压解锁式防护锁，主要应用在工业设备操作面板的安全防护场景中，常见于机床操作站、自动化生产线控制盒、配电柜体操作面等需要对按钮操作进行权限管控的位置，核心作用是避免非授权人员误触关键操作按钮，或是在设备运行过程中防止意外磕碰触发急停、启动类按钮引发生产事故。从实际使用场景来看，这类锁具通常配套直径22mm的标准工业按钮使用，是工业控制回路安全防护体系里的小尺寸关键部件，很多设备的安全验收环节都会对关键按钮的防护锁配置提出明确要求。

　　从功能特性上看，这款锁采用按压触发解锁的结构逻辑，常态下锁止挡片处于遮挡位置，完全覆盖按钮的按压行程范围，此时按钮无法被按下，锁体自身通过卡扣结构保持锁止状态，不会因为设备运行的振动、轻微外力触碰就移位解锁；当需要操作按钮时，按下顶部的解锁按钮，锁体内部的卡扣脱开，红色的防护挡片会自动弹开至侧边位置，完全让出按钮的操作空间，此时操作人员可以正常按压绿色操作按钮完成设备操作，操作完成后只需将红色挡片扳回原位，锁体就会自动卡紧锁止，不需要额外的锁止操作步骤，适配车间操作人员快速操作的使用节奏。

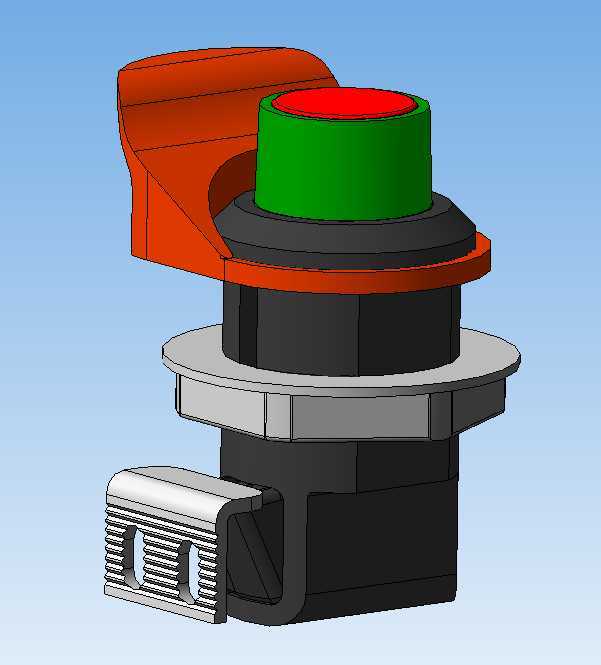

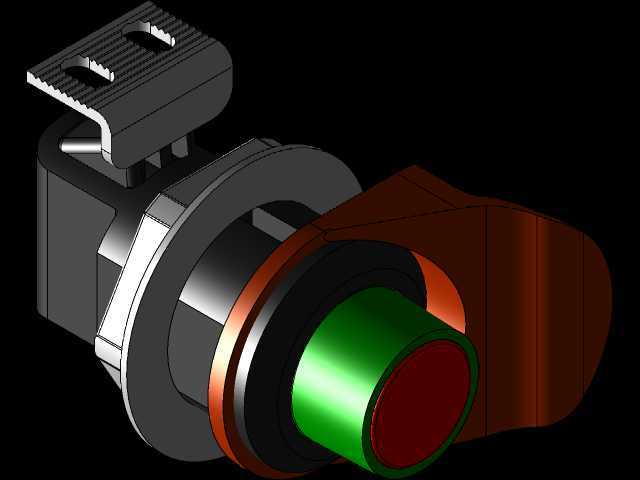

　　设计思路上，这款锁充分考虑了工业现场的安装兼容性与使用可靠性，整体采用分体式卡装结构，锁体主体为圆柱型安装座，适配面板上标准的按钮安装开孔，安装时不需要额外打孔，直接将锁体从面板正面穿入安装孔，背面通过带弹性卡扣的金属卡箍卡紧在面板背面，卡箍上设计有防滑齿纹结构，安装后可以牢牢咬合面板背面，即使长期受挡片弹开的冲击力、操作人员扳动挡片的外力，也不会出现松动移位的情况。锁体的解锁按钮采用凸起式绿色设计，和被防护的操作按钮颜色形成区分，操作人员可以快速识别解锁位置，红色的防护挡片采用大弧度上翘造型，一方面在锁止状态下可以完全覆盖按钮顶部，避免工具、物料掉落误触按钮，另一方面挡片边缘做了圆弧过渡，不会在操作人员扳动挡片时划伤手部。

　　外形尺寸与安装边界方面，这款锁的安装座直径与标准22mm工业按钮完全匹配，适配1-5mm厚度的钢制、塑料柜体面板，安装后锁体突出面板正面的高度控制在35mm以内，不会因为突出过高被过往的物料、人员衣物勾挂；背面突出面板的长度控制在28mm以内，不会占用柜内过多的布线空间，也不会和柜内安装的接线端子、线槽产生干涉。锁体的转动部件都采用了间隙配合设计，解锁与锁止的行程控制在5mm，按压解锁的力度设置在15N左右，既不会因为力度太小容易误碰解锁，也不会因为力度太大导致操作人员解锁困难。内部的卡扣结构采用耐磨的工程塑料材质，长期反复扳动挡片、按压解锁也不会出现卡扣磨损导致锁止失效的问题，金属卡箍部分采用镀锌钢板材质，具备基础的防锈能力，适配车间多粉尘、少量油污的使用环境。

　　从结构细节来看，这款锁的挡片和安装座之间设置了定位阻尼结构，当挡片弹开至侧边位置时，会停留在固定的打开角度，不会因为设备振动自行回弹遮挡按钮，保证操作过程中挡片不会干扰按钮按压；锁体的安装座上设计了定位凸台，安装时凸台会卡入面板的定位缺口，避免锁体在面板上转动，保证挡片的打开方向始终朝向操作人员便于操作的位置。整体结构没有采用细小的易损零件，所有部件都采用一体化注塑或冲压成型，装配工序简单，后期维护时不需要特殊工具就可以完成拆卸更换，适配工业现场快速运维的需求。
