带钩环小直径电缆用大规格索具滑轮结构

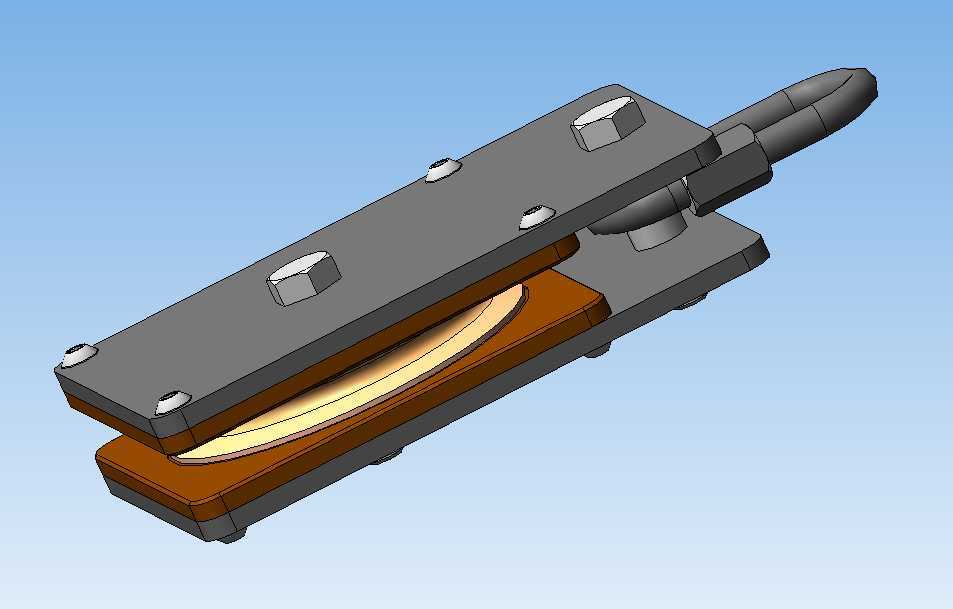

　　在架空线缆敷设、临时供电线路架设、小型起重牵引配套的作业场景里，这类适配小直径电缆的索具滑轮，是减少线缆拖拽磨损、保障走线顺畅的核心配套构件，和常规起重滑轮不同，它的设计完全围绕柔性电缆的防护需求展开，没有采用开放式轮槽结构，而是做了上下夹板式的全包覆防护，避免电缆在牵引过程中从轮槽脱出，也能阻挡作业现场的碎石、焊渣等杂物卡入轮隙造成线缆表皮划伤。从结构设计逻辑来看，整个构件采用上下分体式夹板作为承载主体，上夹板通过多组内六角螺栓与下夹板锁紧固定，轮体被完全包裹在两夹板形成的腔体内，轮槽宽度刚好适配4mm直径的电缆，轮缘做了圆弧倒角处理，和电缆接触的位置没有尖锐棱角，牵引过程中轮体随电缆走线自由转动，把滑动摩擦转化为滚动摩擦，

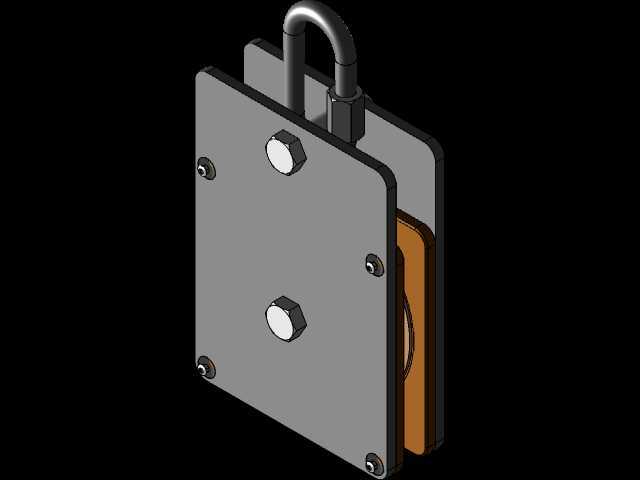

　　大幅降低电缆外皮受到的拉扯摩擦力，避免长距离敷设时电缆绝缘层被磨破。端部集成的钩环结构是整个构件的安装固定端，钩环和上夹板做了铰接式连接，可在一定角度范围内自由转动，适配不同方向的牵引受力，不会因为走线角度偏斜造成构件卡滞或者电缆局部受力过大。从安装边界来看，整个构件的主体长度适配75mm直径的轮体尺寸，夹板的厚度经过受力校核，在承受常规电缆牵引拉力时不会出现形变，螺栓的排布位置避开了轮体的转动空间，锁紧后夹板之间的间隙刚好控制在轮体可自由转动、又不会让电缆从间隙中挤出的范围，轮体的中心轴采用压装方式固定在下夹板上，轴端没有突出夹板外表面，避免安装时和周边构件发生干涉。实际作业中，这类滑轮既可以用在临时施工的电缆走线支撑点，

　　通过端部钩环挂在脚手架、支架或者钢丝绳上，作为电缆的滑动支撑点，也可以集成在小型线缆牵引设备的出线端，作为导向轮使用，引导电缆沿预定方向送出。设计时特意将夹板外侧做了沉头孔处理，螺栓锁紧后头部完全沉入沉孔内，外表面没有突出的尖锐结构，搬运和安装过程中不会刮伤作业人员或者蹭坏电缆表皮，轮体采用非金属耐磨材质制作，既有足够的强度承载电缆的压力，又不会因为硬度过高压伤电缆的绝缘层，和金属轮相比，非金属轮的转动噪音更小，在室内装修、厂区临时布线这类对噪音有一定要求的场景也能适用。上下夹板之间的锁紧螺栓采用对称排布，受力均匀，长期使用后即使出现轻微磨损，也可以通过拧紧螺栓调整夹板间隙，避免轮体出现窜动，端部的钩环做了闭合式防脱结构，

　　挂接在支撑构件上后不会因为震动或者受力方向变化意外脱开，保障作业过程中的安全性。和市面上同类型的简易滑轮相比，这种全包覆结构的防护性能更好，尤其是在多线缆交叉敷设的作业场景里，不会出现相邻线缆卡入轮轴缝隙的问题，铰接式钩环的适配性更强，不管是垂直吊装走线还是水平牵引走线，都能自动调整到受力最优的角度，不会出现构件别劲、轮体卡滞转不动的情况。在做三维建模的时候，需要重点关注轮槽的圆弧半径和适配电缆直径的匹配关系，夹板之间的间隙公差要控制在合理范围，既要保证轮体转动顺畅，又要避免间隙过大夹伤电缆，铰接钩环的转动副要预留足够的转动角度，同时要做好轴向限位，避免钩环从铰接轴上脱出，所有螺栓的沉孔深度要和螺栓头部长度匹配，保证锁紧后表面平整，没有突出结构。
