高压不锈钢管路连接用快装卡箍夹具

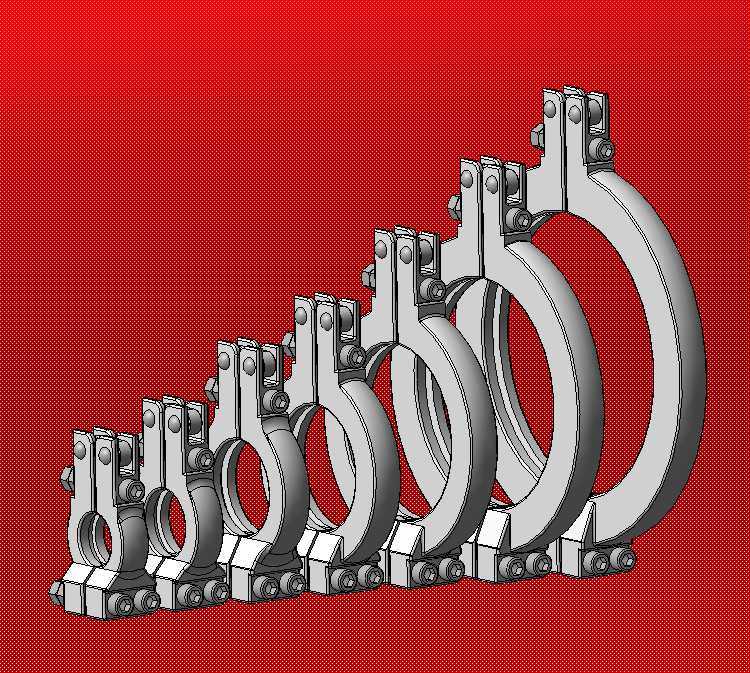

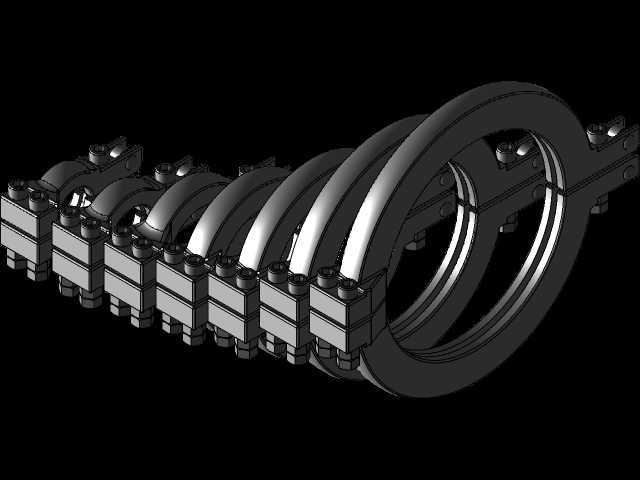

　　在食品制药、精细化工、洁净流体输送等对管路卫生等级、承压能力有双重要求的场景中，常规螺纹连接、法兰对接的管路安装方式要么存在卫生死角难以满足洁净要求，要么拆装效率低无法适配频繁改线、定期拆洗的运维需求，这类带压不锈钢管路的连接固定，一直是管路系统设计中需要平衡密封可靠性、拆装便捷性、结构紧凑度的核心环节。这套卡箍式夹具正是针对中高压不锈钢管路的连接需求开发，区别于普通常压卫生级卡箍，其结构做了针对性的承压强化设计，可适配不同公称直径的不锈钢薄壁管对接，整套系列覆盖从DN15到DN100的常用洁净管路规格，能满足1.6MPa以内工作压力下的管路固定与密封需求。从结构设计逻辑来看，整套卡箍采用分体式抱合结构，

　　主体为两个对称的半圆弧卡箍臂，铰接端采用销轴连接实现开合，锁紧端采用双螺栓压紧结构，相比普通单螺栓卡箍，双螺栓的压紧力分布更均匀，不会出现单侧压紧导致的密封圈偏斜、局部压应力不足引发的泄漏问题。卡箍内侧加工有与不锈钢管端凸缘匹配的梯形卡槽，安装时两个管端的凸缘之间夹装适配的密封垫圈，卡箍卡槽扣合在两侧凸缘上后，逐步拧紧锁紧端的螺栓，卡箍的斜面结构会将螺栓的轴向压紧力转化为对两个管端凸缘的轴向挤压力，迫使两个管端端面平行压紧中间的密封圈，实现径向与轴向的双重密封。设计过程中重点校核了卡箍臂的弯曲应力与销轴的剪切强度，卡箍主体采用与管路同材质的不锈钢锻造后机加工成型，避免不同材质接触引发的电化学腐蚀，同时表面做抛光处理，

　　粗糙度达到Ra0.8以下，无卫生死角，满足食品、制药行业的CIP清洗要求。安装边界方面，不同规格的卡箍对应不同的安装空间要求，以DN50规格为例，卡箍闭合后的最大外轮廓直径为102mm，锁紧端螺栓的操作空间需要预留至少30mm的扳手活动余量，铰接端的销轴轴向需要预留10mm的拆装空间，管路排布时相邻两个卡箍的轴向间距建议不小于150mm，避免安装时工具操作空间干涉。实际使用中，这类卡箍夹具相比法兰连接，重量仅为同通径法兰组件的30%，拆装时不需要对角反复拧动多组螺栓，仅需操作同侧的两个锁紧螺栓即可完成拆装，运维效率提升60%以上，同时卡箍的对中特性更好，安装时不需要额外调整管路同轴度，卡箍扣合后即可自动实现两个管端的对中定位，降低了现场安装的对中难度。针对压力提升后的使用场景，卡箍的卡槽深度比普通常压卡箍加深了1.5mm，增大了卡箍与管端凸缘的接触面积，避免压力波动时管端从卡槽中脱出，同时锁紧螺栓采用细牙螺纹，锁紧后具备更好的防松性能，在管路存在小幅振动的工况下也能保持稳定的压紧力，不需要频繁复紧螺栓。密封垫圈的选型可以根据输送介质特性匹配，输送饮用水、食品介质时采用硅橡胶垫圈，输送腐蚀性化工介质时采用氟橡胶垫圈，输送高温介质时可采用聚四氟乙烯包覆垫圈，卡箍本身的结构不需要做任何改动即可适配不同材质的密封件，通用性较强。在三维建模过程中，整套卡箍做了全参数化设计，每个规格的卡箍臂圆弧半径、卡槽尺寸、销轴直径、

　　螺栓规格都与对应通径的不锈钢管凸缘尺寸做了关联，修改公称通径参数即可自动生成对应规格的卡箍模型，方便设计人员在做管路排布时直接调用，不需要重复建模。建模时对卡箍的开合运动做了运动仿真验证，确认卡箍开合过程中不会与管端凸缘发生运动干涉，螺栓拧紧过程中卡箍臂的变形量在弹性变形范围内，不会出现塑性变形导致的卡箍失效。实际工程应用中，这类卡箍夹具不仅用于固定管路对接接头，也可用于不锈钢管路与罐体设备接口、阀门接口的连接，在模块化管路预制场景中，采用这类卡箍连接的管路模块可以在车间预制完成后直接运输到现场拼装，不需要现场焊接，大幅降低了现场施工的难度与周期，尤其适合对现场施工防火、洁净度有严格要求的车间改造项目。需要注意的是，安装时卡箍的锁紧螺栓需要采用定扭矩扳手按照对应规格的推荐扭矩拧紧，避免扭矩过大导致卡箍臂变形或者螺栓断裂，也避免扭矩不足导致密封面压应力不够引发泄漏，首次升压后需要检查卡箍的密封面是否存在渗漏，如有渗漏可适当补紧螺栓至渗漏消除即可。
