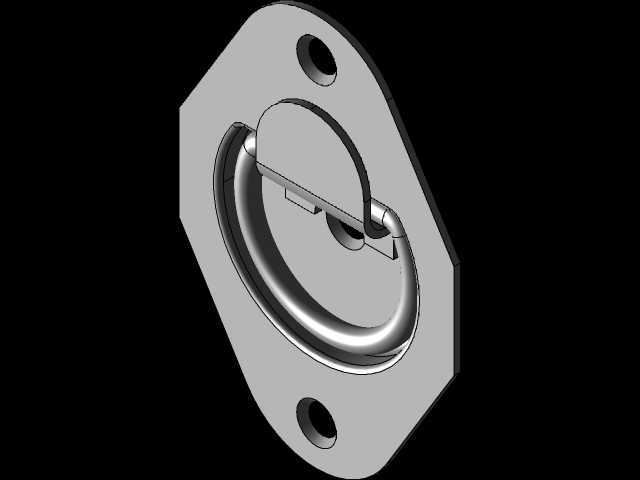

带安装板嵌入式折叠拉手结构设计

　　日常做设备结构设计时，这类嵌入式折叠拉手的选型和建模经常碰到，尤其是需要保证安装面平整、无外凸部件的场景，它的适配性比普通外装拉手好太多。先从实际应用场景说，这类拉手最常出现在需要频繁开启、同时关闭状态下要求表面无突出障碍物的场合，比如特种车辆的舱门盖板、工业设备的检修舱盖、工具箱的侧开面板、嵌入式机柜的门板，还有一些需要做隐藏式提拉结构的移动设备外壳上——毕竟外凸的拉手不仅容易在设备转运过程中被磕碰变形，还可能勾挂周边管线、操作人员衣物，存在安全隐患，嵌入式折叠的结构刚好能解决这个问题，收起时拉手环完全沉入安装座内部，和安装板面基本齐平，不会有多余凸起。

　　再看实际用途，它的核心作用是给需要手动开启的盖板、门板提供可靠的受力提拉点，同时在非使用状态下不占用外部空间，也不会因为外凸结构带来干涉风险。很多人做设计时容易忽略拉手的受力边界，这款带安装板的结构，其实是把拉手的受力点从单一的安装螺丝，分散到了整块安装板与被安装面板的贴合面上，相比那种不带安装板的嵌入式小拉手，它能承受的提拉载荷要大不少，适合用在盖板重量稍大、需要频繁提拉开启的部位，不会因为长期受力出现安装位凹陷、螺丝松脱的问题。

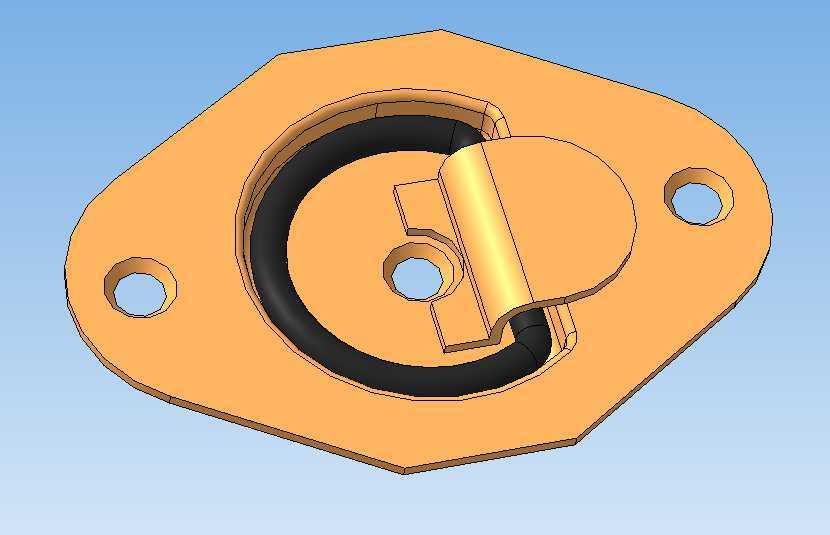

　　说到功能特性，首先是折叠隐藏的结构，拉手环通过转轴固定在安装座的环形槽内，槽内设置的阻尼结构能让拉手环在翻起时保持固定角度，方便操作人员施力，收起时能完全卡入槽内，不会因为设备振动自行弹出；其次是自带的一体式安装板，不需要在被安装面板上加工复杂的沉孔台阶，只需要开出对应安装座外径的通孔，再配两个安装孔位就能完成固定，安装板和面板贴合的面做了平整处理，安装后不会出现翘边、缝隙不均的问题；还有环形槽内的黑色缓冲圈，一方面能在拉手环收起时起到缓冲作用，避免金属部件碰撞产生异响和磨损，另一方面也能填充拉手环和槽体之间的间隙，减少灰尘、水渍进入安装位内部，适配一些有轻度防尘防水要求的户外设备场景。

　　设计思路上，这款结构首先考虑的是安装便捷性，没有采用复杂的分体式装配结构，安装板和拉手座是一体式成型，减少了装配零件数量，降低后期维护的零件替换成本；其次是受力合理性，转轴位置做了局部加厚处理，拉手环的受力截面做了圆弧过渡，避免应力集中导致的断裂问题，两个安装孔位对称分布在安装板两侧，提拉时受力均匀，不会出现单侧受力导致的安装板变形；另外在外形轮廓上，安装板采用了切边的类菱形结构，相比圆形安装板，它在安装时能起到防转的作用，不需要额外加定位销，拧紧螺丝时安装座不会跟着转动，能提升现场装配的效率。

　　关于外形尺寸和安装边界，从结构比例来看，安装板的最大外轮廓尺寸适配常规的舱门开孔需求，两个安装孔的中心距符合通用五金配件的安装孔位规范，能和市面上多数同类型拉手的安装位互换，不需要重新改孔；安装座沉入面板的深度控制在常规板材的厚度适配范围内，不管是1.5mm到3mm的金属板材，还是5mm到10mm的工程塑料板材，都能通过调整背面的固定垫片完成安装；拉手环翻起后的高度刚好能容纳成年人四指伸入，施力时不会出现卡手的问题，收起后拉手环顶面低于安装板表面0.5mm左右，即使有物体从面板表面滑过，也不会勾碰到拉手。做三维建模的时候，要特别注意转轴位置的配合间隙，留0.1mm到0.2mm的转动间隙，既能保证拉手环转动顺畅，又不会出现旷量过大的问题，缓冲圈的安装槽尺寸要和橡胶圈的线径匹配，保证装配后不会轻易脱落，同时能起到足够的缓冲作用。另外安装板的背面做了一圈浅凹槽，装配时可以在槽内放置密封胶条，进一步提升安装位的密封性能，满足户外设备的使用需求。
