工业级卧式便携真空罐体结构设计

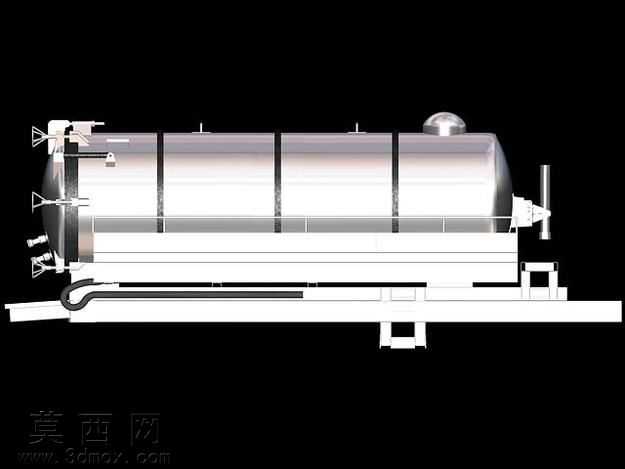

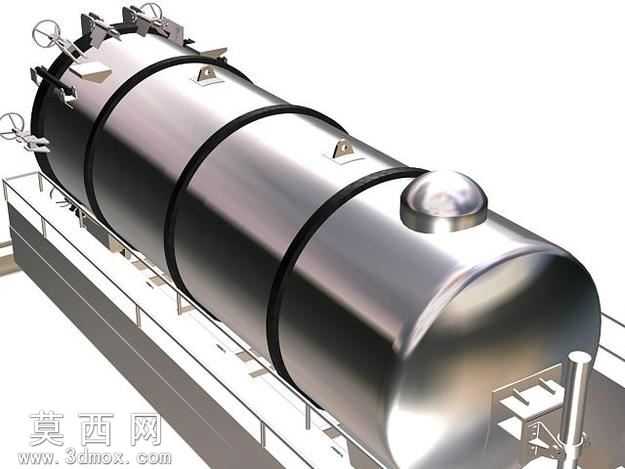

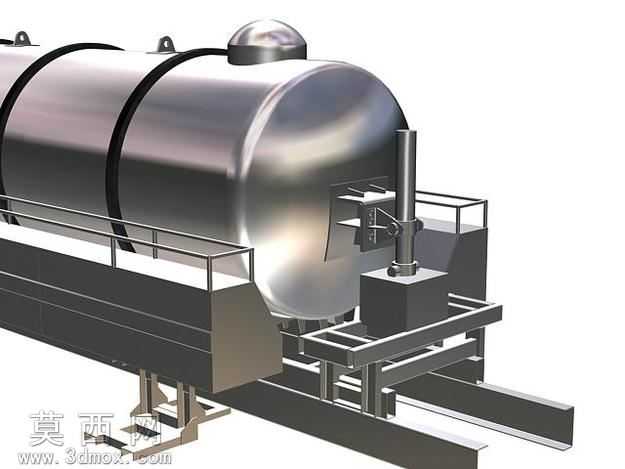

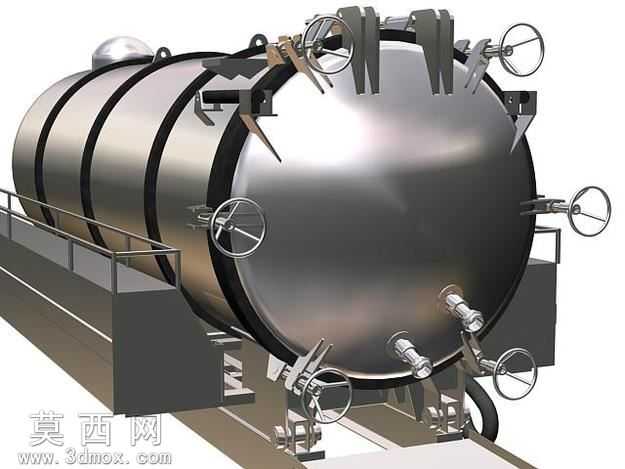

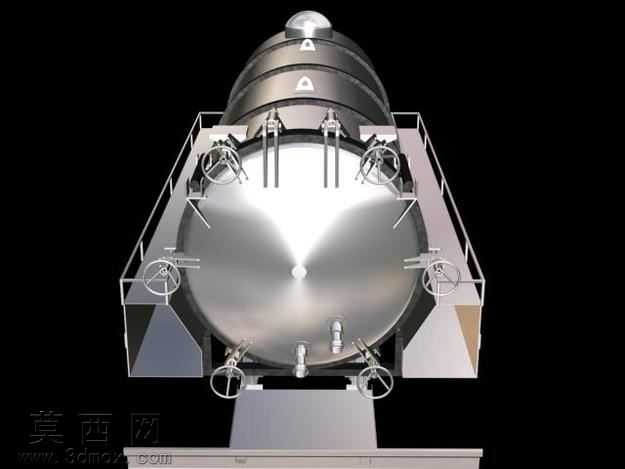

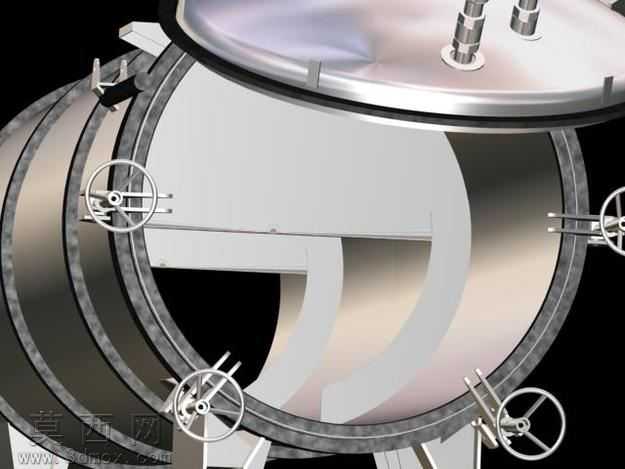

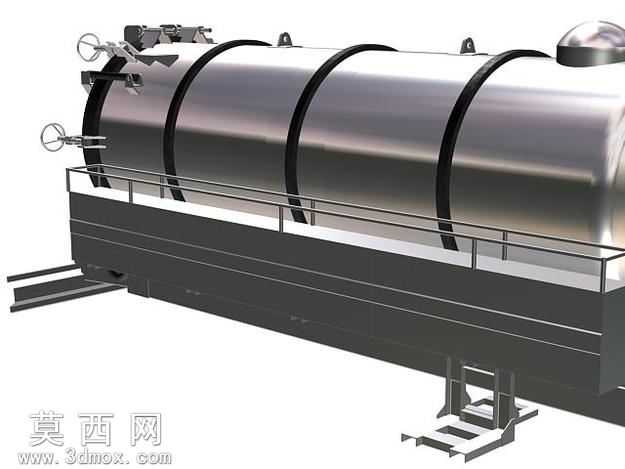

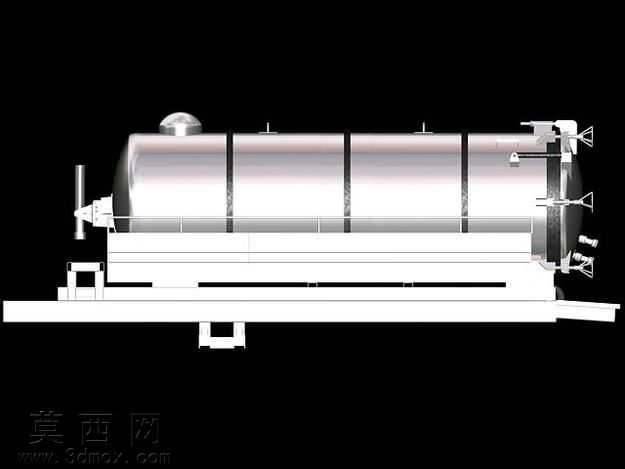

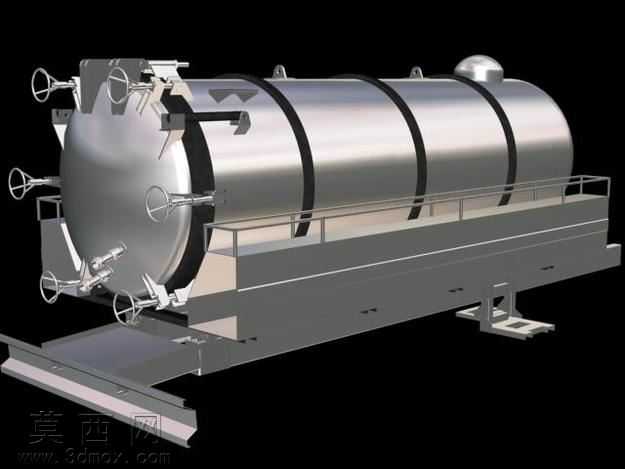

本作品为工业场景使用的卧式便携真空罐三维建模成果，建模过程严格遵循真空承压设备的设计规范，在三维软件中完成全参数化结构搭建，完整还原了罐体的每一处功能结构。建模初期先依据真空罐体的承压需求确定主体尺寸比例，采用回转体建模命令生成卧式圆柱主罐体与两端椭圆封头结构，封头与筒体的衔接处做了平滑过渡处理，避免应力集中的结构缺陷，同时在罐体顶部设置了吊装接口与安全附件安装位，满足便携转运与安全监测的使用需求。罐体外部的操作平台采用框架式结构建模，平台护栏按照工业安全防护标准设计高度与杆件间距，平台表面添加防滑纹理材质，还原真实工业平台的使用特性；罐体周向均匀布置的多组手轮式阀门操作机构，建模时还原了手轮的轮辐结构、阀杆的传动连接细节，每一组阀门都对应罐体内部的抽气、泄压、物料进出接口，接口处做了密封结构的细节建模，体现真空罐体的密封设计要求。材质渲染阶段，罐体主体采用哑光不锈钢材质，调整金属粗糙度参数还原工业不锈钢罐体的真实质感，阀门手轮采用铸铁哑光材质，操作平台采用防滑花纹钢板材质，护栏采用镀锌金属材质，不同材质的光影参数经过反复调试，渲染输出的效果图能够清晰区分不同部件的材质属性，同时突出罐体金属表面的光影反射效果，让整体模型更具工业真实感。结构设计上充分考虑便携使用的需求，在罐体底部设置了集成式支撑底座，底座上预留了叉车转运孔位与吊装固定点，既可以通过吊装设备完成短距离转运，也可以通过叉车实现厂区内的位置移动，兼顾了真空罐体的承压稳定性与移动便携性；罐体顶部的安全附件安装位预留了标准接口尺寸，可适配真空表、安全阀、泄压阀等常规真空设备附件，模型内部也做了腔体结构的完整建模，可直接用于后续的有限元承压分析、虚拟装配验证等工程场景。整体建模过程严格遵循机械设计的公差配合要求，所有部件的装配关系都经过干涉检查，不存在结构穿模、装配错位的问题，每一处细节都对应真实工业真空罐的功能需求，既保证了模型的外观还原度，也具备足够的工程参考价值。
