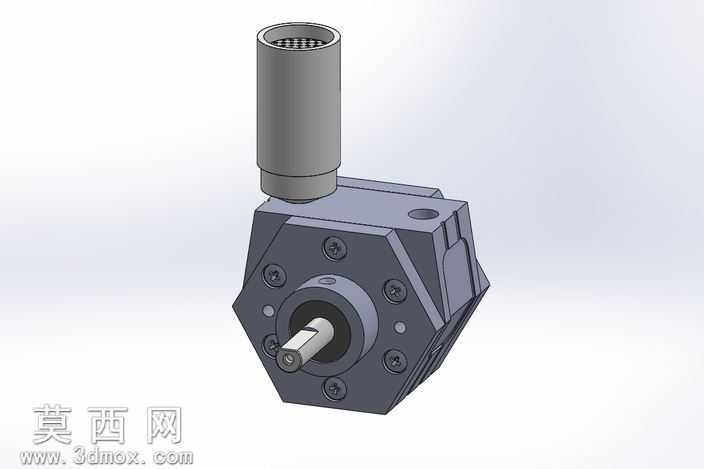

GAST1UP叶片式气动空气马达三维建模

本模型为GAST1UP系列叶片式空气马达的三维参数化建模成果，建模过程以还原实物结构特征、装配逻辑为核心目标，依托三维建模软件完成全零件的特征搭建与整体装配校验。建模初期先梳理气动马达的核心组成结构，将整体拆分为动力输出轴、前端密封端盖、六边形定子壳体、转子叶片腔、顶部排气消音组件、周向紧固螺丝六大模块，按照从内到外的装配顺序逐一构建零件特征。针对核心的输出轴部分，采用旋转凸台特征完成轴体主体建模，精准还原轴端的扁位传动结构、轴承配合轴颈、密封件安装槽位的尺寸比例，对轴肩的过渡圆角做了符合机械加工规范的倒角处理，避免应力集中的结构缺陷。前端六边形端盖部分，先绘制六边形外轮廓草图，通过拉伸凸台生成端盖基体，在对应位置阵列排布螺丝安装沉孔、定位销孔，对端盖与壳体贴合的密封面做了平面度的特征约束，还原端盖中心的轴孔台阶结构，匹配轴承与油封的安装尺寸。定子壳体部分重点还原内部偏心转子腔的结构特征，通过偏心圆草图拉伸生成内腔轮廓，在壳体侧面加工进出气接口的安装位，对壳体外部的加强筋做了等比例建模，还原铸件壳体的壁厚均匀性特征，周向的内螺纹孔通过异型孔向导特征生成，匹配紧固螺丝的装配规格。顶部的排气消音组件，采用薄壁拉伸特征构建消音筒外壳，还原筒身顶部的网格状排气孔阵列结构，内部的消音棉填充腔做了简化的腔体特征表达，消音筒与壳体的连接螺纹段做了贴合实物的螺距特征还原。所有零件建模完成后，按照实际装配约束关系添加配合：输出轴与端盖轴承位添加同轴心配合与轴向限位配合，端盖与定子壳体添加端面贴合配合与螺丝孔同轴配合，紧固螺丝与对应螺纹孔添加螺旋配合，消音组件与壳体顶部接口添加同轴配合与端面贴合配合，完成装配后进行全局干涉检查，调整存在干涉的特征尺寸，确保所有运动部件无结构冲突。材质渲染阶段，为定子壳体、端盖等铸件部件赋予深灰色喷塑金属材质，调整材质的粗糙度参数还原铸件哑光质感；输出轴赋予光亮的镀铬钢材材质，还原金属轴件的高光反射效果；紧固螺丝赋予发黑处理的合金钢材质，消音筒外壳赋予磨砂铝合金材质，消音孔位置赋予深灰色多孔材质，通过场景打光突出各部件的材质层次与结构轮廓，清晰展现气动马达的外部结构特征与装配关系，整体建模兼顾结构准确性与视觉呈现效果，可用于气动系统原理演示、设备配套选型参考、机械结构教学等场景。
