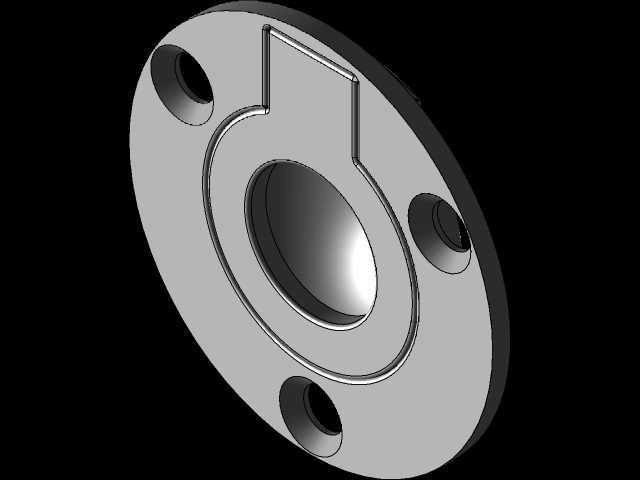

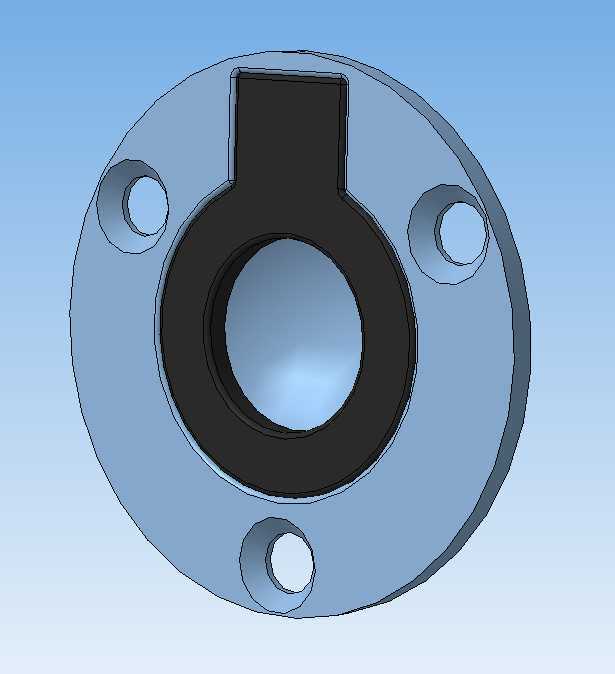

带塑料安装板嵌入式折叠操作把手结构

　　在各类工业机柜、检测设备舱门、小型加工设备防护门、移动式工装台架的操作侧设计中，操作把手的选型与结构设计一直是兼顾人机交互体验与设备外观整洁度的核心环节，传统外凸式把手虽然握持受力直接，但在设备转运、窄空间作业场景下极易发生磕碰，不仅容易造成把手结构变形，还可能剐蹭操作人员衣物甚至造成磕碰伤害，嵌入式折叠把手正是为解决这一实际工程痛点开发的操作结构件。这款带塑料安装板的嵌入式折叠把手，采用金属嵌件搭配塑料安装基座的组合结构，安装板部分采用工程塑料注塑成型，相比全金属安装基座重量降低近四成，同时塑料材质的绝缘特性可以避免金属把手与设备金属外壳直接导通，在带有低压电控模块的设备舱门上使用时，能够额外降低漏电传导的风险，

　　塑料安装板的法兰边缘做了圆角过渡处理，安装后与设备门板表面贴合紧密，不会出现积尘缝隙，日常设备清洁维护时可以直接擦拭表面，无清洁死角。从结构设计逻辑来看，这款把手的折叠转轴隐藏在安装板的环形沉槽内部，非使用状态下把手本体完全嵌入沉槽内，整体外表面与安装板法兰面齐平，无任何外凸结构，在设备经过窄通道、堆叠存放或者相邻设备近距离排布时，不会因为外凸部件产生干涉，需要操作时只需抠动把手边缘的抠取槽，即可将把手从沉槽内翻折弹出，翻折到位后转轴位置的阻尼卡簧会提供稳定的定位力，握持时不会出现晃动摇摆，施力拉动或者转动舱门时受力均匀，不会出现应力集中点。安装边界上，这款把手采用三孔法兰安装方式，三个安装孔沿法兰圆周均匀排布，

　　适配常见的薄板安装场景，安装时只需在门板对应位置开出与沉槽外径匹配的嵌入孔，将安装板整体嵌入孔内后，从门板背面通过三个螺栓锁紧即可完成固定，不需要额外做焊接或者粘接处理，安装工序简单，后期维护更换时只需拆卸背面螺栓即可整体拆下，不需要对门板表面做二次修整。把手的握持部分做了内凹弧形贴合设计，匹配成年人手指握持的弧度，翻折后握持空间足够容纳四指扣入，施力时手掌受力均匀，长时间开关重载舱门也不会出现硌手的问题，金属握持部分表面做了哑光喷塑处理，不会产生反光眩光，在车间强光照明环境下操作也不会因为反光影响操作判断。从实际应用场景来看，这类把手不仅适用于固定式工业设备的舱门，在移动式工具柜、便携检测仪器箱、自动化设备的维护检修门、

　　小型试验设备的密封舱盖上都能适配，尤其是在需要频繁开关、同时对设备外表面平整度有要求的场景下，这种嵌入式折叠结构相比普通外凸把手的适配性更强，塑料安装板的耐腐蚀性也让这款把手可以在潮湿的车间环境、轻度腐蚀的生产场景下使用，不会像全金属把手那样轻易出现锈迹或者镀层脱落的问题。设计过程中，转轴位置的配合公差经过反复校核，折叠翻转的间隙控制在合理范围内，既不会因为间隙过大出现晃动，也不会因为间隙过小导致翻转卡滞，安装板的嵌入深度经过优化，适配1.5mm到5mm厚度的常见门板材料，不管是冷轧钢板门板、铝合金门板还是复合板材门板，都能通过调整背面锁紧垫片的厚度完成适配，不需要针对不同门板厚度单独开模制作安装基座，大幅降低了批量应用时的配件采购成本。
