镀铬双球头手动调节转向手柄结构

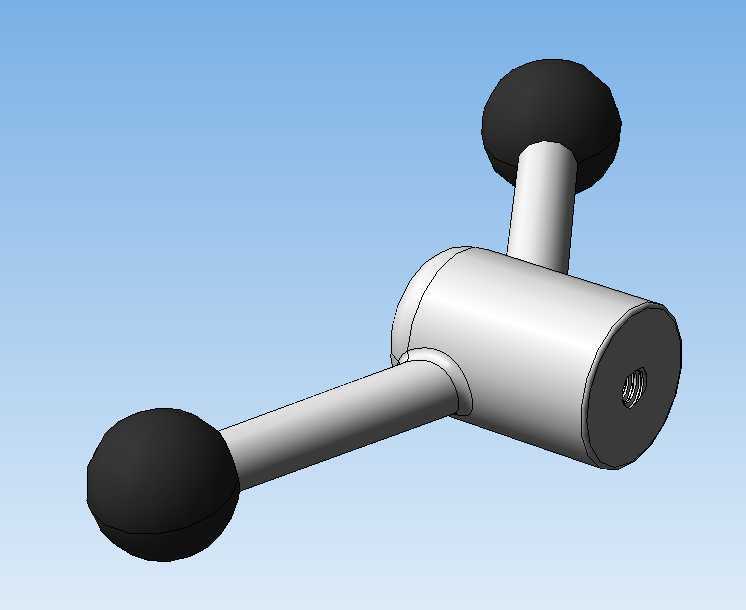

　　这类双球头镀铬手柄常出现在中小型设备的手动调节工位上，比如印刷设备的辊隙微调、包装线的导向杆位置锁定、小型机床的进给档位切换，还有试验台架的角度调整环节都能见到它的身影，和单柄手轮相比，双球头的结构能让操作人员在两个垂直方向都能快速施力，不需要刻意调整站位就能完成锁紧或者调节动作，在设备侧边操作空间受限的场景下优势尤其明显。从结构设计来看，主体采用圆柱基座作为承载核心，基座内部加工有内螺纹安装孔，用来和设备上的调节螺杆或者锁紧轴配合，安装时直接旋入对应轴端即可，不需要额外的连接法兰或者紧固件，安装边界非常紧凑，基座外圆做了圆滑过渡，没有尖锐棱角，避免操作人员在快速操作时剐蹭受伤。

　　两根呈一定夹角伸出的杆臂和基座采用一体加工或者过盈压装的结构，保证受力时不会出现松动偏转，杆臂末端的球头采用防滑的哑光非金属材质，表面做了细微的磨砂纹理，即便操作人员手上沾有少量切削液或者包装粉尘，也能稳稳握住发力，不会出现打滑脱手的情况；球头和杆臂的连接位置做了圆弧过渡，没有应力集中的直角台阶，长期反复施力也不会出现杆臂根部断裂的问题。镀铬层覆盖在金属基座和杆臂的外表面，除了提升外观质感之外，更核心的作用是提升金属件的耐磨和防腐蚀性能，在车间存在少量油污、切削液飞溅的环境下，镀铬层能有效隔绝基材和腐蚀介质的接触，避免长期使用后出现锈迹，同时光滑的镀铬表面也更容易擦拭清洁，维持设备操作区域的整洁度。设计这类手柄的时候，

　　首先要根据操作力的大小确定基座的内螺纹规格，常规手动调节的场景下M8到M12的螺纹就能满足大部分需求，杆臂的长度需要结合操作力矩计算，太长会导致整体结构占用空间过大，太短则会让操作时需要施加的力过大，增加操作人员的劳动强度；两个球头的夹角通常设置在90度到120度之间，保证两个方向的操作都能获得合适的力臂，球头的直径一般控制在30mm到40mm，刚好适合成年人手掌抓握，过大的球头会增加不必要的材料成本，过小则会导致抓握时压强过大，长时间操作容易产生手部疲劳。安装时需要注意基座端面和设备安装面的贴合度，要保证螺纹旋入后基座没有歪斜，否则杆臂转动时会出现卡滞，影响调节手感；如果是用于需要频繁锁紧的工位，还可以在基座内部增加阻尼垫圈，

　　避免设备运行过程中的振动导致手柄自行松脱，影响设备参数的稳定性。和常见的星形把手、直纹把手相比，这种双球头结构的操作容错率更高，操作人员不需要精准对准把手的握持位置，伸手就能碰到球头完成操作，在需要快速调整设备参数的生产线上，能有效减少调节辅助时间，提升生产换型的效率；同时外露的镀铬金属部分抗磕碰性能更好，车间内转运工件时不小心碰到也不容易出现掉漆或者变形的问题，长期使用的维护成本更低。在三维建模过程中，需要重点关注杆臂和基座连接位置的圆角处理，不能直接做直角拼接，否则不仅加工时容易出现应力集中，渲染出来的效果也会非常生硬，球头和杆臂的配合位置要做同轴度约束，避免两个球头出现偏心，影响实际装配后的外观一致性；内螺纹的建模要符合标准机械螺纹的参数，不需要做过度的细节刻画，但要保证螺纹规格和常规的紧固件库匹配，方便后续做装配模拟的时候直接调用对应的螺栓模型完成虚拟装配，验证安装空间是否存在干涉。
