液压系统配套双刻度指针式机械测温表

　　在液压动力站、工程机械液压回路、工业液压设备的运维与设计场景中，油温是直接决定液压油黏度、密封件寿命、系统容积效率的核心参数，这类接触式机械温度计正是为液压系统的油温实时监测设计，无需外接电源即可依靠感温介质的热胀冷缩原理驱动指针偏转，适配车间、户外、移动设备等无外接供电的复杂工况，避免电子测温元件在强振动、油污环境下的失效问题。

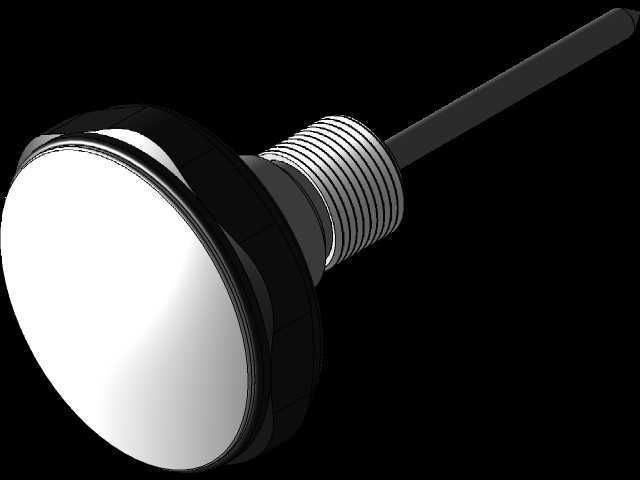

　　从结构设计逻辑来看，该测温表采用轴向探杆插入式安装结构，金属探杆为感温端，使用时需探入液压油路的测温插孔或油箱预留安装位，探杆长度需满足插入油液液面以下、避开油箱壁面冷区的要求，安装时探杆外螺纹与设备安装座匹配，依靠密封垫圈实现油路密封，避免液压油渗漏。表头采用圆形黑胶壳体，具备一定的抗磕碰、防油污能力，表面透明罩可阻挡车间内的切削液、液压油飞溅，避免表盘刻度被污染模糊。

　　表盘采用摄氏度与华氏度双刻度并行设计，摄氏度量程覆盖-50℃到150℃区间，华氏度对应覆盖-50℉到300℉区间，完全覆盖常规液压系统的工作油温范围——液压系统正常工作油温通常在30℃到80℃区间，极限工况下短时间允许到110℃，该量程可完整覆盖正常运行、过载升温、冷启动低温等全工况的温度显示需求，无需额外换算即可满足不同单位使用习惯的运维人员读数。刻度线采用粗细分层设计，整十刻度标注清晰数值，小刻度对应2℃/5℉的分度值，指针采用尖形黑色设计，归零位对应常温区间，读数时视线垂直表盘即可快速获取温度数值，无电子数显的延迟或跳数问题。

　　在安装边界设计上，表头外径适配液压系统常规测温点的安装空间，探杆直径适配通用M10×1或G1/4规格的测温安装孔，安装时需预留表头旋转调整视角的空间，避免探杆插入过深触碰油路内的其他元件，也需避免插入过浅导致感温端未完全接触油液造成测量误差。表头壳体的侧边滚花结构可用于安装时的徒手拧紧，最后用扳手轻拧锁止即可，无需过大扭矩避免壳体开裂。

　　这类机械温度计的核心优势在于全机械结构无易损电子元件，抗振动性能远优于电子温度传感器，在工程机械、矿山液压设备这类强振动工况下，不会出现接线松脱、电子元件震损的问题，日常运维仅需定期擦拭表盘、检查探杆密封即可，无需校准供电线路，长期使用可靠性高。设计建模时，需重点保证探杆与表头连接位置的同轴度，避免安装后探杆歪斜导致密封失效；表盘刻度的印刷位置需与内部机芯的偏转角度精准匹配，保证指针偏转角度与温度数值的对应精度；壳体的密封槽尺寸需匹配密封胶圈的线径，达到IP65左右的防护等级，适配液压车间的多油污、多飞溅环境。

　　在实际设备选型配套中，这类测温表通常安装在液压油箱侧壁、主回油管路附近，因为回油温度最接近系统整体的发热工况，相比泵出口的高压区，回油区压力低，安装密封难度更小，也能准确反映系统的整体热平衡状态。建模时还原的双刻度设计、探杆长度、表头外径参数，可直接用于液压站的三维布局装配，提前校验安装位置是否与周边管路、阀件产生干涉，模拟运维人员的读数视角是否被遮挡，避免实际装配后出现安装空间不足、读数困难的问题。
