卧式压缩空气储气接收罐体结构设计

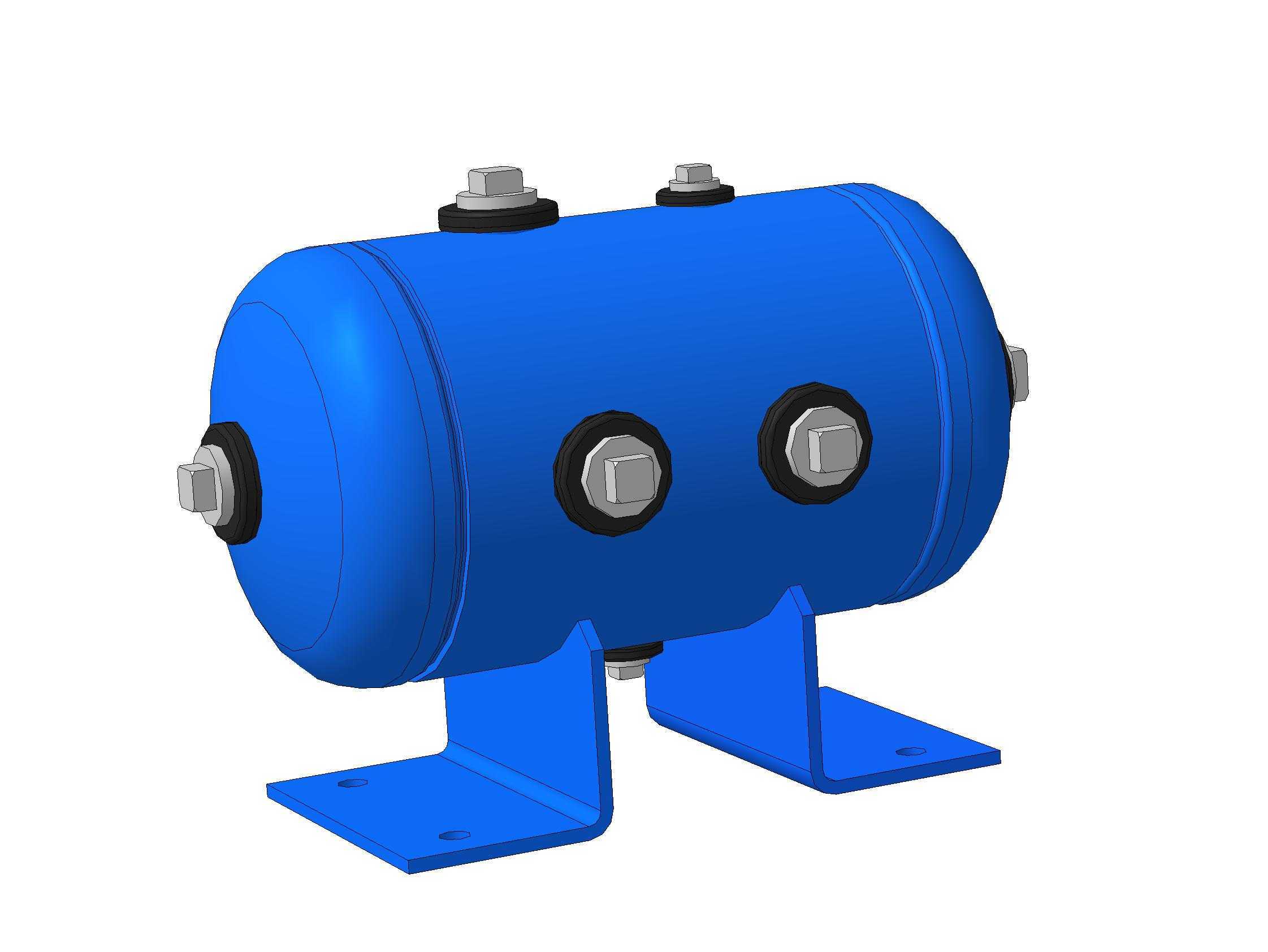

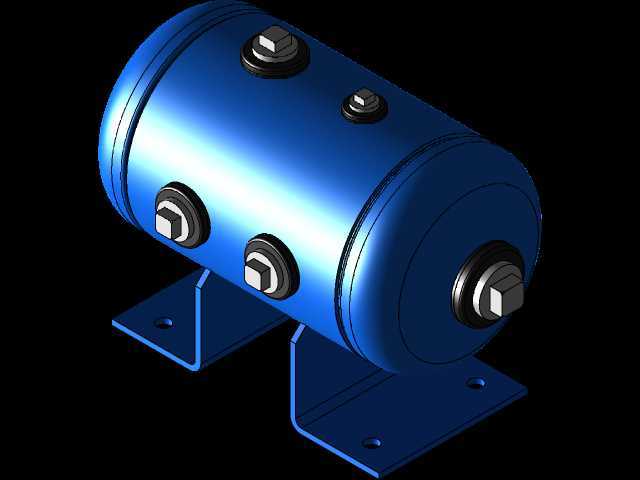

　　在气动系统的现场布局中，这类卧式压缩空气接收装置往往承担着气源稳压、冷凝水初步沉降、支路气源分配的核心作用，区别于立式储气罐的垂直安装形式，卧式结构的低重心设计更适配安装空间高度受限的车间工位、移动气动设备机组、小型空压站集成撬块等场景，能在有限的垂直空间内完成气源缓冲功能，避免罐体过高带来的安装干涉与运维不便。从结构设计逻辑来看，罐体采用标准椭圆封头与圆柱形筒身焊接成型，筒身壁厚根据常规气动系统0.8-1.2MPa的工作压力匹配，在满足强度要求的前提下尽可能控制整体重量，两个一体冲压成型的L型安装支座直接焊接在筒身下侧，支座上预留的安装长孔可抵消加工与安装时的位置误差，安装时只需通过螺栓将支座固定在机架或安装基础平面上，

　　即可完成罐体的固定，无需额外设计支撑结构，大幅降低现场安装的工作量。罐体的接口布局充分考虑了多支路气路的分配需求，顶部设置两个带密封结构的外螺纹接口，可作为主进气口或者安全阀、压力表的安装位，筒身侧面沿轴向布置两个大尺寸内螺纹接口，可直接对接不同工位的气动支路，无需额外加装分流气排，减少气路接头数量也就降低了泄漏风险，罐体端部的接口可作为排污口或者备用出气口，日常运维时可通过端部接口定期排出罐体内沉降的冷凝水，避免液态水进入下游气动元件造成元件锈蚀、动作卡顿等问题。设计时对安装边界做了充分考量，卧式放置时罐体的整体高度控制在适配多数小型设备机架的内部安装空间范围内，支座的跨距经过受力校核，可保证罐体充压状态下的稳定性，

　　不会因为气路振动出现支座变形或者连接松动的问题，所有接口的螺纹规格均采用气动系统通用的管螺纹标准，可直接与市面上常规的气动接头、阀门匹配，无需定制转换接头。在实际应用场景中，这类接收罐常安装在小型空气压缩机的出口端，用来缓冲空压机启停时产生的压力脉动，让输出的压缩空气压力保持稳定，避免压力波动影响气动执行元件的动作精度，同时压缩空气进入罐体后流速突然降低，空气中携带的液态水滴、大颗粒杂质会在重力作用下沉降到罐体底部，配合末端排污装置可完成初步的气源净化，减轻下游冷干机、过滤器的处理负荷。对于多工位的小型气动生产线，这类罐体还可作为中间气源分配节点，将主路输送来的压缩空气分配到各个独立工位，缩短单工位的气路长度，减少压力损失。

　　建模过程中对焊接结构的工艺性做了优化，筒身与封头、支座与筒身的焊接位置均预留了足够的焊接操作空间，避免出现焊接死角，所有接口的凸台高度都满足扳手操作的空间要求，安装接头时不会出现扳手与筒身干涉的情况，罐体的外表面结构无尖锐棱角，所有焊接位置都做了圆弧过渡处理，既可以降低喷涂时的应力集中，也能避免运维过程中划伤操作人员。不同于大型立式储气罐的大容积设计，这类小型卧式接收罐的容积匹配小型气动系统的用气量需求，既不会因为容积过大造成空压机频繁加载卸载，也不会因为容积过小无法起到稳压缓冲的作用，整体结构紧凑，可直接集成在设备内部，不占用额外的车间地面空间，在小型自动化设备、移动式气动工具站、实验台气动系统等场景中都有广泛的应用。
