铣床工作台手动夹紧操作手柄结构

　　在常规立式、卧式铣床的操作工位布局中，工作台的手动夹紧操作是每一次工位调整、进给锁定后必须完成的动作，这套手柄结构正是承担该操作功能的核心执行件。日常铣削加工时，操作人员完成工作台X、Y向的位置调整后，无需借助额外工具，直接握持手柄端部的握头转动，即可带动内部的夹紧机构完成工作台导轨副的锁紧，避免切削过程中工作台受铣削力冲击发生位移，保障加工尺寸的稳定性。

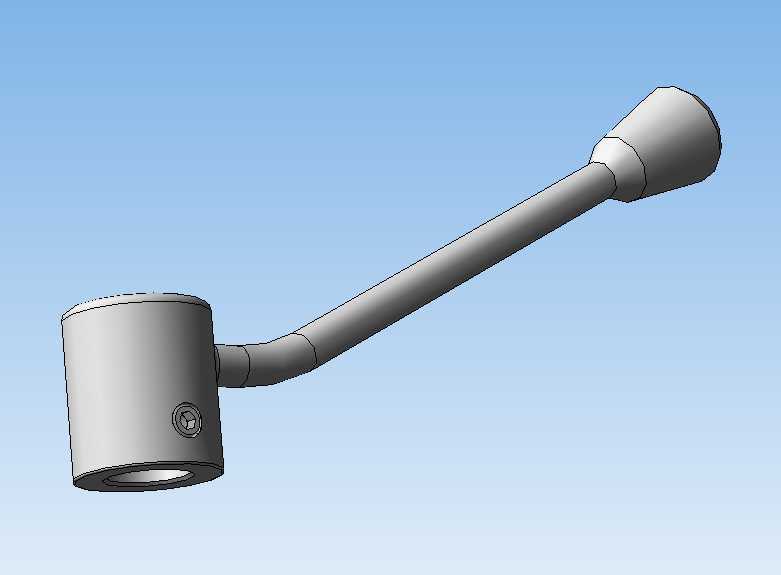

　　从结构设计逻辑来看，这套手柄采用了弯臂式的整体布局，靠近安装端的是圆柱形的安装基座，基座侧面预留了紧定螺钉的安装孔位，安装时可直接将基座套在夹紧机构的转轴端部，拧紧紧定螺钉即可完成手柄与转轴的周向、轴向固定，不需要额外设计复杂的键连接或者法兰连接结构，拆装维护十分便捷，车间日常设备保养时，即便没有专业维修人员，一线操作工也能快速完成手柄的更换调整。弯臂段采用了渐变的杆径设计，从基座连接处到握头位置，杆径逐步过渡，既保证了转动时的力臂长度足够，让操作人员施加较小的握力就能输出足够的锁紧扭矩，又避免了等径直杆带来的材料浪费，同时弯臂的弯曲角度经过实际操作验证，转动过程中不会和工作台侧面的导轨护板、行程挡块发生干涉，操作人员站在铣床常规操作位就能完成全行程的转动操作，不需要刻意侧身或者调整站位。

　　端部的握头采用了锥台形的膨大设计，表面没有额外的防滑滚花结构，依靠光滑的金属曲面和手掌的接触摩擦力就能满足操作需求，这种设计一方面是考虑到机加工车间常年存在切削液、金属粉尘的工况，光滑表面更容易擦拭清理，不会积存铁屑和油污，另一方面膨大的握头能分散手掌受到的压强，长时间反复操作也不会产生明显的硌手感，符合人机工程学的实际要求。

　　从安装边界尺寸来看，安装基座的内孔尺寸匹配常规铣床夹紧转轴的标准轴径，基座的轴向长度控制在合理范围内，安装后不会突出转轴端面过多，避免和工作台端部的其他操作件发生空间冲突；弯臂的展开长度经过扭矩核算，在普通人单手握持转动的施力条件下，输出的扭矩刚好能满足工作台导轨镶条的夹紧力要求，不会因为力臂过长导致夹紧力过大压伤导轨面，也不会因为力臂过短导致锁紧不足，加工时出现工作台窜动。

　　实际应用场景中，这类手柄不仅适配普通的卧式、立式升降台铣床，也可用于其他需要手动锁紧的直线运动工作台，比如小型钻铣床、工具磨床的工作台锁紧机构，只要转轴尺寸匹配，都可以直接替换使用。设计过程中没有采用多余的装饰性结构，所有的外形曲面都服务于功能需求：基座的圆柱面方便加工时的车削装夹，弯臂的圆弧过渡能减少应力集中，避免反复扳动时杆部出现疲劳断裂，握头的锥台结构在铸造或者机加工时都能轻松成型，不需要复杂的工装夹具就能完成批量生产。

　　在实际的设备维护场景中，这类手柄属于易损耗的操作件，常年反复扳动加上车间内切削液的腐蚀，偶尔会出现杆部弯曲或者基座开裂的情况，这套结构的建模过程中充分考虑了替换件的加工便利性，所有尺寸都采用了行业通用的优先数系，不需要定制特殊的刀具或者量具，普通的机加工车间就能完成单件或者小批量的加工制作，不需要依赖原厂配件供应，能有效减少设备的停机等待时间。从受力角度分析，手柄扳动时的最大应力集中在弯臂和基座的连接位置，建模时该位置做了圆角过渡处理，没有尖锐的直角转折，能有效分散应力，提升整体的结构强度，即便是操作人员偶尔施加超出常规的扳动力，也不容易在该位置出现断裂。
