小型台式木工旋切加工车床结构设计

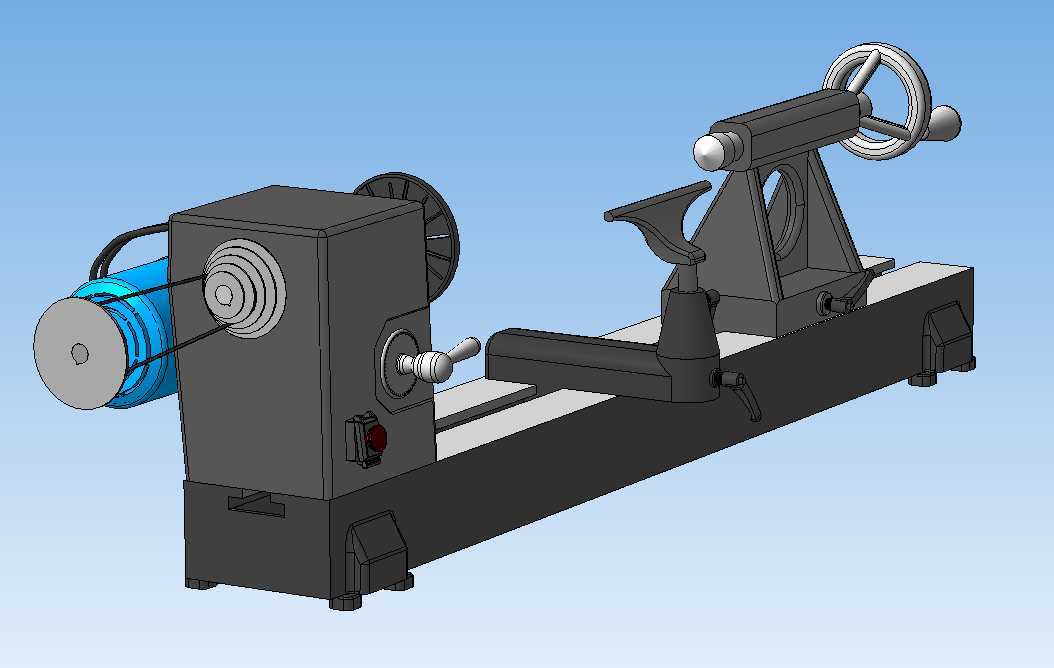

　　这款台式木工车床的三维结构，完全围绕小型木作加工场景的实际需求搭建，区别于大型工业级木工车床的厚重设计，整体结构紧凑，适配个体工坊、家装现场、教学实训这类空间有限、加工工件尺寸偏小的使用场景，日常用来加工木旋件、楼梯小柱、工艺摆件、家具配件都能满足使用要求。从结构布局来看，床身采用整体式长条形铸铁结构作为承载基准，底部预留的安装脚座可以直接固定在工作台面或者配套支架上，安装时需要预留的操作空间不大，床身导轨面经过平直度校准，尾座和刀架可以沿着导轨方向滑动调整位置，适配不同长度的木料装夹需求。床头箱部分集成了主轴传动结构，搭配塔式皮带轮实现多档转速切换，不同转速档位对应不同材质木料、不同加工工序的切削需求，

　　粗车木料时可以切换低转速大扭矩档位，精修表面或者加工软木时切换高转速档位，获得更光滑的加工表面；主轴端配备卡盘和顶尖结构，用来装夹木料的驱动端，带动木料做回转运动。尾座部分设计了手轮驱动的伸缩顶尖，装夹木料时可以通过手轮调整顶尖伸出长度，顶紧木料的另一端，保证长木料回转过程中不会出现晃动偏移，尾座本身带有锁紧机构，调整到位后可以直接锁死在床身导轨上，避免加工过程中出现位移。刀架部分设计了可多维度调整的托架结构，既可以沿着床身轴向滑动调整位置，也可以调整托架的高度和旋转角度，适配不同直径、不同外形的木料车削需求，托架的支撑面经过耐磨处理，长期抵靠车刀也不会出现明显的凹陷变形，操作时可以把车刀抵在托架上稳定进给，降低手持刀具的操作难度。

　　传动部分的电机布置在床头箱侧方，通过皮带和床头箱的皮带轮连接，这种侧挂式的电机布局既节省了床身下方的空间，也方便后期更换皮带、调整皮带张紧度，电机外侧预留了散热空间，长时间连续加工也不会出现过热问题。操作控件集中布置在床头箱的正面位置，包括电源开关、转速切换的操作手柄，操作人员站在车床正面就可以完成所有常规操作，不需要侧身或者绕到设备侧面调整参数。从安装边界来看，这款设备的整体长度适配常规1米以内的木料加工，床身宽度控制在较小的尺寸范围内，不需要占用过大的工作台面积，底部的四个安装脚座预留了螺栓固定孔，既可以用螺栓永久固定在专用工作台上，也可以搭配快速压紧夹具临时固定在移动工作台上，方便在不同作业场地之间转移使用。

　　设计过程中充分考虑了木工作业的实际操作习惯，刀架和尾座的锁紧手柄都布置在伸手可及的位置，调整时不需要使用额外的扳手工具，手动就可以完成锁紧和松开操作，尾座的手轮直径经过优化，转动时的力臂足够，顶紧木料时不需要施加过大的握力就可以获得足够的顶紧力。床头箱的主轴同轴度、尾座顶尖和主轴的同轴度都在结构设计时做了公差约束，保证装夹木料后回转跳动量控制在木加工允许的范围内，避免车削过程中出现木料振颤、加工表面出现波纹的问题。床身的导轨面设计为平直的矩形结构，滑动部件的配合间隙可以通过调整镶条来补偿磨损，长期使用后如果出现滑动间隙过大的问题，只需要调整镶条的压紧螺丝就可以恢复配合精度，不需要整体更换滑动部件，降低了后期的维护成本。整体结构没有多余的冗余设计，所有部件都服务于木料回转车削的核心功能，外露的传动部件都预留了安全防护的安装位置，后期可以根据使用需求加装皮带护罩、切屑挡板等安全配件，适配不同作业场景的安全规范要求。
