机械传动用滚花不锈钢操作手柄结构

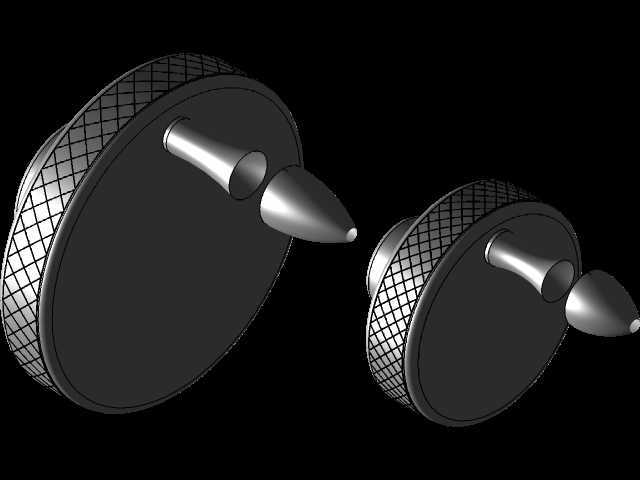

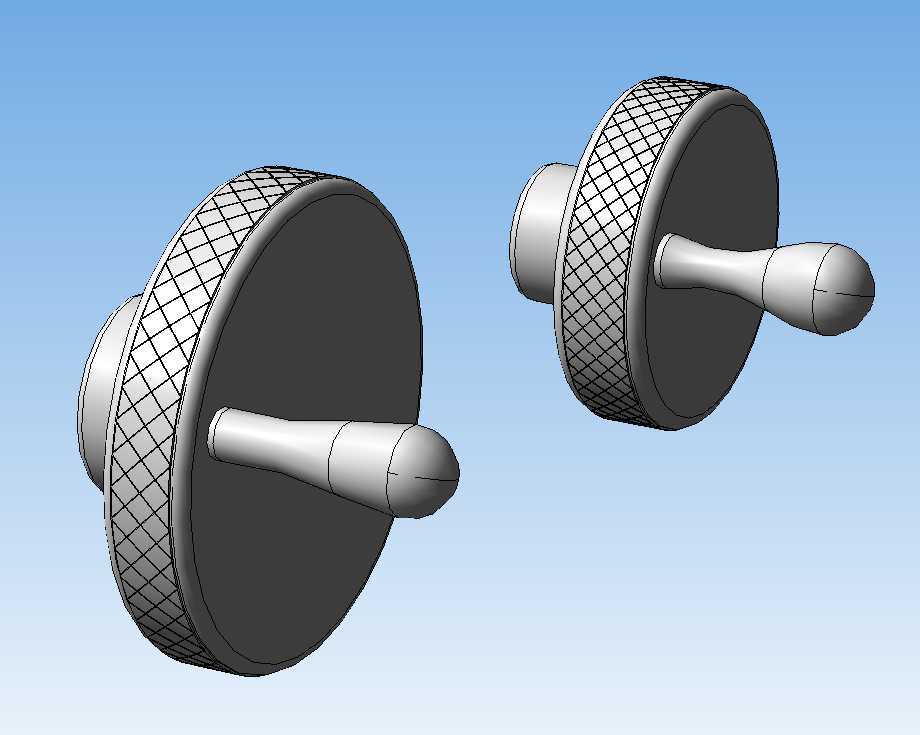

　　这类滚花不锈钢操作手柄，常配套在各类需要手动微调、锁紧定位的机械传动部位，比如小型工装夹具的进给调节端、检测设备的位移锁紧模块、印刷机械的墨量微调旋钮、试验台架的档位切换操作位，但凡需要操作人员手动施加小扭矩完成调节、锁紧动作的工位，都能见到这类结构的身影。和普通光面手柄不同，滚花设计的核心作用是增大操作时的接触面摩擦力，即便操作人员手上沾有少量切削液、润滑油或者粉尘，也能稳稳拧动，不会出现打滑脱手的情况，尤其在设备调试阶段需要反复微调的场景下，防滑性能的提升能直接降低操作失误率，减少反复调整的时间损耗。从结构设计来看，这类手柄采用一体化不锈钢切削加工成型，主体分为三个功能段：一端是带滚花的握持圆盘，圆盘边缘的网纹滚花参数经过匹配，

　　齿深控制在0.3-0.5mm区间，既保证足够的摩擦系数，又不会因为齿纹过深硌手，也不会因为齿纹过浅失去防滑效果；圆盘中心延伸出的圆柱安装段，是和设备基体连接的核心部位，根据安装需求可以加工成光轴过盈配合、带螺纹锁紧、带销孔定位等不同结构，安装段的直径和长度严格匹配设备安装孔的尺寸边界，保证装配后没有多余的轴向窜动，操作时的扭矩能直接传递到调节机构上，不会出现空程虚位；圆盘另一侧延伸出的水滴状握持柄，是辅助施力的结构，当需要施加更大扭矩完成锁紧或者松开动作时，操作人员可以捏住这个小柄带动圆盘转动，比单纯拧动圆盘边缘更省力，水滴状的外形做了圆弧过渡，没有尖锐棱角，长时间操作也不会磨手。材质选用不锈钢主要是考虑工业场景的复杂工况，

　　比如在食品加工设备、化工试验设备、户外作业的机械装置上，不锈钢材质能抵御水汽、弱腐蚀介质的侵蚀，不会像普通碳钢手柄那样容易生锈卡滞，也不会因为锈蚀产生的碎屑污染加工物料或者试验环境，日常维护只需要简单擦拭就能保持外观整洁，使用寿命比镀锌、镀铬的碳钢手柄长3-5倍。设计这类手柄的时候，首先要核算操作扭矩的传递需求，根据需要传递的最大扭矩来确定圆盘的直径，直径越大同等施力下能传递的扭矩越大，但也要兼顾安装空间的限制，不能为了追求大扭矩把圆盘做的过大，挤占设备周边的操作空间，甚至和相邻的零部件产生运动干涉。滚花的加工工艺选择也有讲究，网纹滚花的加工需要在车床上一次装夹完成，避免二次装夹出现的滚花纹路错位，影响外观和防滑均匀性，

　　滚花加工完成后要去除边缘的毛刺，防止操作时划伤操作人员的手部。安装段的尺寸公差要严格控制，如果是过盈配合安装，公差带选在p6区间，压入安装孔后能保证足够的连接强度，不会因为反复转动出现松动；如果是螺纹连接，要在螺纹末端加工退刀槽，保证螺纹能完全拧入安装位，避免出现螺纹拧不到位导致的手柄晃动。另外，手柄整体的动平衡也需要考虑，因为这类手柄很多是安装在转动部件的调节端，如果整体重心偏离旋转中心，设备高速运转时会产生额外的振动，影响设备的运行精度，所以加工完成后可以做简单的静平衡校验，保证重心落在旋转轴线上。在实际选型替换的时候，首先要确认设备安装孔的直径、深度，以及需要的操作扭矩大小，再匹配对应圆盘直径、安装段长度的手柄，同时要确认安装部位的周边空间，保证手柄转动360度的范围内没有其他零部件阻挡，避免操作时出现磕碰。和胶木材质的手柄相比，不锈钢滚花手柄的耐温性能更好，在设备周边温度较高的工况下，比如靠近加热模块、焊接工位的操作位，不会因为高温出现变形、老化开裂的问题，结构稳定性更强。
