推拉式快速夹钳直推锁紧机构

　　在工装夹具、小型装配工位、检具定位、木制品加工、电子元件压装等场景里，这类直推式夹钳是出镜率极高的手动执行元件，相比螺纹旋紧的压紧方式，它的操作行程短、锁紧到位有明确的力反馈，工人单次扳动手柄即可完成工件的压紧与释放，单工位操作耗时能压缩到1秒以内，非常适配高频次重复装夹的流水线工位。从结构逻辑来看，这套机构利用连杆机构的死点位置实现锁紧，当手柄扳动到锁紧工位时，连杆传动副越过力的死点，此时即便推压杆受到工件方向的反向推力，机构也不会自行松脱，无需额外增加锁止结构就能保持稳定的压紧力，避免加工或装配过程中工件移位。整个机构的安装基准是底部的方形安装法兰，法兰上开有四个贯通的安装孔，孔位采用对称排布设计，适配M6规格的内六角螺栓安装，

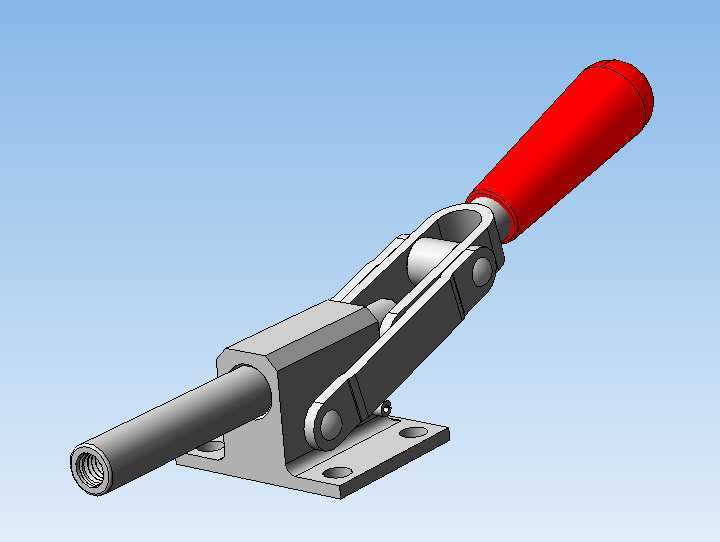

　　安装面的平面度公差控制在0.1mm以内，保证安装后推压杆的运动方向与安装面保持平行，不会出现偏磨卡滞的问题。推压杆为空心圆杆结构，杆身做了硬氧表面处理，耐磨性能优于普通碳钢发黑件，长期往复运动的磨损量更小，杆端带有内螺纹孔，可以根据实际装夹需求更换不同形状的压头，比如橡胶压头、平压头、尖头定位销等，适配不同材质、不同外形的工件装夹需求。手柄部分套有红色绝缘防滑胶套，胶套表面做了防滑纹理处理，工人带劳保手套操作时也不会打滑，胶套材质耐油污、耐切削液腐蚀，在机加工工位的恶劣环境下也不会出现开裂、脱落的问题。设计这套结构时，首先要核算连杆的力臂比，保证手动施加在手柄上的力经过连杆放大后，推压杆输出的压紧力能满足常规工位的需求，

　　同时要控制手柄的扳动角度在60度以内，避免操作时手柄摆动幅度过大碰到周边的设备或工件。机构的所有铰接点都采用销轴铆接的方式连接，销轴与连杆孔之间为间隙配合，转动灵活无卡滞，铆接端做了防松处理，长期使用不会出现销轴脱出的问题。运动行程方面，推压杆的有效工作行程为20mm，足够避让工件的装拆空间，不会出现工件取放时与压头干涉的问题，锁紧状态下推压杆的轴向窜动量控制在0.05mm以内，保证装夹定位的精度。在实际选型应用时，要注意安装面的刚性，如果安装板厚度过薄，锁紧时安装板变形会导致压紧力不足，一般推荐安装板厚度不小于8mm，同时要根据工件的压紧力需求选择对应规格的夹钳，避免过载使用导致连杆变形失效。这类直推夹钳相比垂直式、水平式的夹钳，

　　它的施力方向与安装面平行，适合用于工件侧面的顶紧、推拉定位场景，比如焊接工装里的型材侧向顶紧、装配线上的工件侧向定位、检具上的工件基准面推紧等场景，结构紧凑，安装后占用的空间小，不会在工件上方留下操作干涉，方便工人在工件上方进行装配、焊接、检测等操作。整个机构的运动部件都做了去毛刺处理，铰接点处预留了润滑脂注油间隙，日常维护时只需要定期在铰接点滴注少量润滑油，就能保证机构长期操作顺畅，无需复杂的保养流程。
