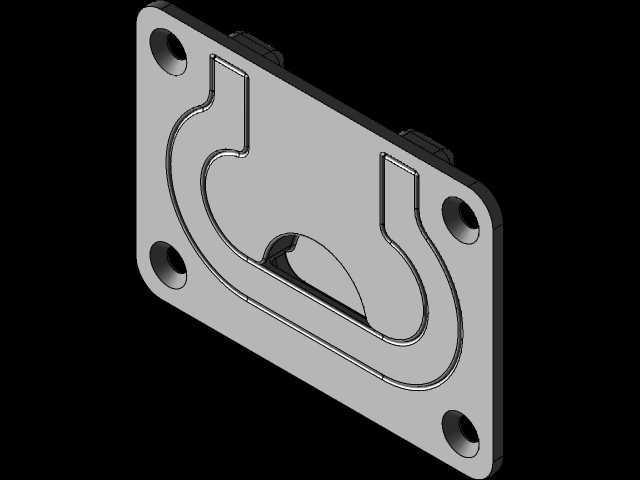

带安装板的嵌入式折叠塑料拉手结构

　　在各类工业机柜、检测设备外罩、小型移动式工装台的面板设计中，外露式突出把手往往会带来通行剐蹭、空间占用率高的问题，尤其是在需要频繁推移、且设备周边操作通道狭窄的场景下，突出的金属把手不仅容易勾挂操作人员的工作服袖口，在设备堆叠转运时也会因突出结构造成相邻设备表面的磕碰划伤，这类场景下嵌入式折叠结构的把手就成了更适配的选型方向。这款带安装板的嵌入式折叠塑料把手，在设计之初就瞄准了薄板类设备面板的安装需求，没有采用额外焊接安装座的复杂结构，而是直接将安装法兰与把手容纳槽做成一体化的塑料成型件，安装时只需要在设备面板上开出对应轮廓的嵌装槽，将整个安装板嵌入槽内后，通过四个角的安装孔用螺丝从正面锁紧即可完成固定，不需要在面板背面预留过多的安装操作空间，对于1.5mm到3mm厚度的冷轧钢板、ABS塑料面板、铝塑复合板都有很好的适配性，安装后整个安装板的正面与设备面板表面基本齐平，没有突出的尖锐棱角。

　　从功能结构来看，这款把手的折叠机构完全内嵌在安装板的U型容纳槽内，非使用状态下，塑料拉手可以完全卡入容纳槽的黑色嵌条内，拉手表面与安装板表面保持齐平，不会形成任何突出结构；当需要提拉或推移设备时，只需要将手指扣入拉手下方的弧形缺口，就可以将拉手从槽内翻出，翻出后的拉手与安装板之间形成足够的握持间隙，成年人四指可以完全穿入间隙握持，受力方向与安装板平面垂直，提拉时的受力载荷可以均匀分散到整个安装板的四个固定点上，不会出现单点受力过大导致面板变形的问题。把手的握持部分做了圆弧过渡处理，没有尖锐的分型线毛刺，即使用较大力提拉也不会出现硌手的问题，黑色的嵌条部分采用了稍软的改性PP材质，一方面可以在拉手折叠状态下提供足够的卡紧力，避免设备移动过程中拉手因震动自行弹出，另一方面也可以在拉手翻折时起到缓冲作用，减少塑料件反复翻折产生的碰撞噪音。

　　在安装边界的设计上，这款结构的安装板外轮廓做了0.5mm的倒角处理，嵌装槽的加工公差可以放宽到±0.2mm，即使面板开槽存在小幅误差，安装板也可以顺利嵌入，不会出现安装后缝隙不均的问题；四个安装孔的位置做了沉台设计，锁紧用的盘头螺丝安装后螺丝头完全沉入沉台内，不会突出于安装板表面，保证了安装后的整体平整度。安装板的背面做了网格状的加强筋结构，在不增加整体壁厚的前提下大幅提升了安装板的结构强度，即使承受15kg的垂直提拉载荷，安装板也不会出现明显的翘曲变形，完全满足小型工业设备、工具箱、检测仪器的提拉推移需求。不同于金属材质的嵌入式把手，这款全塑料结构的把手不需要做表面防锈处理，在潮湿的车间环境下也不会出现锈迹污染设备面板的问题，整体重量更轻，批量安装时的人工成本也更低，同时塑料本身的自润滑特性也让折叠转轴的位置不需要额外添加润滑脂，长期使用也不会出现转轴卡滞、翻折不畅的问题。

　　从实际选型适配的角度来看，这类结构尤其适合用在需要频繁移动的小型环境检测设备、车间现场用的便携式工具箱、生产线旁的移动式作业指导书台架、设备检修侧门等位置，既可以满足操作时的握持施力需求，又能在非使用状态下保持面板的整体平整，避免突出结构带来的各类安全隐患。在三维建模过程中，这类结构需要重点关注折叠拉手的转动间隙设计，转轴位置的配合间隙要控制在0.1mm到0.15mm之间，间隙过小会导致翻折阻力过大，间隙过大则会出现拉手晃动、卡紧力不足的问题；同时容纳槽内的黑色嵌条与拉手的配合过盈量要控制在0.2mm左右，既保证折叠状态下的卡紧效果，又不会因为过盈量过大导致拉手难以抠出。安装板的厚度设计也要匹配常见的面板安装场景，整体嵌入面板后的突出量控制在0.1mm以内，保证视觉上的齐平效果，四个安装孔的中心距要符合通用的五金件安装尺寸规范，方便用户直接开孔安装，不需要额外调整孔位。
