车间手推车离合器安装固定支架结构

　　在车间物料转运场景中，手动推车是工序间流转工件、工装、辅料的核心短途载具，离合器作为手推车传动与制动切换的核心部件，其安装固定的可靠性直接决定推车操作的顺畅度与使用安全性，这款支架正是为匹配手推车离合器的安装定位需求设计的专用承载构件。从实际使用场景来看，车间地面往往存在焊缝凸起、地坪高差、切削碎屑堆积等复杂工况，推车推行过程中会承受持续的振动、瞬时冲击载荷，支架作为离合器与车架主体的连接中介，既要保证离合器的安装位置精度，避免操纵机构出现卡滞、行程偏差，也要能承受离合器动作时的反作用力，以及颠簸路面传递的交变载荷，防止连接部位出现疲劳开裂、松动移位的问题。从结构设计逻辑来看，这款支架采用双侧夹板式的主体构型，

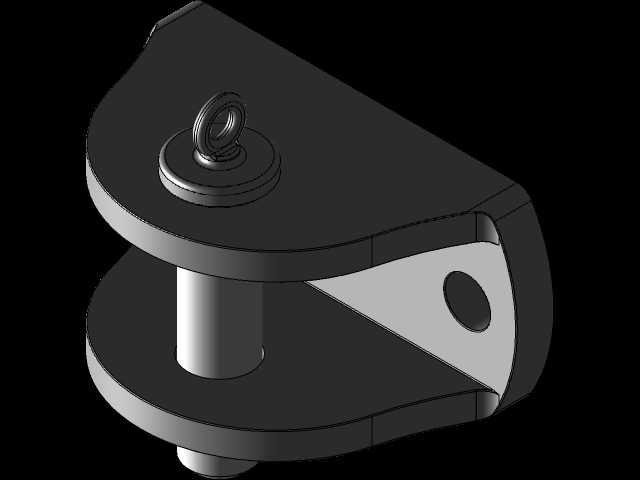

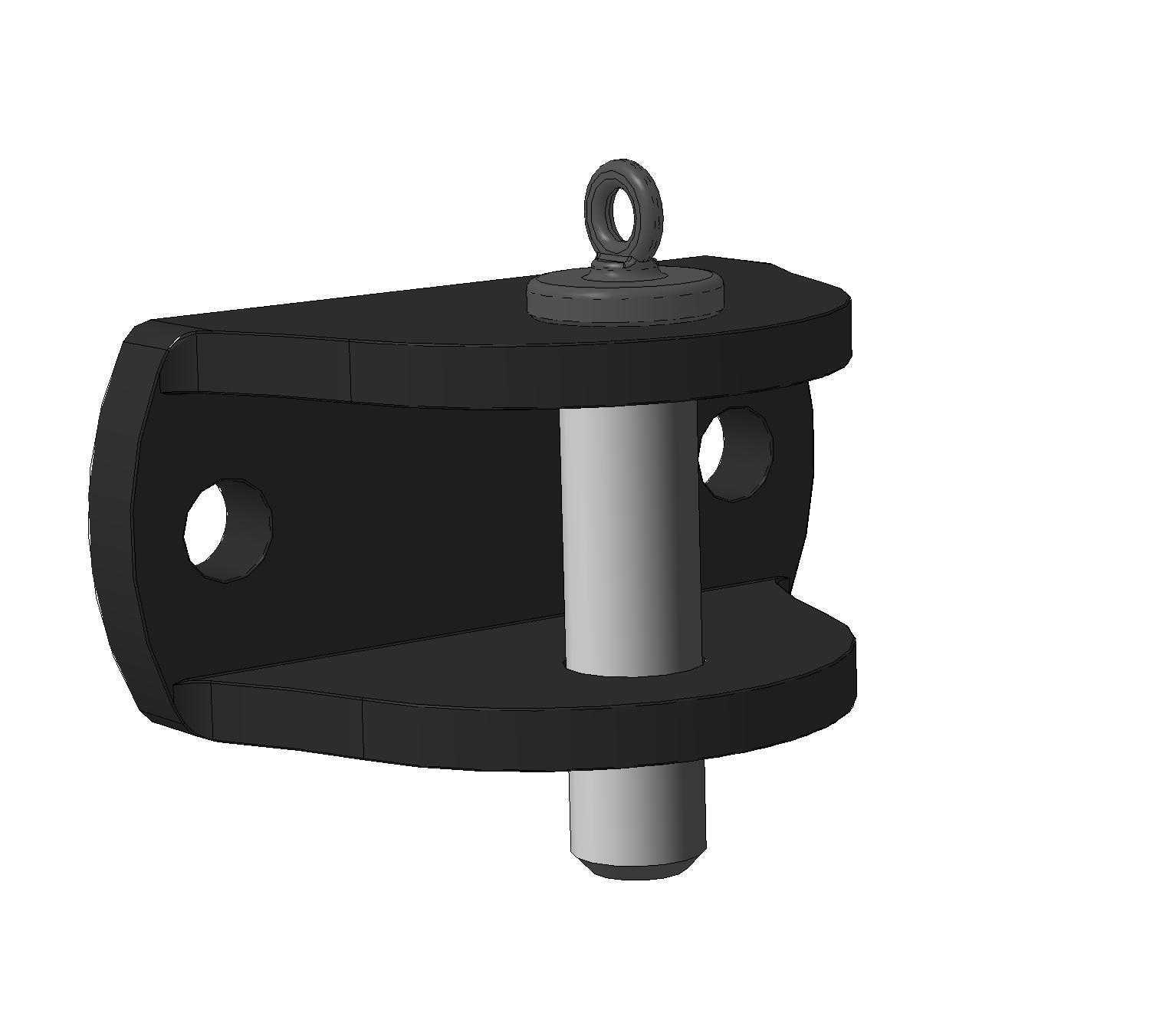

　　上下两块平行的安装板通过侧边的立板焊接为整体框架结构，这种构型一方面能为离合器的销轴提供双侧支撑，相比单侧悬臂式的支撑结构，销轴的受力状态更合理，能有效降低销轴的弯曲应力，延长铰接部位的磨损寿命；另一方面框架式的结构在保证结构刚度的前提下，能尽可能削减不必要的实体材料，降低构件自身重量，避免给手推车增加额外的负载。支架主体上预留的同轴通孔是离合器销轴的安装位，孔位的同轴度公差在设计时控制在0.1mm以内，能保证销轴穿装后无卡滞，离合器摇臂动作时不会出现别劲的情况；支架顶部预留的吊环安装位，一方面可以作为支架加工过程中的吊装定位基准，方便焊接、机加工工序的装夹转运，另一方面在整车装配时，也可以作为辅助吊点，

　　方便离合器模块的整体吊装对位。从安装边界来看，支架的外侧立面是与手推车主梁贴合的安装面，该平面的平面度公差控制在0.05mm以内，能保证与车架方管/槽钢表面完全贴合，连接螺栓拧紧后不会出现局部应力集中的问题；支架的内部净空尺寸完全匹配对应规格离合器的外形尺寸，预留了足够的动作间隙，保证离合器在结合、分离的全行程中，活动部件不会与支架本体发生运动干涉。在细节设计上，支架所有的棱边都做了R2的圆角处理，避免装配和维护过程中锋利边角划伤操作人员，也能减少应力集中点，提升构件的抗疲劳性能；销轴安装孔的端部做了倒角导向，方便销轴的穿装，也能避免孔口毛刺对销轴表面的划伤，减少铰接部位的磨损量。从受力角度分析，当操作人员捏合离合器手柄时，

　　离合器内部的弹簧反作用力会通过销轴传递到两侧的夹板上，双侧支撑的结构能让两块立板均匀分担载荷，不会出现单侧受力过大导致的板件变形；当推车经过颠簸路面时，车轮传递的冲击载荷会通过离合器壳体传递到支架上，框架式的封闭结构能有效分散冲击能量，避免焊缝位置出现撕裂问题。这款支架的安装适配性较强，可通过焊接或者螺栓连接的方式固定在不同规格的手推车主梁上，不需要对原有车架做大规模的改动，能适配现有多数车间手动转运推车的离合器改装、替换需求。在实际建模过程中，所有的板件厚度、孔位尺寸、安装间距都严格按照手推车离合器的实际安装参数设定，铰接部位的配合间隙参考通用机械铰接副的设计标准预留，既保证运动顺畅，又不会出现过大的旷量，避免长期使用后离合器操纵行程出现过大偏差。
