立式可视气体流量调节装置结构设计

　　在工业气体输送管网、实验室气路系统、中小型生产制程的供气支路中，流量调节的可视化一直是一线运维与工艺调试人员的核心诉求，这款立式结构的可视气体流量调节装置，正是针对这类需要直观观测流量状态、同时完成开度调节的场景设计。不同于纯电控的流量调节阀，这款装置将观测与调节功能集成在同一立式主体上，不需要额外加装旁路流量计就能直接读取管内气体的实时流动状态，在压缩空气分支供气、惰性气体保护焊供气、实验室分析仪器气路这类对成本控制敏感、同时需要直观确认流量的场景中，能大幅减少管路外接附件的数量，降低气路泄漏点的出现概率。

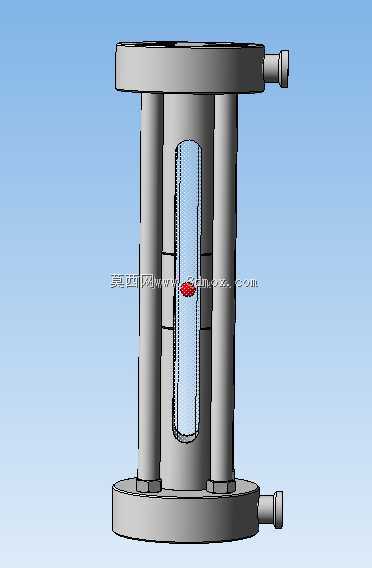

　　从结构设计逻辑来看，装置采用上下法兰式的主体承载结构，三根周向均布的支撑立柱连接上下端盖，既给中间的可视观测段留出了无遮挡的观察空间，又保证了整体结构的刚性，避免管路压力波动造成主体变形。中间的可视腔采用长条形透明视窗设计，视窗内嵌在主体金属框架的开槽内，两侧有密封压条保证腔体气密性，腔体内置的流量指示浮子会随气体流速变化上下移动，配合视窗旁可预先标定的刻度线，就能直接读取当前管路内的气体流量值，不需要外接数显单元或者二次仪表，在断电、无外接电源的工况下也能正常完成流量观测。上下端盖分别设置了侧出的管路接口，接口采用标准外螺纹连接形式，适配常规工业气体管路的安装尺寸，不需要额外制作过渡接头就能直接串接在气路当中。

　　调节机构分别布置在上下端盖的侧部，上端的调节旋钮用于控制主通路的开度，通过旋转旋钮带动内部的阀瓣升降，改变气体流通截面的大小，从而实现流量的调节，阀瓣采用锥面密封形式，调节过程中流通截面的变化线性度较好，不会出现小开度下流量突变的情况，方便工艺人员精准调整到需要的流量值。下端的接口可作为旁通或者排污口使用，在管路检修或者需要排空腔体内杂质时，不需要拆解整个装置就能完成腔体吹扫，降低日常维护的工作量。

　　从安装边界来看，这款装置整体为立式圆柱外形，主体外径控制在常规管路阀件的安装尺寸范围内，上下法兰的安装孔位采用周向均布设计，既可以通过侧部螺纹直接串接在水平管路上，也可以通过加装安装支架实现垂直固定，安装时需要预留出正面视窗的观测空间，避免其他管路或者设备遮挡视窗影响读数，同时要在上下调节旋钮的位置留出足够的操作空间，保证运维人员可以徒手完成开度调整，不需要额外使用加长工具。视窗部分采用耐一定压力的透明工程材料制作，适配常规工业低压气体输送的压力范围，不适合高压、强腐蚀性气体的管路场景，设计选型时需要匹配实际管路的工作压力与气体介质属性。

　　在建模过程中，结构设计优先保证了可视腔的密封可靠性，视窗与金属主体的配合面预留了密封槽的安装位置，密封件采用标准O型圈，方便后期维护更换；支撑立柱与上下端盖的连接采用螺纹紧固加防松垫片的形式，避免长期受管路振动影响出现连接松动；调节旋钮的位置做了滚花防滑处理，徒手操作时不容易打滑，旋钮上预留了开度指示标记，配合端盖上的刻度线，可以直观记录当前的阀门开度，方便工艺参数的复现。整体结构没有复杂的异形曲面，所有零部件都采用常规机加工工艺就能制作，加工成本可控，适合批量配套在各类中小型气路设备当中。
