仪表板安装型非接触式控制阀结构设计

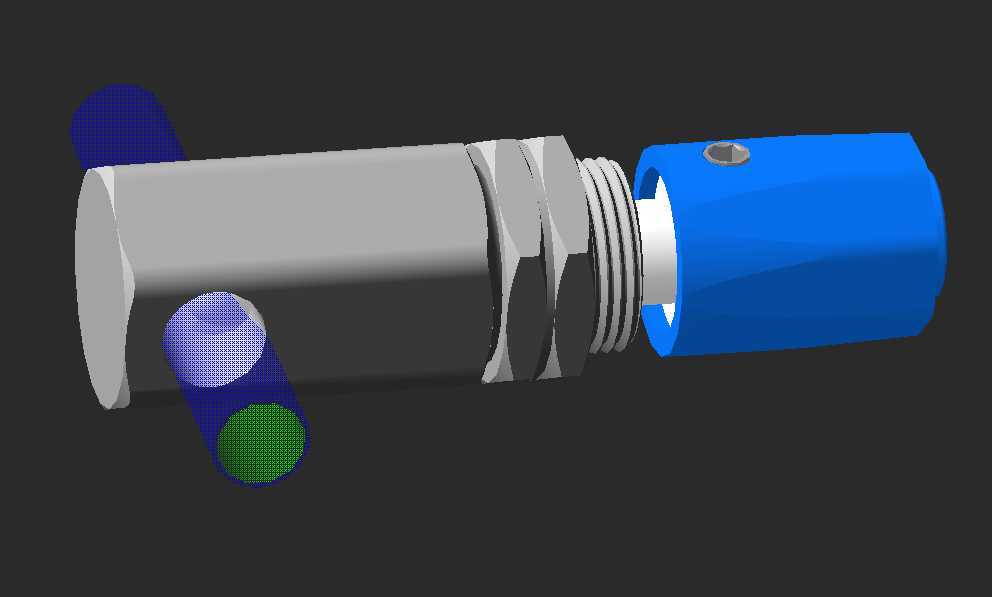

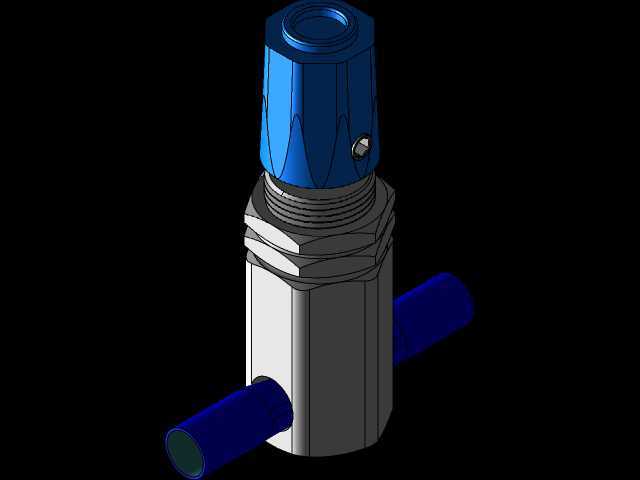

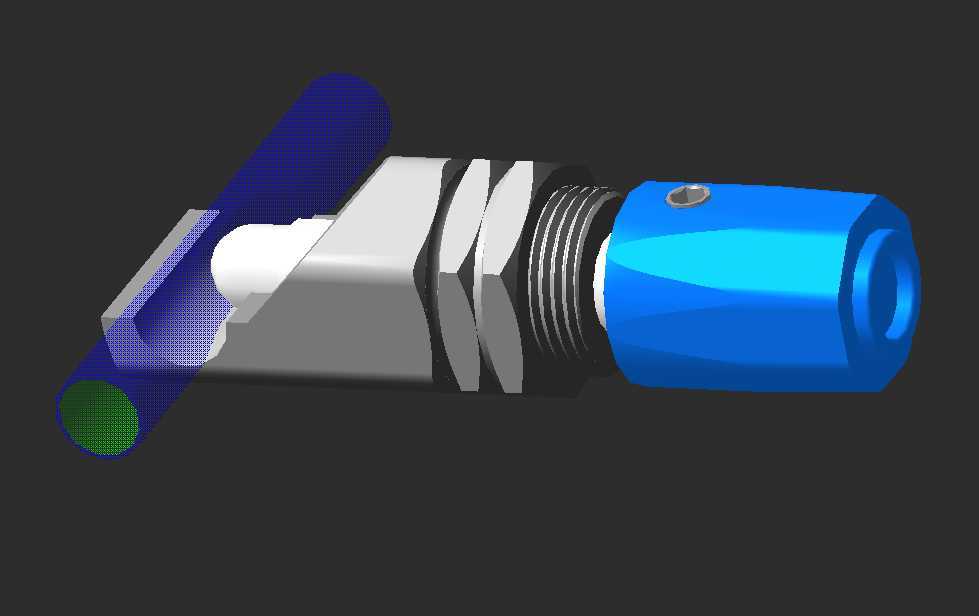

　　在车载仪表、工业测控台架、实验设备操作面板这类需要频繁进行流体通断、流量调节的场景里，传统接触式机械阀长期使用后容易出现旋钮磨损、密封件老化渗漏、操作力矩变大卡滞的问题，非接触式控制阀的应用刚好能规避这类痛点，不需要操作者直接接触阀杆的运动密封副，通过外部触发结构就能完成控制动作，大幅降低了操作部件的磨损速率。这款适配仪表板安装的非接触式控制阀，整体采用柱式穿板安装结构，主体金属段采用阶梯轴设计，靠近安装端设置了六角锁紧结构与外螺纹段，安装时只需要在仪表板面板上开出对应直径的安装孔，将阀体从面板后侧穿入，前侧通过锁紧螺母配合六角定位面拧紧，就能完成阀体的固定，不需要额外设计复杂的安装支架，适配厚度在1.5mm到6mm之间的各类金属、

　　工程塑料仪表面板，安装后阀体在面板前侧的突出段做了圆弧收边处理，不会剐蹭操作者衣物，也不会在设备搬运过程中出现磕碰变形的问题。阀体的控制触发端采用非接触式设计，没有外露的滑动阀杆穿过前端操作段，内部的磁耦合驱动结构把密封腔完全做在金属阀体段内部，前端的蓝色操作帽和内部阀芯之间没有硬连接，转动操作帽的时候通过磁力带动内部阀芯转动，实现流体通路的切换或者开度调节，从根源上解决了阀杆动密封处长期使用渗漏的问题，在气路控制、低压液体回路这类对密封可靠性要求高的场景里，这种结构的维护周期比普通接触式阀提升三倍以上。从结构设计的细节来看，阀体金属段的外螺纹采用细牙螺纹设计，锁紧时的轴向力更均匀，不会因为面板受力不均出现变形，

　　六角定位面的对边尺寸和螺纹大径做了合理匹配，安装时用普通开口扳手就能完成锁紧，不需要定制专用工具。前端蓝色操作帽采用防滑的哑光工程塑料材质，表面做了细微的防滑纹理，即使操作者戴着手套也能准确转动调节，操作帽和阀体之间预留了0.3mm的均匀间隙，转动时不会出现摩擦异响，也不会因为面板安装的微小倾斜出现卡滞。阀体侧部预留的两个流体接口采用卡套式连接结构，适配常用的6mm、8mm外径的气动软管或者低压流体软管，安装时直接把管子插入接口，拧紧卡套螺母就能完成密封连接，不需要额外缠绕生料带或者加装密封垫，现场装配效率很高。在实际选型应用时，需要注意安装面板的开孔公差控制在±0.1mm以内，开孔边缘的毛刺要清理干净，

　　避免安装时刮伤阀体表面的防腐镀层，阀体后侧的管路连接要预留至少30mm的操作空间，方便后期维护时拆装管路。这款阀的控制逻辑可以根据实际需求做适配，既可以做成两位两通的通断控制，也可以做成比例调节的流量控制，内部的流道做了圆弧过渡处理，流体通过时的阻力很小，不会出现明显的压力损失，在小流量的精密控制场景里也能保证调节精度。非接触的磁耦合结构还有一个优势，就是操作端和内部流体腔完全隔离，即使输送的是有轻微腐蚀性的气体或者液体，也不会腐蚀到操作端的部件，操作帽不会因为介质渗漏出现老化开裂的问题，在化工实验台、车载燃气控制、医疗设备气路这类对卫生等级、密封可靠性要求高的场景里，这种结构的适配性非常好。从建模的角度来看，这款阀的所有配合尺寸都按照实际装配公差做了预留，金属段和操作帽的配合间隙、螺纹段的旋合长度、锁紧螺母的厚度都符合通用机械设计标准，在做整机的三维装配时，可以直接调用这个模型完成面板开孔的干涉检查，不需要再二次调整安装尺寸，能大幅缩短设备开发阶段的结构设计周期。
