直径200毫米圆形折叠式驱动操作手柄

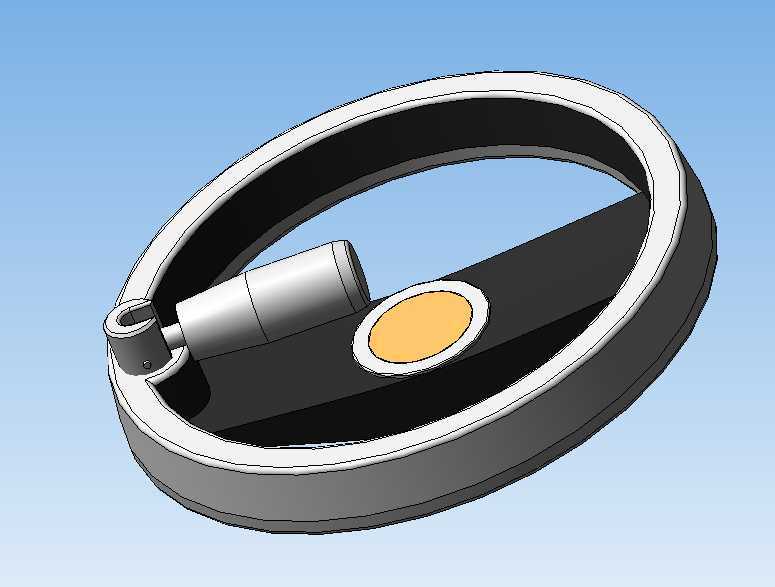

　　在各类需要手动驱动的机械设备操作端，这类直径200mm的圆形折叠手柄是非常常见的操作执行部件，它的核心作用是为操作人员提供足够的力臂，在需要手动调校、应急驱动、手动进给的工况下，通过圆周转动输入扭矩，带动后端的驱动机构完成对应的动作。不同于固定式的手轮结构，折叠式的设计首先解决了设备非操作状态下的空间占用问题——很多设备的操作端如果长期突出一个大直径手轮，不仅会在设备运输、日常巡检过程中造成磕碰风险，还可能在设备自动运行阶段被误触，引发非预期的动作，带来安全隐患。这款手柄的折叠结构做在握持段与环形基座的铰接位置，非使用状态下可以将握持的圆柱段向内翻折，贴靠在环形基座的内侧凹槽里，整个手柄的外轮廓不会超出环形基座的边界，

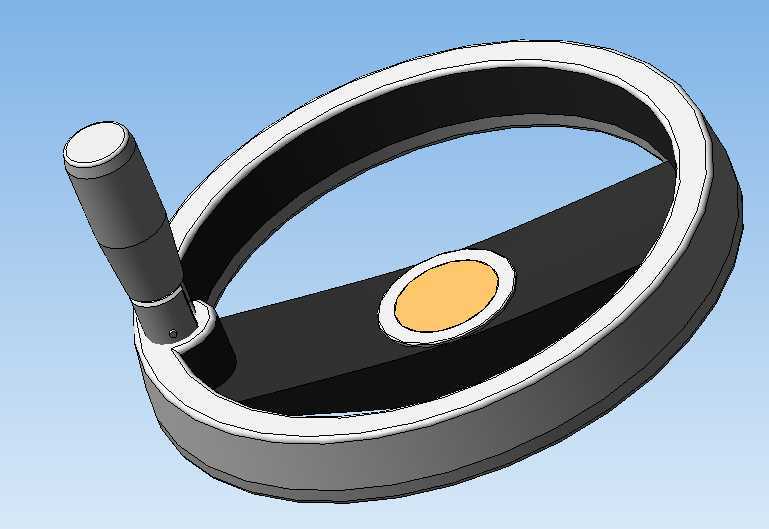

　　安装后仅保留环形盘的厚度尺寸，不会额外突出占用侧向空间。从结构设计的角度看，200mm的直径是经过实际操作力矩测算的，普通人单手操作的舒适发力区间下，这个直径的力臂可以在不需要过度施加握力的情况下，输出足够驱动常规进给机构、阀门调节机构、小型传动锁止机构的扭矩，不会因为力臂过短导致操作费力，也不会因为直径过大导致操作时转动幅度过大，影响微调精度。环形的基座结构本身也做了加强的翻边设计，整个环体的截面是带圆角的矩形，既保证了整体的结构刚性，在承受较大操作扭矩的时候不会出现环体变形，也避免了锐边划伤操作人员的风险。铰接位置的销轴做了限位设计，当握持段翻起到工作位置时，会被限位结构卡止，不会在施力转动的时候出现向内弯折的情况，

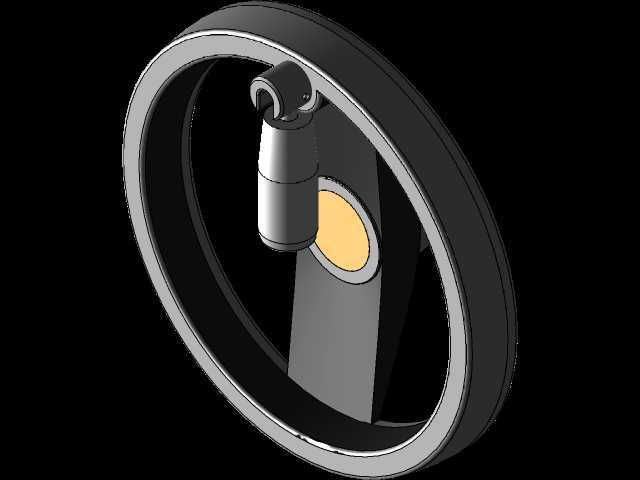

　　保证操作过程中的力传递效率；铰接位置还预留了轻微的阻尼，翻折的时候不会出现松垮晃动的情况，长期使用也不会因为磨损出现间隙过大的问题。安装边界上，这款手柄的安装接口位于环形基座中心的黄色标识位置，采用端面贴合的安装方式，中心的连接孔可以适配不同规格的驱动轴，安装时只需要将手柄端面与驱动轴的法兰端面贴合，通过紧固件锁紧即可，整个手柄的安装厚度控制在合理范围内，不需要在设备端预留过深的安装沉孔，适配大部分现有设备的手动驱动轴安装尺寸。实际应用场景里，这类手柄常被用在机床的手动进给轴端、包装设备的调校机构、输送线的张紧调节端、各类工业阀门的手动操作端，还有一些需要手动驱动的工装夹具上，尤其是在设备安装空间局促、操作端不能长期突出的场合，

　　折叠结构的优势非常明显。设计过程中也充分考虑了操作的人机工程，握持段的圆柱直径做了适配人手握持的尺寸，表面没有多余的防滑纹路但做了哑光的表面处理，转动握持的时候不会打滑，冬天操作也不会因为表面过于光滑脱手。整个结构没有多余的零散零件，折叠机构的所有部件都集成在环形基座的内侧，不会出现零件脱落丢失的情况，日常维护只需要定期在铰接销轴位置加注少量润滑脂，就可以保证长期的翻折顺畅，不会出现卡滞。不同于直柄式的折叠手柄，圆形环形的基座在需要快速转动的时候，操作人员也可以直接握持环形外圈进行快速转动，不需要每次都把折叠握持段翻起，在需要快速大行程调整的工况下，操作效率更高；而需要大扭矩输入或者精细微调的时候，翻起折叠的握持段，就可以通过长力臂稳定施力，两种操作模式可以根据现场工况灵活切换，不需要额外更换操作件。
