多色防滑塑料圆柄调节螺母结构设计

　　这类带防滑纹路的塑料圆柄螺母，在轻工设备、小型工装夹具、民用器械的手动调节场景中应用十分广泛，区别于金属六角螺母需要借助扳手拧紧的操作逻辑，这类零件完全依靠手部直接施力完成锁紧与位置调节，不需要额外辅助工具，在需要频繁手动调整松紧、操作空间受限无法容纳扳手的工位上，适配性远高于传统标准紧固件。从实际使用场景来看，这类螺母常被用在小型检测设备的位置调节机构、医疗器械的档位锁紧结构、家具五金的手动紧固部位、教学实验仪器的固定组件上，因为塑料材质本身具备绝缘、不生锈、握持触感温和的特性，在需要避免金属导电、接触腐蚀、低温环境下冰手的场景中，比同结构的金属压铸件手拧螺母更有应用优势。

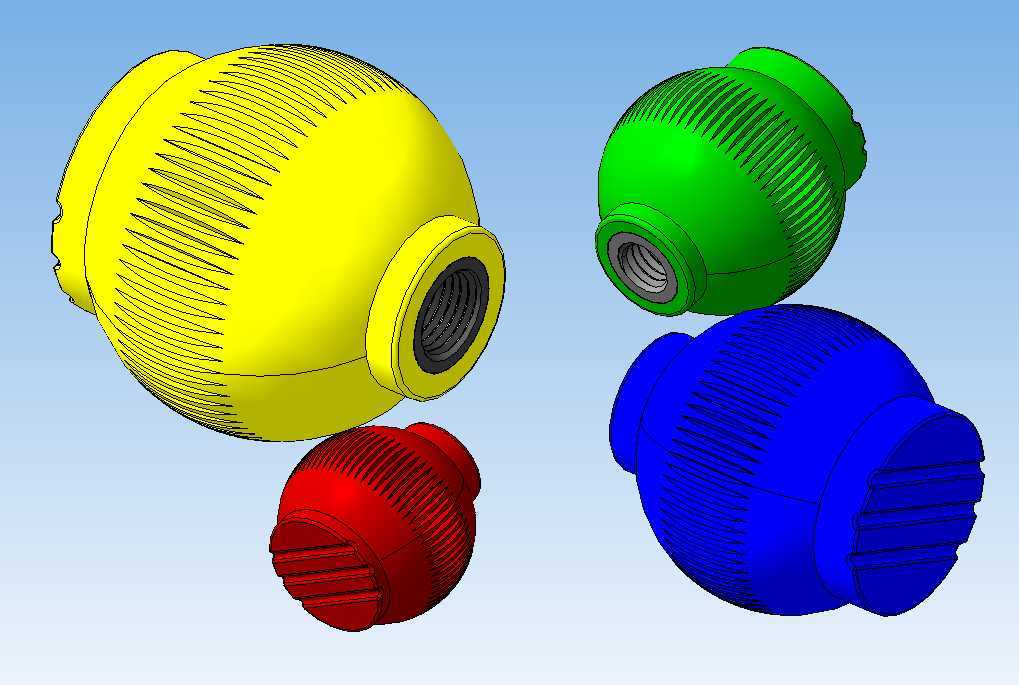

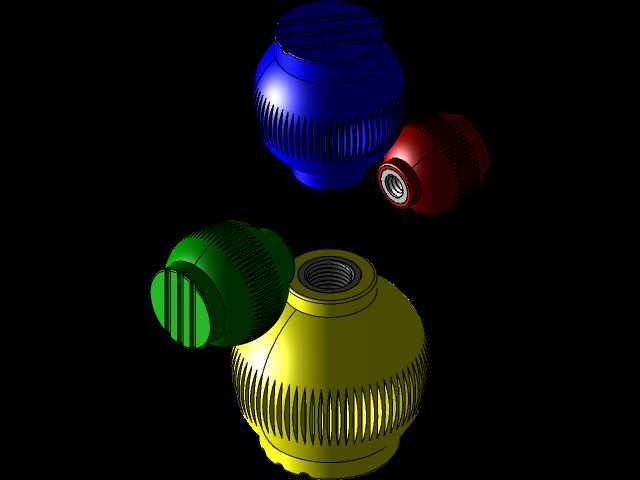

　　从功能特性上看，这款螺母的外表面做了整周的轴向直纹滚花设计，纹路的深度和间距经过实际握持测试优化，既不会因为纹路过浅导致手部出汗时施力打滑，也不会因为纹路过深硌手影响长时间操作的舒适度；球形的外轮廓设计让操作者不管从哪个角度握持，都能获得均匀的受力接触面，相比带棱角的蝶形螺母、星形把手，球形外圆不存在受力死角，即使戴薄款劳保手套操作也能顺利施加足够的拧紧力矩，不会出现棱角硌破手套、边角磕碰划伤操作人员的问题。螺母的内螺纹段做了加厚的嵌装结构设计，实际生产中可以根据使用强度需求，在注塑阶段预置金属螺纹嵌件，解决纯塑料螺纹反复拧紧后容易滑牙的问题，兼顾塑料外壳的握持优势与金属螺纹的连接强度，不需要额外做嵌件的二次装配结构，注塑成型后即可直接满足不同载荷等级的使用需求。

　　设计思路上，这款螺母的结构做了明确的功能分区：一端是大直径的球形握持段，提供足够的力臂长度，让手部施加很小的握力就能获得足够的螺纹锁紧力矩，不需要过度拧紧就能达到可靠的锁紧效果，避免塑料螺纹因为受力过大出现开裂；另一端是直径收窄的定位轴段，安装时这个轴段可以和被连接件的安装孔形成间隙配合，起到安装导向的作用，避免螺纹对中偏差导致的错牙、斜拧问题，同时收窄的轴段也可以作为轴向定位的基准面，当螺母拧紧到指定位置时，轴段的台阶面和被连接件表面贴合，能直观反馈拧紧到位的触感，避免过度拧紧导致的塑料件变形。不同尺寸规格的同系列螺母，可以通过更换不同颜色的注塑原料实现快速区分，在同一台设备上使用多个同类型调节螺母时，不同颜色对应不同调节功能，操作人员可以快速识别需要调整的部位，减少误操作的概率。

　　从安装边界与尺寸适配的角度看，这款螺母的最大外圆直径根据螺纹规格做了匹配设计，小规格适配M3-M6螺纹的款式，外圆直径控制在20mm-35mm区间，适合小空间内的精细调节；大规格适配M8-M12螺纹的款式，外圆直径可以做到40mm-60mm，提供更大的力臂满足更大的锁紧力需求。安装时需要预留的操作空间只需要比螺母最大外圆大5mm左右即可，不需要预留扳手转动的额外空间，在紧凑的设备内部布局中，可以大幅节省机构占用的空间尺寸。螺母的轴向总长度控制在外圆直径的1.2倍以内，不会因为握持结构过长导致安装后突出设备表面过多，减少设备运输、使用过程中突出部位被磕碰导致的零件损坏。螺纹段的长度根据常用的连接板厚度做了优化，常规款螺纹深度可以满足3mm-10mm厚度连接板的锁紧需求，不需要额外配装垫片就能达到稳定的锁紧效果，塑料本身的材质特性也具备一定的阻尼效果，拧紧后在设备小幅振动的工况下不容易出现自行松脱的问题，不需要额外添加防松垫圈或者涂覆防松胶，减少装配环节的零件数量与操作步骤。
