起重吊装用带滑轮索具吊块结构

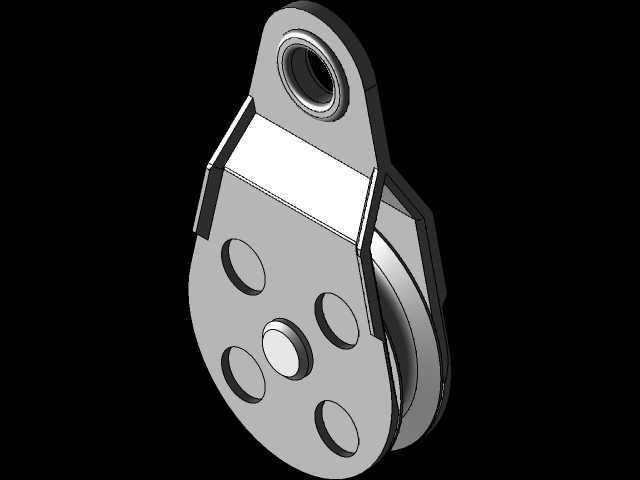

　　在起重吊装、物料转运、高空作业布设的现场场景里，这类带滑轮的索具吊块是改变钢索受力方向、分散吊点载荷的核心受力构件，常配套在手动葫芦、小型起重架、索道牵引系统、舞台吊挂装置里使用，区别于普通固定式吊耳，它集成了滑轮转动结构，能在钢索收放过程中把滑动摩擦转化为滚动摩擦，大幅降低索具磨损速率，同时减少牵引端的拉力损耗。从结构设计逻辑来看，整个吊块采用分体式夹板夹持滑轮的布局，两块对称的金属夹板上端收窄形成带铰接孔的吊耳段，这个铰接孔是整个构件的上部安装边界，使用时通过销轴穿过该孔，将吊块整体铰接在固定吊点或者移动吊具上，铰接孔内做了加厚衬套处理，避免长期受交变载荷出现孔位椭圆变形，夹板中段向外扩出容纳腔，刚好把滑轮完全包覆在腔体内部，

　　既可以防止钢索从滑轮槽内脱出，也能避免外部杂物卡入滑轮与夹板的间隙造成卡滞。滑轮采用中心销轴定位，销轴两端通过夹板上的定位孔做过盈配合固定，滑轮自身可绕销轴自由转动，轮槽的弧度匹配常规起重钢索的外径曲率，钢索嵌入轮槽后接触面积足够，不会出现局部应力集中压伤钢索的情况。夹板外侧开设了多个减重孔，这些孔位不是随意排布的，是在完成有限元受力校核后，在应力富余的非受力区域去除材料，既降低了整个吊块的自重，也方便现场作业人员穿挂辅助安全绳，同时减少铸造或机加工过程中的材料消耗。从安装边界来看，上部吊耳孔的中心到滑轮槽底的垂直距离决定了吊点到钢索受力线的力臂长度，设计时根据额定载荷调整这个距离，避免力臂过长造成夹板根部受弯断裂，

　　两块夹板的外侧间距要匹配配套吊点的耳板间隙，保证安装后吊块不会出现横向窜动，滑轮的外径要满足钢索最小弯曲半径要求，防止钢索绕过滑轮时弯曲应力过大提前断丝。实际使用中，这类吊块的受力路径非常清晰：上部铰接孔承受整个吊重的垂直载荷，载荷通过两块夹板传递到滑轮中心销轴，再由销轴传递到滑轮，最终由绕在滑轮上的钢索分担两侧拉力，整个传力路径没有冗余结构，每个部位的截面尺寸都经过受力核算，夹板的厚度根据额定起重量匹配，不会出现局部强度不足的问题。在现场维护层面，这种夹板式结构拆解非常方便，只需要打出滑轮的定位销轴，就能快速更换磨损的滑轮或者清理轮槽内的泥沙、焊渣等杂物，不需要整体报废整个吊块，降低了现场运维成本。

　　设计时还特意在夹板的边缘做了倒圆角处理，避免尖锐棱边划伤作业人员或者割伤钢索外层，滑轮的两侧端面和夹板内侧留有微小间隙，既保证滑轮转动顺畅，又不会让钢索的细钢丝卡入间隙造成卡滞。在不同的应用场景里，这类吊块可以根据使用需求调整材质，重载场景采用合金结构钢整体锻造后调质处理，轻载场景也可以采用高强度铸铝或者工程塑料制作，适配不同的载荷等级和使用环境，比如在有防爆要求的化工吊装场景，采用铜合金制作的滑轮还能避免摩擦产生火花，满足防爆作业要求。
