PCB板用带状线缆固定安装支架结构

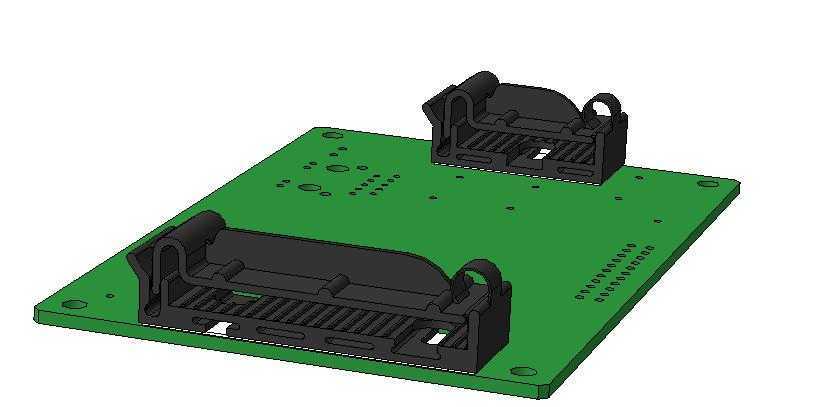

　　在工控板卡、通讯设备内置PCB的布线场景里，带状线缆的走线固定一直是结构设计里容易被忽略但直接影响整机可靠性的细节——很多设备出厂测试正常，经过运输振动、长期热胀冷缩后，扁平排线松脱移位搭接到周边发热元件、或者金手指接触受力不均导致信号中断，追根溯源往往是排线固定结构的设计冗余不足。这款带状电缆支架就是针对PCB板上扁平排线的端接固定需求设计的，直接安装在PCB板面靠近排线接插件的位置，从物理层面约束排线的出线角度与摆动范围，避免排线根部受外力拉扯时直接将应力传递到接插件焊盘上。

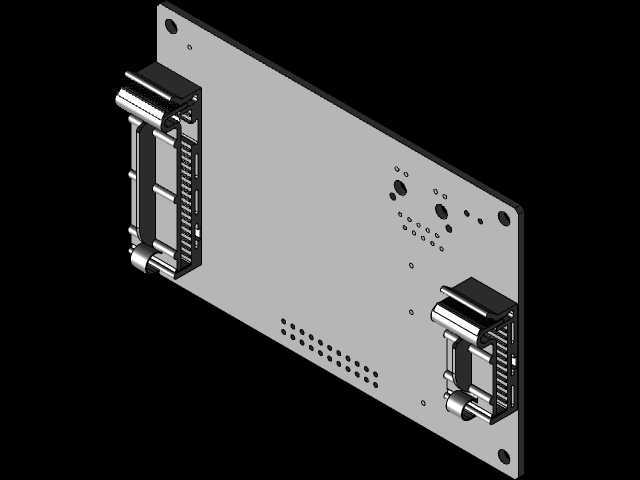

　　从结构细节来看，支架采用对称式卡扣基座设计，底部预留了和PCB安装孔完全匹配的定位柱，装配时定位柱先插入PCB对应过孔完成预定位，后续无论是波峰焊固定还是采用卡扣式免焊结构，都能保证支架和接插件的相对位置精度，不会出现装配偏移挤压排线的问题。支架的线缆容纳槽做了等间距的分隔筋，一方面可以对多组并排的带状线缆做物理分隔，避免不同信号组的排线互相干扰，另一方面分隔筋的圆角处理完全规避了锐边割伤线缆绝缘层的风险，哪怕是长期处于小幅振动的工况下，线缆和支架接触的位置也不会出现绝缘层磨损的问题。支架两端的弹性锁扣是整个结构的核心功能点，锁扣的开合角度经过反复校核，既可以徒手完成排线的装入与拆卸，不需要额外借助工具，方便产线装配和后期售后维护，又能在扣合后提供足够的压紧力，保证排线受到横向拉扯时不会从支架内脱出，同时压紧力的大小经过控制，不会压伤排线内部的线芯导致信号传输异常。

　　安装边界方面，这款支架的底面完全贴合PCB板面，整体凸起高度控制在常规板卡元件安全高度范围内，不会和机箱内的上层结构、屏蔽罩产生干涉，支架和板上接插件的间距预留了排线的最小弯曲半径，避免排线出线时弯折角度过大导致内部铜箔断裂。针对不同宽度的带状线缆，支架的容纳槽做了通用化设计，可以兼容常用宽度的FFC/FPC带状排线，不需要针对不同线宽单独开模，大幅降低了板卡布线的物料种类。在实际应用中，这类支架除了用在常规的工控主控板上，在服务器交换板、车载电子控制单元、医疗设备内置信号板这类对布线可靠性要求极高的场景里也能适配，尤其是车载场景下，设备需要承受宽温域变化和持续的路面振动，没有可靠的排线固定结构，很容易出现接触不良的故障，这款支架的锁扣结构和定位设计刚好能覆盖这类严苛工况的使用需求。

　　从设计思路上看，这款支架没有采用复杂的异形结构，所有的壁厚都保持均匀，避免注塑生产时出现缩痕、翘曲的问题，各个受力位置都做了加强筋处理，比如锁扣的根部、安装柱的衔接位置，在保证整体结构强度的前提下尽可能减少材料用量，兼顾了生产成本和结构可靠性。支架的线缆接触面全部做了圆角过渡，没有任何尖锐的棱角，哪怕是装配时工人徒手操作也不会被划伤，同时线缆装入后不会被锐边损伤绝缘层，长期使用的绝缘可靠性有足够保障。在布线走向的适配性上，支架的出线端做了导向斜面，排线从支架引出后可以顺着斜面自然弯曲，不会出现直角弯折的情况，对于需要在板内转90度走向的排线，也能通过支架的固定保证弯曲半径符合线缆的使用规范，避免长期弯折导致的线芯断裂问题。
