多规格英制内螺纹铝合金连接螺母

　　在各类需要轻量化螺纹连接的工业场景中，铝合金材质的英制螺纹螺母始终占据着不可替代的位置，这类零件常被应用在航空航天机载设备支架、户外通讯器材装配、轻型自动化输送线构件、民用无人机机架拼接、赛用改装车辆非承重结构连接等场景中，相比钢制螺母，它的重量仅为同规格钢件的三分之一左右，同时具备不错的抗大气腐蚀能力，在不需要超高强度的连接点位，能有效降低整体结构的自重负载。

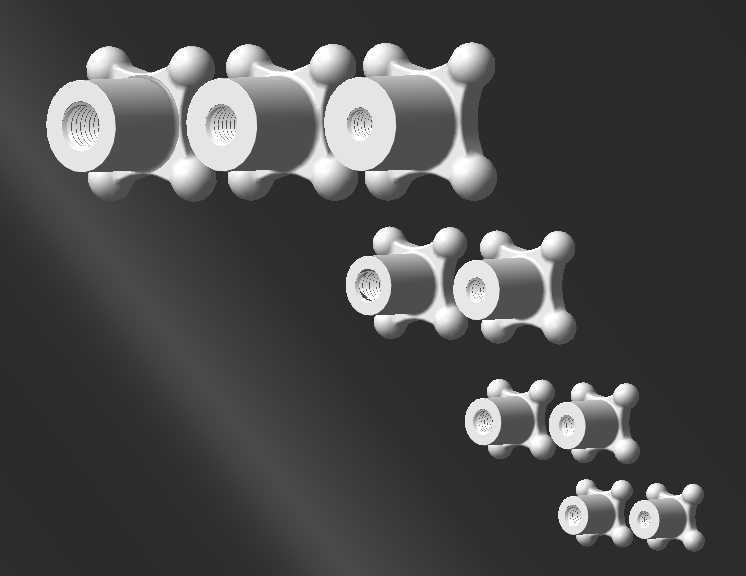

　　这款螺母采用圆柱形主体结构，端面做了小尺寸倒角处理，既可以在安装时快速对准螺杆的螺纹起始段，也能去除机加工后残留的锐边毛刺，避免装配过程中划伤操作人员的手部或是配套构件的表面涂层。内螺纹采用统一英制螺纹标准，牙型角为55度，螺纹加工精度满足一般工业装配的公差要求，螺纹段贯穿整个螺母主体，可根据实际连接的螺杆长度调整拧入深度，适配不同厚度的连接板件。螺母外侧设计有四个对称分布的球形凸耳结构，这一结构并非装饰性设计，在实际装配时，既可以用专用卡具卡住凸耳施加拧紧力矩，避免传统外六角螺母在狭小空间内扳手转动角度受限的问题，也能在多件螺母并排密集安装时，通过凸耳的卡位作用防止螺母跟转，部分需要快速拆装的场景下，甚至可以徒手借助凸耳施加预紧力，完成初步固定。

　　从设计思路来看，这款螺母的结构完全服务于实际装配需求，主体圆柱结构在加工时可以直接采用铝棒料车削成型，不需要复杂的铣削工序，加工效率高，材料浪费少，适合批量生产。外侧的球形凸耳和主体采用一体化加工成型，不存在焊接或是拼接带来的结构强度薄弱点，即使在反复拆装的工况下，凸耳也不会出现断裂脱落的问题。铝合金材质本身的导电性能优异，在需要接地导通的电子设备装配场景中，这类铝螺母还可以配合铝制螺杆实现可靠的电气连接，避免不同金属接触产生的电化学腐蚀问题，同时减少接触电阻，提升接地回路的可靠性。

　　在安装边界方面，这类螺母的外径比同规格的普通六角螺母对边尺寸更小，四个凸耳的最大外轮廓也仅比圆柱主体大出不到三分之一的半径尺寸，在布局紧凑的安装空间内，相邻螺母的最小安装间距可以压缩到比六角螺母小20%左右，能有效节省安装面的空间占用。需要注意的是，由于铝合金的屈服强度低于钢制紧固件，这类螺母不适合应用在高强度承重连接、频繁承受冲击载荷的结构点位，也不建议用于超过150摄氏度的高温工作环境，避免材料软化导致螺纹连接失效。在实际选型时，需要根据连接点位的负载大小、工作环境温度、腐蚀条件匹配对应的表面处理方式，常规工况下铝件自然形成的氧化膜即可满足防护需求，在盐雾环境下使用时，可以额外增加阳极氧化处理层，提升抗腐蚀能力。

　　建模过程中，螺纹部分采用真实牙型切削建模，而非简化的贴图纹理，在做装配干涉检查时，可以准确模拟螺纹啮合的实际状态，避免出现虚拟装配中无干涉、实际安装时螺纹卡滞的问题。凸耳部分的球形曲面做了曲率连续处理，在做有限元受力分析时，不会因为尖锐的棱角出现应力集中的误判，能更真实地反映螺母在承受拧紧力矩时的应力分布情况，帮助设计人员提前判断结构的薄弱点。不同长度规格的螺母采用参数化建模方式，只需要调整主体长度、螺纹公称尺寸两个参数，就可以快速生成对应规格的模型，大幅提升系列化零件的设计效率，在做整机装配BOM导出时，也能直接关联对应的规格参数，减少人工录入的错误率。
