小直径电线固定式槽管固定夹结构

项目分类:通用五金配件 发布时间:2021-12-19 ID:466529
  • 小直径电线固定式槽管固定夹结构
  • 小直径电线固定式槽管固定夹结构

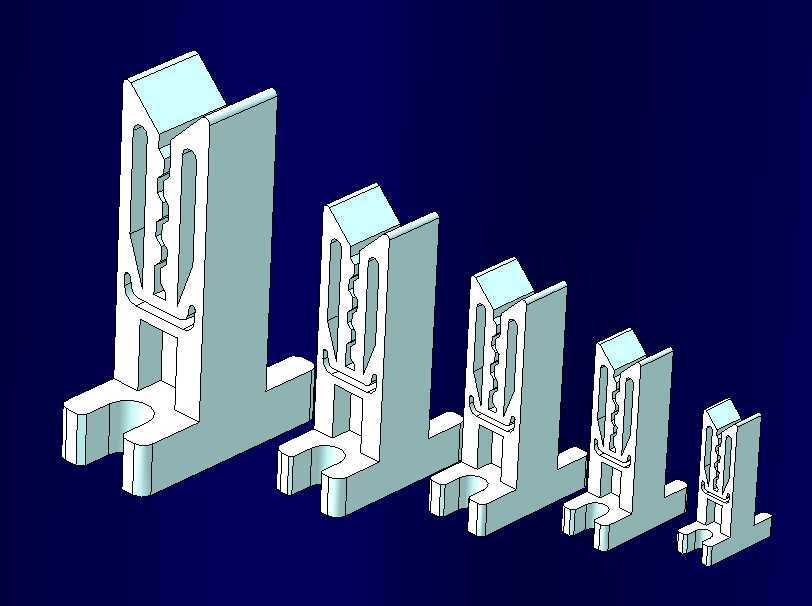

  夹持部分采用的是带锯齿状内槽的悬臂卡扣结构,悬臂本身做了等宽的镂空减重槽,既保留了塑料件足够的弹性变形量,方便把线缆压入卡槽,又不会因为悬臂太厚导致卡装费力,或者太薄导致夹持力不足长期松脱。内槽的锯齿不是尖锐的直角,做了小圆角过渡,卡紧线缆的时候不会割破线皮或者气管外壁,哪怕是用在有小幅振动的设备上,锯齿结构也能增加和线缆外皮的摩擦力,防止线缆顺着轴向窜动。顶部的导入边做了大角度的斜切导向,装配的时候不用刻意对准卡槽,只要把线缆往夹口位置压,顺着导向斜面就能滑入卡槽内,一线作业人员单手就能完成装配,不用额外工具,批量布线的时候能省不少工时。设计的时候特意把夹体的直立支撑部分做了加厚处理,和L型底座的衔接位置做了圆弧过渡,这类小直径线缆固定夹,日常在低压电气柜布线、小型自动化设备内部走线、通讯基站机柜理线、桌面小型电子设备线束整理场景里用得极多,核心作用是把直径匹配的细电线、细气管顺着安装基面排布固定,避免线束晃动磨损、拉扯松脱,也能让内部走线规整有序,减少后期运维排查的难度。从结构上看,这组固定夹做了五个尺寸梯度,对应不同直径的小规格线缆,能覆盖从极细的信号传输线到小直径气动软管的夹持需求,不用在同一场景里找不同结构的固定件,选型适配效率更高。底座是L型折弯结构,底部的安装位预留了半圆避让槽,不管是用自攻螺丝锁在钣金基面、还是用扎带穿过底座孔绑定在型材上,都能保证安装面贴合,不会因为安装孔位的凸起导致夹体歪斜。

  避免应力集中,哪怕是长期夹持满直径的线缆,也不会在根部出现开裂的情况。五个规格的夹体,整体高度、卡槽深度、底座安装孔的中心距都是成比例缩放的,安装孔位的尺寸统一,同一安装基面排布不同规格夹体的时候,不用重新调整打孔或者锁付的位置基准,布线排布的一致性更好。实际使用的时候,要注意安装基面的平面度,如果基面有明显凸起,会导致L型底座无法完全贴合,夹体倾斜后卡槽的夹持力会不均匀,容易出现线缆松脱的情况。另外这类夹体一般用改性尼龙材质注塑成型,耐温范围能覆盖常规工业场景的-20℃到80℃,如果是用在高温设备附近,比如靠近加热模块、焊接工位的位置,要确认材质耐温是否匹配,避免长期高温导致塑料老化变脆失去夹持力。

  夹持线缆的时候不要超过卡槽对应的最大线径,要是硬把超过尺寸的线缆压入卡槽,会让悬臂长期处于超过设计阈值的变形状态,时间长了悬臂会发生塑性变形,夹持力下降甚至断裂。如果是用来固定气动软管,要注意软管的弯曲半径不要在夹体位置过小,避免夹体长期挤压软管导致气路通径变小,影响气压稳定性。这组固定夹的结构没有多余的零件,一体注塑成型,生产效率高,成本也低,适合大批量布线场景使用,相比传统的扎带固定,这种固定夹拆装更方便,后期调整线束走向的时候,只要把线缆从卡槽里取出就行,不用剪断扎带重新绑扎,运维调整的成本更低。而且卡槽的位置是固定的,能保证每根线缆之间的间距一致,不会出现扎带绑扎过紧勒伤线皮、或者绑扎过松线束晃动的问题,

  对于有EMC要求的设备布线,等间距固定线缆也能减少线束之间的信号干扰。在三维建模的时候,要注意悬臂部分的拔模角度,因为卡扣部分有内凹的锯齿结构,拔模角度如果太小,注塑脱模的时候容易拉伤锯齿表面,导致夹持摩擦力下降;底座的安装孔位置要做沉台设计,让螺丝锁付之后螺丝头不会高出底座平面,保证夹体安装平整。另外五个规格的模型可以做参数化设计,把线径、夹体高度、底座长度这些尺寸做成可变参数,后续需要其他尺寸规格的时候,只要修改参数就能快速生成对应模型,不用重新绘制,能提高系列化产品的设计效率。做装配验证的时候,要模拟线缆压入的过程,检查悬臂的变形量是否在材料允许的范围内,压入力是否适合单手操作,还要模拟长期受力后的变形情况,确认悬臂的疲劳寿命满足使用要求。安装边界方面,每个规格的夹体,底座侧边到卡槽中心的距离是固定的,排布夹体的时候要预留出至少2mm的相邻间隙,避免相邻夹体上的线缆互相干涉;夹体直立部分的后侧和安装基面的垂直方向,不要布置其他凸起的零件,要预留出至少3mm的操作空间,方便压入线缆的时候手指有操作位置。如果是在铝型材上安装,底座的安装孔间距要和铝型材的槽宽间距匹配,不用额外打孔,直接用T型螺栓就能固定,安装效率更高。
