黄铜材质位移润滑器精密结构三维设计

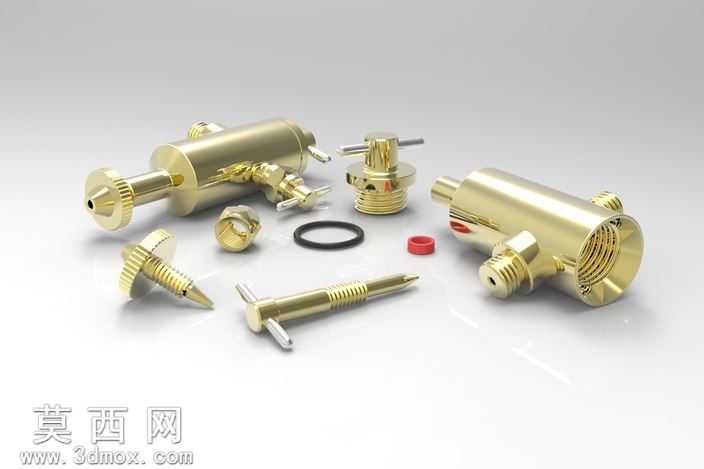

本作品为位移润滑器的三维设计成果，建模阶段依托SolidWorks平台完成全参数化构建，首先对整套润滑装置的功能逻辑进行拆解，明确其在机械系统中承担定量位移输送润滑介质的核心作用，逐一梳理所有组成零件的装配关系与运动逻辑。建模过程中优先绘制核心阀体的基础轮廓，通过拉伸、旋转、扫描切除等特征命令完成内部流道、外螺纹接口、调节旋钮安装位的精准构建，严格匹配五金润滑配件的通用尺寸规范，保证各接口的通径、螺距参数符合行业通用标准。针对拆解展示的调节针阀、旋钮端盖、密封胶圈、紧固接头等零散零件，均采用独立零件建模后虚拟装配的流程完成，每个零件的倒角、退刀槽、密封槽等工艺细节都做了还原，避免建模过程中出现干涉问题，装配阶段通过同轴度、贴合面、行程限位等配合约束，完整还原调节旋钮旋转时带动针阀位移、控制润滑介质通断与流量的运动逻辑。材质与渲染阶段，针对主体黄铜零件采用抛光黄铜材质，调整金属粗糙度、反射参数还原铜件精加工后的金属光泽，对橡胶密封圈分别设置黑色丁腈橡胶与红色密封垫片的材质属性，区分不同密封件的质感差异，渲染时采用柔和的影棚布光，突出零件的金属质感与精密加工细节，同时通过爆炸视图的呈现方式，清晰展示整套润滑器的零件组成与装配顺序。设计过程中充分考虑润滑器的实际使用场景，在调节端设置防滑滚花结构增大操作摩擦力，在进出介质端设置标准管螺纹接口保证连接密封性，内部针阀的锥面密封结构做了贴合度优化，确保位移调节过程中润滑介质的输送精度，避免出现渗漏问题，整套模型完整还原了位移润滑器的结构特征与功能逻辑，可用于机械润滑系统的结构展示、装配教学以及相关配件的设计参考。
