门体配套用立式开门限位结构

　　日常做门体配套结构设计时，这类立式开门限位构件是很常见的选配部件，多数应用在室内平开门、商用玻璃门、轻型隔断门的安装场景里，核心作用是限制门体的最大开启角度，避免门体开启角度过大碰撞墙面、相邻柜体或者周边行人，同时也能在门体开启到设定角度后提供一定的定位阻力，防止门体受气流影响自动回关或者过度晃动。

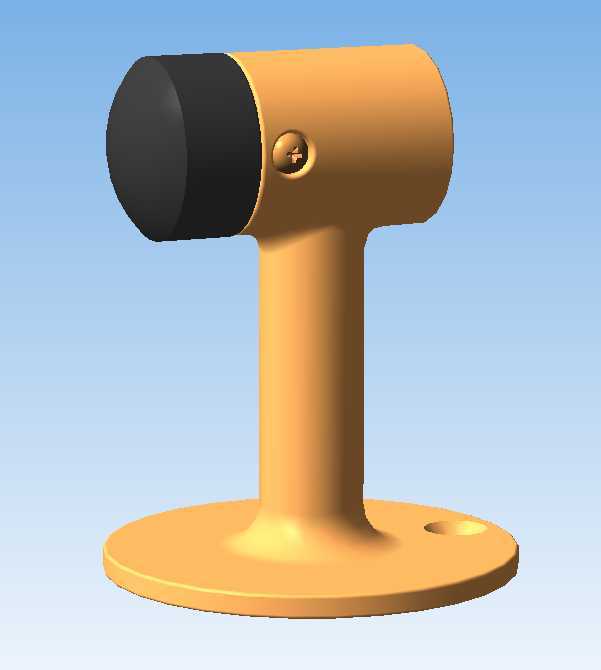

　　从结构设计逻辑来看，这个构件采用了立式T型布局，底部是圆形安装法兰盘，盘面上预留了沉头安装孔，安装时可以直接通过膨胀螺丝或者自攻螺丝固定在地面铺装层上，法兰盘的直径设计控制在常规安装容错范围内，即使地面开孔位置有1-2mm的偏差，也能通过法兰盘的覆盖范围完成固定，不会出现底座外露或者固定不稳的问题。中部的支撑立柱采用等直径圆柱结构，高度匹配常规门体底部到地面的预留间隙，不会因为立柱过高剐蹭门体下沿，也不会因为高度不足导致限位失效，立柱和底座之间做了圆弧过渡处理，既可以减少应力集中，提升构件整体的抗冲击强度，也能避免直角棱边划伤过往人员或者磕碰门体漆面。上部的限位接触头采用圆头柱型结构，接触端做了球面圆滑处理，和门体侧边接触时是面接触过渡，不会因为长期碰撞刮花门体侧边的装饰面，接触头侧面预留了紧定螺钉安装位，可以根据实际门体的安装高度调整接触头的上下位置，适配不同离地间隙的门体安装需求，调整到位后拧紧紧定螺钉即可完成固定，不需要额外做焊接或者粘接处理，后期维护调整也很方便。

　　在实际选型适配的时候，需要先确认门体的最大开启角度需求，常规室内门的开启角度多控制在90度到110度之间，安装时需要根据门体的铰链旋转半径确定底座的安装位置，确保门体开启到设定角度时，接触头刚好抵在门体的侧边加强位置，不要抵在门体的空心饰面层上，避免长期碰撞造成门体凹陷变形。如果是安装在石材或者瓷砖地面上，需要提前在铺装层上钻孔打入膨胀胶粒，再用螺丝固定底座，不要直接用胶粘固定，否则长期受门体碰撞冲击容易出现底座脱落的问题；如果是安装在木地板地面上，可以直接用自攻螺丝穿透地板层固定到下方的龙骨上，确保固定强度足够承受门体开启时的冲击力。

　　从结构建模的细节来看，整个构件的所有棱边都做了R0.5以上的圆角处理，没有尖锐的加工棱角，既符合五金构件的安全设计要求，也能减少后续表面处理时的积液挂渣问题，不管是做喷塑、镀铬还是烤漆表面处理，都能获得均匀的表面涂层。接触头和立柱之间采用间隙配合设计，装配时可以在配合面涂抹少量润滑脂，减少调整位置时的摩擦阻力，也能避免长期使用后出现锈蚀卡滞的问题。底座的沉头孔深度设计刚好匹配常规沉头螺丝的头部高度，安装完成后螺丝头部不会突出底座表面，不会出现剐蹭地面或者积灰难以清理的问题。

　　这类限位结构和传统的门吸、门挡不同，它不需要在墙面或者踢脚线位置安装固定件，不会破坏墙面装饰层，尤其适合玻璃隔断墙、轻质隔墙这类无法在墙面安装固定件的场景，整体安装在地面上，受力直接传递到建筑地面结构，抗冲击能力比墙面安装的门挡更强，即使是重量较大的实木门、金属门使用，也不会出现固定件松动脱落的问题。在做三维建模的时候，需要重点关注立柱和底座的连接位置的强度校核，这个位置是受冲击载荷最大的部位，建模时要确保两者的连接过渡足够平缓，不要出现直角突变的结构，否则长期受冲击容易出现焊缝断裂或者铸件开裂的问题；同时要准确核算接触头的中心高度，确保和门体的接触位置在门体厚度的中心线上，避免接触位置偏上或者偏下造成门体受侧向力变形，影响门体的正常开关。
