嵌入式暗装柜门拉手三维结构设计

　　这款嵌入式暗装拉手的结构设计，最初是针对特种车辆舱门、工业设备柜门、嵌入式柜体的安装需求开发的，区别于外凸式明装拉手，其核心设计目标是消除安装后表面的外凸结构，避免人员通行、设备转运过程中发生勾挂磕碰，在方舱设备、特种车辆内饰、嵌入式机电柜这类对空间平整度有要求的场景中适配性极强。从实际使用场景来看，这类拉手常应用在需要频繁启闭、但外表面不能有突出结构的部位，比如车载设备舱的侧开检修门、洁净车间嵌入式储物柜的柜门、实验室通风柜的观察门，外凸拉手容易在人员操作、物料转运时勾住线缆、工服或者转运箱体，暗装嵌入式的结构完全贴合安装面，安装完成后拉手外沿与门板表面齐平，能有效规避这类安全隐患。

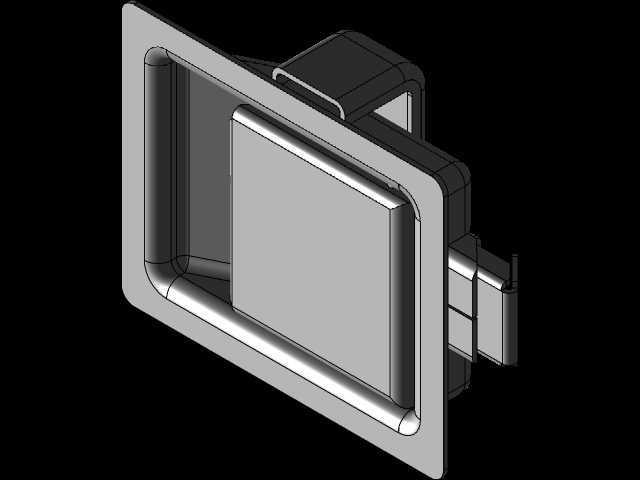

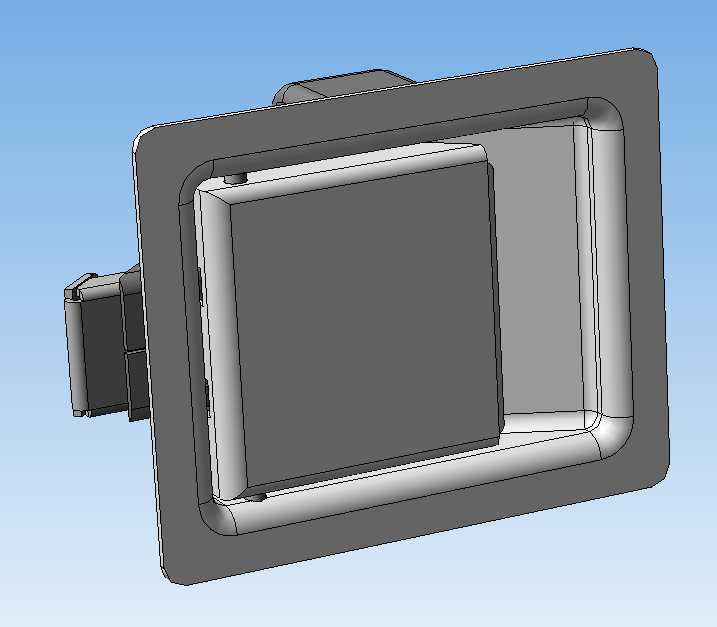

　　设计思路上，首先确定了嵌入式安装的核心边界：整个拉手的主体采用沉台结构，安装时需要在门板上开出对应尺寸的矩形安装孔，拉手的外边框作为安装定位面，搭在门板开孔的外侧，背面设置的卡扣与定位柱直接卡入门板开孔内，不需要额外加装外露的固定螺丝，既保证了安装后的外观整体性，也减少了安装工序，现场装配时只需要将拉手对准开好的孔位按压到位即可完成固定，适配的门板厚度覆盖常见的1.2mm到2.5mm冷轧钢板、15mm到25mm的复合板材，能满足大部分工业柜体、舱门的板材使用需求。

　　功能特性层面，拉手的握持区域做了内凹的圆弧过渡处理，手指扣入的深度经过实际握持测试，成年人四指前端可以顺利扣入内凹空间，施力启闭柜门时不会出现硌手、滑脱的问题，握持区域的边缘做了R2的圆角处理，没有尖锐的铣边棱角，即使操作人员戴薄劳保手套操作，也不会勾挂手套纤维或者划伤手部。拉手的主体结构做了等壁厚设计，主体壁厚均匀控制在2.5mm，不管是采用注塑工艺生产工程塑料材质的拉手，还是采用压铸工艺生产锌合金、铝合金材质的拉手，都能避免成型过程中出现缩痕、翘曲的问题，结构强度上，在拉手背部与安装边框的衔接位置设置了加强筋，日常启闭柜门施加150N的拉力时，整个结构不会出现塑性变形，满足工业场景下的频繁使用需求。

　　外形尺寸与安装边界方面，整个拉手的外框轮廓为矩形，外框的长宽尺寸比内部安装沉台大8mm，形成一圈4mm宽的安装压边，压边的背面设置了一圈浅槽，可以嵌入薄橡胶密封条，当拉手安装在有防尘、防水需求的舱门上时，这圈密封条可以填充拉手与门板之间的安装缝隙，避免灰尘、喷淋水从安装缝隙进入柜体内部。内凹的握持腔深度为22mm，这个深度既保证了足够的手指握持空间，又不会因为腔体过深导致拉手整体突出门板背面过多，占用柜体内部的安装空间，拉手背部的卡扣结构突出背面的高度为6mm，安装完成后整个拉手在门板背面的突出量不超过28mm，不会和柜体内侧安装的导轨、电气元件、储物隔板发生干涉。

　　从结构细节来看，拉手的外边框与内凹握持腔的衔接位置做了渐变圆弧过渡，没有直角应力集中区域，在承受大拉力载荷时，应力可以均匀分散到整个边框结构上，不会在转角位置出现断裂问题。针对不同的使用场景，这个结构还可以做适配调整，比如在有锁止需求的舱门上，可以在握持腔的预留位置加装锁芯结构，不需要改动整体的安装尺寸，就能实现带锁暗装拉手的功能拓展；如果应用在有防静电要求的电子设备柜体上，只需要在原料中添加抗静电剂，或者在结构上预留接地端子的安装位，就能满足防静电的使用要求。

　　实际选型适配时，需要注意门板开孔的尺寸公差要控制在±0.2mm以内，开孔边缘的毛刺要打磨平整，避免安装时毛刺刮伤拉手的卡扣结构，导致固定不牢；如果是在弧形门板上安装这类拉手，需要提前确认门板的曲率半径，当曲率半径小于500mm时，需要对拉手的安装压边做随形弧度调整，保证压边能完全贴合门板表面，避免出现安装缝隙。这款拉手的结构没有多余的装饰性设计，所有的曲面、棱角、加强结构都围绕安装便捷性、使用可靠性、空间适配性三个核心需求设计，没有为了外观做冗余的造型，完全服务于工业场景下的实际使用需求。
