带可调挡块的钩式定位支撑夹具

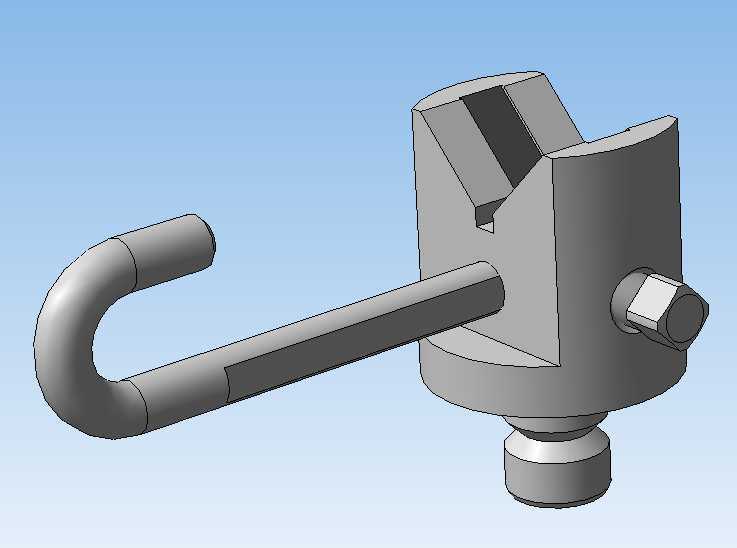

　　这类带可调挡块的钩式支撑件，多应用在工装夹具的定位工位、小型工件装夹的辅助支撑场景，也可在非标自动化设备的工件临时承托、焊接工装的侧向定位环节使用，日常在钳工台的辅助装夹、小型检测工位的工件定位中也能见到它的身影。从结构功能来看，主体上部的V型开口槽主要用来承接轴类、带棱边的小型工件，槽口的角度做了适配常规圆轴、方料的通用设计，能在放置工件时自动完成初步对中，减少定位调整的时间。侧面伸出的弯钩结构并非冗余设计，在装夹带孔、带挂边的工件时，弯钩可以穿过工件孔位或者勾住工件边缘，配合上部的V型槽形成双向限位，避免工件在加工、检测过程中出现侧向滑移，尤其是在工件承受侧向切削力、轻微敲击力的时候，弯钩的限位作用能大幅降低工件移位的概率。

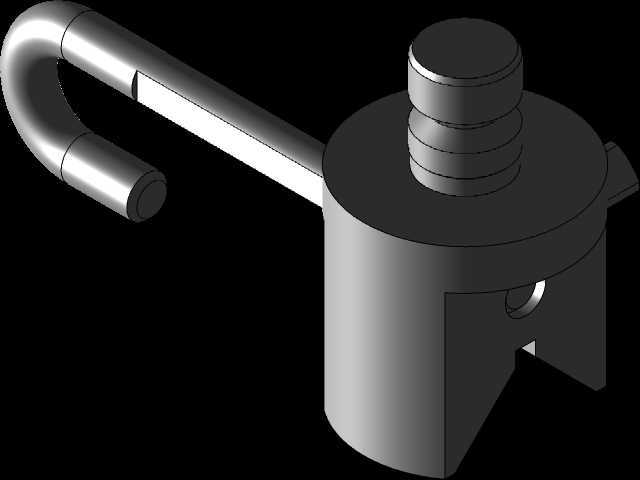

　　侧面的锁紧调节结构采用了侧置旋钮式设计，旋钮的滚花处理适配徒手操作的需求，不需要额外借助扳手就能完成挡块位置的锁紧与松开，调节时可以根据工件的实际尺寸，滑动内部的挡块调整支撑的有效行程，调整到位后旋紧旋钮就能靠内部的顶紧结构固定挡块位置，这种设计相比螺栓顶紧的结构，调节效率更高，适合频繁更换工件规格的小批量加工场景。底部的连接柱采用了阶梯式圆柱设计，柱身的直径公差按照工装常用的安装孔配合精度设计，能直接插入标准工装平台的孔位，或者适配专用夹具的安装座，阶梯处的轴肩可以作为安装定位面，控制支撑件的安装高度，保证支撑面的高度一致性，不需要额外加装垫片调整高度。

　　设计过程中，主体的壁厚做了均匀化处理，避免壁厚差异过大导致的热处理变形、加工应力残留问题，V型槽的开口边缘做了微小的倒角处理，既可以去除加工毛刺，也能避免工件放置时被锐边刮伤表面，对于表面质量要求高的有色金属工件、精加工工件来说，这个细节能有效减少装夹带来的表面损伤。弯钩部分做了圆弧过渡处理，没有尖锐的折角，一方面是减少应力集中，避免弯钩在承受拉力时出现断裂，另一方面圆弧面接触工件时，不会像直角结构那样在工件表面留下压痕。调节挡块的滑动面和主体内部的滑槽采用了小间隙配合，间隙控制在既能顺畅滑动，又不会出现明显晃动的范围，保证挡块调整到位后，支撑面不会出现偏移，锁紧后挡块的支撑面和V型槽的定位面保持垂直，保证定位精度。

　　从安装边界来看，底部安装柱的长度适配常规工装板的厚度，安装后不会出现柱身过长干涉下方结构、过短固定不牢的问题，主体的外径尺寸控制在常规手动夹具的操作范围内，安装时相邻夹具的间距不需要预留过大的操作空间，能有效提高工装平台的空间利用率。弯钩的伸出长度经过测算，既可以满足常规小型工件的勾挂限位需求，又不会因为伸出过长导致刚性不足，在承受常规装夹力时不会出现明显的变形。整体结构没有复杂的异形曲面，加工时可以采用常规的铣削、车削工艺完成，不需要特殊的定制刀具，加工成本可控，后期维护也比较方便，如果锁紧结构出现磨损，只需要更换内部的顶紧块就能恢复锁紧精度，不需要整体更换整个支撑件。在实际使用中，这类支撑件可以多个组合使用，针对长轴类工件可以布置两个支撑形成两点定位，配合端部的挡块完成全长方向的定位，针对异形工件也可以单独使用，作为辅助支撑抵消工件的装夹变形，尤其是在薄壁件的加工场景中，可调式的支撑可以根据工件的实际形变情况调整支撑高度，避免装夹力过大导致工件变形，影响最终的加工精度。
