嵌入式暗装家具拉手组件结构设计

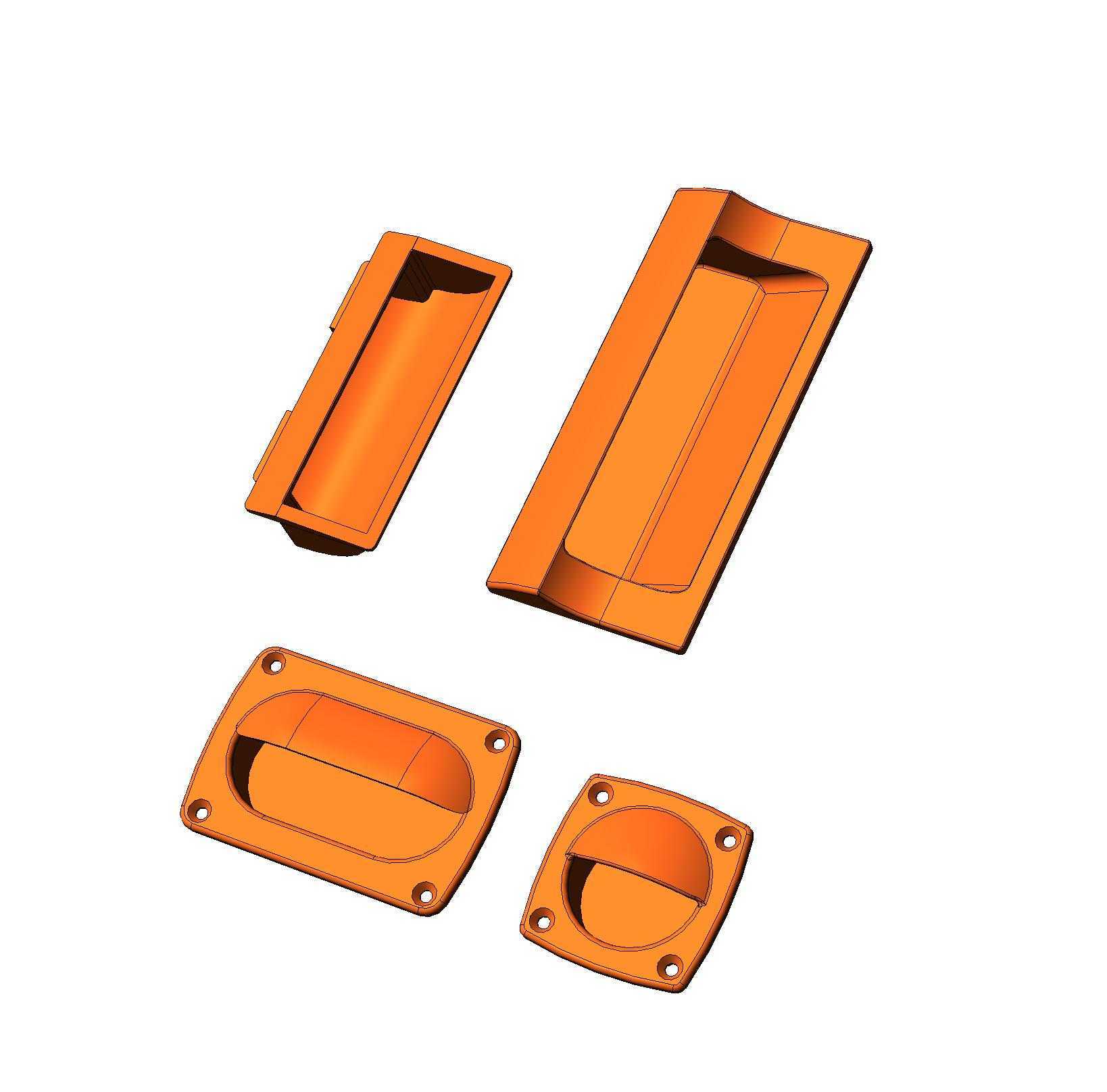

　　这套暗装式家具拉手组件，主要面向板式家具、定制柜体的内嵌式安装需求设计，区别于外凸式明装拉手，整套组件完全嵌入板材预设的安装槽内，安装完成后拉手表面与板材外表面基本齐平，不会出现外凸结构剐蹭衣物、磕碰人员的问题，尤其适用于推拉门衣柜、嵌入式抽屉、榻榻米储物格、儿童房柜体这类对空间安全性、外观整洁度要求较高的场景。整套组件拆分来看包含四个独立零件，分别是外装饰盖板、内嵌握持槽体、安装固定底座、内侧封挡板，所有零件均采用注塑成型工艺适配，壁厚均匀控制在1.8-2.2mm区间，既保证了塑料件成型时的流动性避免缩痕，也能满足日常使用中反复握持的结构强度要求。从实际安装逻辑来看，首先需要在对应板材的安装位置铣出对应尺寸的矩形沉槽，

　　沉槽深度与底座安装边的厚度匹配，固定底座四周带四个安装孔，通过自攻螺丝从沉槽内部将底座锁紧在板材上，底座的法兰边完全压合在沉槽的台阶面上，保证安装后底座不会出现松动移位；握持槽体嵌入底座内部，槽体的内凹曲面完全按照成年人手指握持的弧度设计，内凹深度控制在25mm，手指伸入后可以完全发力拉动柜门或抽屉，不会出现抠不住、打滑的问题；外装饰盖板扣合在底座外侧，盖板边缘做了0.5mm的圆角过渡，完全遮盖住底座的安装螺丝与板材铣槽的毛边，保证外观的整体性；内侧封挡板安装在板材背面，对应槽体的位置做了弧形避让，既可以避免槽体内部积灰落入柜体内部，也能从背面限位槽体，避免长期使用后槽体出现前后窜动。设计过程中特意做了零件之间的卡扣配合结构，

　　所有盖板与底座、槽体与底座的连接都不需要额外螺丝固定，安装时对准卡位按压即可完成装配，后期如果需要更换拉手颜色或者清理槽体积灰，只需要用平口工具轻轻撬开盖板即可拆卸，不需要整体拧下底座螺丝，维护便捷性更高。从安装边界尺寸来看，整套组件适配16-18mm厚度的常规家具板材，外装饰盖板的外形尺寸为120mm60mm，对应的板材铣槽尺寸为105mm45mm，沉台深度3mm，安装孔位的中心距为95mm和40mm，和市面上常规的暗装拉手开孔尺寸保持通用互换性，不需要特殊定制开孔刀具，现场安装时用常规的修边机即可完成开槽作业。零件的所有棱角位置都做了R1以上的圆角处理，一方面是避免注塑成型时出现应力集中导致零件开裂，

　　另一方面也避免安装和使用过程中锐角划伤操作人员或者用户。握持槽的内部做了细微的防滑筋条设计，筋条高度0.3mm，不会积灰但能增加手指接触时的摩擦力，即使手上有轻微汗液也能稳定发力拉动柜门。整套结构没有多余的外露零件，安装完成后外观简洁流畅，适配现代简约、极简、轻奢等多种家具设计风格，同时因为没有外凸结构，在小户型空间内走动时不会被拉手磕碰，尤其适合过道狭窄的柜体布局场景。
