拼接式电机定子铁芯结构设计

项目分类:电机 发布时间:2021-12-19 ID:466610
  • 拼接式电机定子铁芯结构设计
  • 拼接式电机定子铁芯结构设计
  • 拼接式电机定子铁芯结构设计

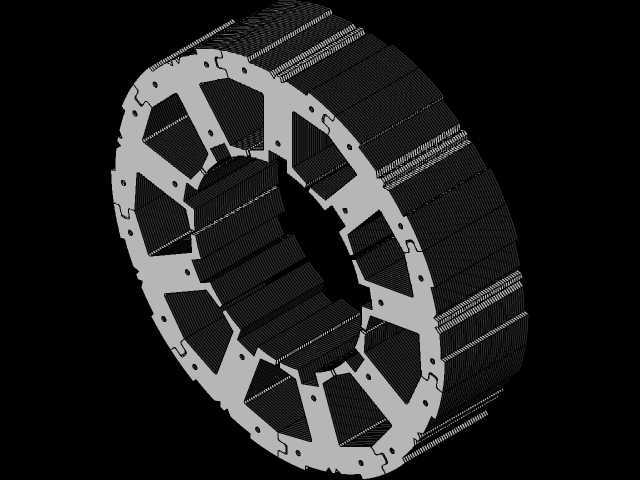

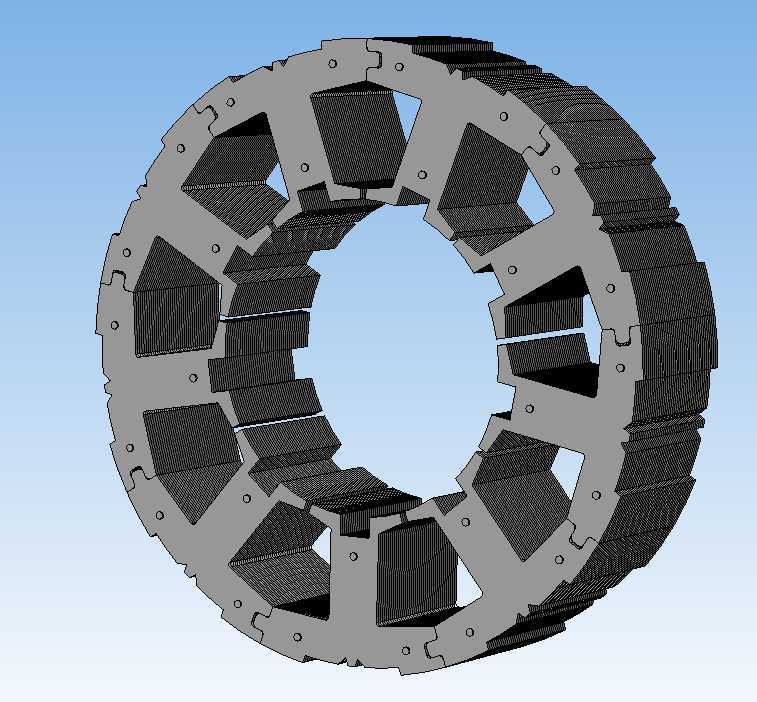

  在中小型永磁同步电机、伺服驱动电机的量产制造场景中,定子铁芯的结构设计直接决定了电机的槽满率、绕组加工效率与整机运行的电磁性能,这款拼接式定子结构正是针对传统整体式定子绕线难度大、槽满率上限低的痛点开发的结构方案。不同于传统整体冲压叠压的定子铁芯,该结构采用分块拼接的设计思路,将整圈定子沿齿部中线拆分为多个独立的定子齿单元,每个单元单独完成绝缘骨架安装与漆包线绕制后,再通过单元端部的凹凸卡扣结构拼接成完整的环形定子,这种设计能让绕线工序直接在单个齿块上完成,无需预留整圈绕线的操作间隙,槽满率可以比传统整体定子提升15%以上,同时大幅降低绕线设备的行程要求,减少绕线过程中的漆包线损伤概率。从结构细节来看,

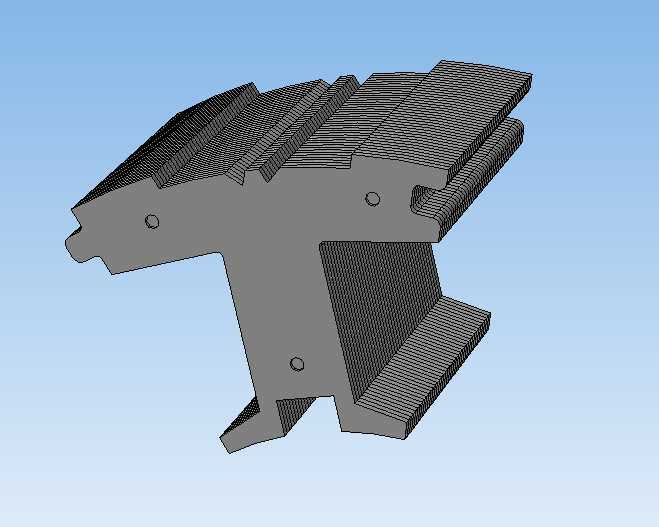

  每个定子齿单元的轭部两端设计有互锁的卡扣结构,拼接时相邻单元的凸台与凹槽精准嵌合,叠压完成后卡扣的过盈配合能保证整圈铁芯的圆度与结构刚度,避免电机运行过程中因电磁振动出现拼接缝错位的问题;齿部与轭部的衔接处做了圆弧过渡处理,能有效降低磁路经过该区域时的磁阻,减少铁芯的涡流损耗与局部发热。每个齿块上预留的小圆孔是叠压工艺定位孔,在硅钢片冲压叠压工序中,定位销穿过这些孔保证每一片硅钢片的对齐精度,叠压到设计厚度后通过焊接或者扣点将单个齿块的硅钢片紧固为整体,避免叠片松散影响磁路性能。从安装边界来看,该定子的外圆为整圆设计,可直接与电机机壳的内孔采用过盈配合或者热套装配,外圆表面无需额外设计定位键槽,

  依靠拼接后的整圆刚度就能保证与机壳的同轴度;内圆为定子齿的极靴面,加工时需要保证整圈内圆的圆柱度,避免与转子永磁体之间的气隙不均匀,导致电机运行时出现转矩波动、电磁噪音增大的问题。齿靴的形状经过优化,极靴边缘做了微小的倒角处理,既能固定嵌入槽内的绕组,避免绕组从槽口脱出,又能优化气隙磁密的波形,降低齿槽转矩。在实际应用场景中,这类拼接定子多用于工业伺服电机、新能源汽车辅助驱动电机、家用变频压缩机电机等对电机功率密度、绕组加工效率要求较高的场合,相比整体式定子,分块绕线的工艺可以采用高速多轴绕线设备同时对多个齿块进行绕制作业,生产效率提升40%以上,同时绕组的端部长度可以做的更短,减少端部铜损,提升电机的整机效率。

  设计过程中需要重点控制拼接缝的位置精度,每个拼接缝的间隙需要控制在0.02mm以内,间隙过大会导致磁路在拼接处的磁阻骤增,不仅会降低电机的输出转矩,还会导致该区域的铁芯损耗增大,局部温升超标;同时卡扣的配合过盈量需要经过反复验证,过盈量太小会导致拼接后铁芯刚度不足,压入机壳时容易出现散片,过盈量太大则会导致拼接时硅钢片受挤压变形,铁损上升。此外,每个齿块的重量一致性需要严格管控,硅钢片叠压时的厚度偏差控制在0.03mm以内,避免拼接后整圈定子出现动平衡超差的问题,减少电机高速运行时的振动。该结构的槽型为平行齿结构,槽口宽度设计为窄槽口形式,既能满足绕线后绕组嵌入的操作要求,又能减少气隙磁场的谐波含量,降低电机的电磁噪音;轭部的厚度经过磁路仿真优化,在保证磁路饱和裕度的前提下尽可能减小轭部厚度,缩小定子的整体外径,提升电机的功率密度。在装配流程上,单个齿块完成绕线、绝缘检测后,在专用的拼接工装上依次将所有齿块拼接为整圆,工装的定位基准为定子内圆,保证拼接后的内圆圆度,拼接完成后在定子外圆采用激光焊接几道轴向焊缝,进一步提升整圈定子的结构强度,之后再进行整体浸漆处理,让绕组与铁芯之间形成牢固的绝缘整体,提升电机的防潮、抗震性能。
