ABB MS132-K手动电动机起动器结构

　　这款手动电动机起动器常见于低压配电盘、小型设备就地控制回路、机床辅助电机控制单元、输送线单机控制工位这类场景，在三相异步电机的直接起停控制回路里，它同时承担了手动操作分合、过载保护、短路瞬时保护的多重作用，不需要额外搭配独立的隔离开关和小型断路器就能完成小功率电机的近端控制，不少设备厂做单机配套时会优先选这类集成式元件，能减少柜内元件排布的空间占用，也能简化二次回路的接线工作量。

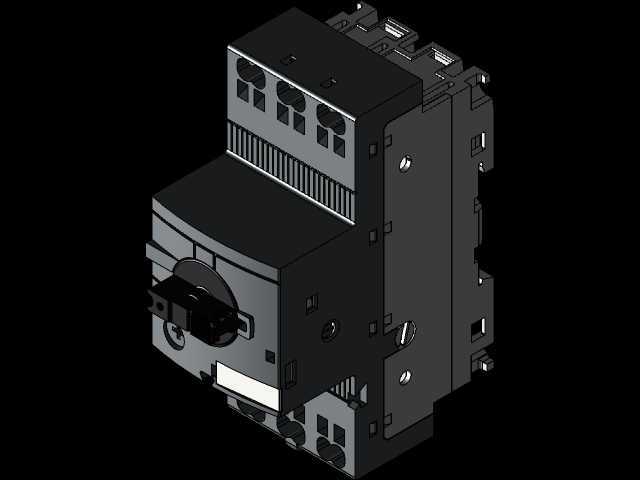

　　从结构设计来看，这款起动器采用导轨式安装的基座结构，主体分为进线端、操作机构、脱扣单元、出线端几个核心部分，上部的三个进线端子带有防触电护罩结构，端子内部采用压线框式接线结构，能适配不同线径的铜芯导线，拧紧螺丝时压线框会均匀包裹导线线芯，避免单股线压接时出现散丝、虚接的问题，下部的出线端和进线端结构对称，同样带防护挡板，能避免接线时误触带电部位。侧面的黑色安装卡扣结构是标准35mmDIN导轨适配结构，安装时只需要把卡扣卡在导轨上推压到位就能完成固定，拆卸时用一字螺丝刀撬动卡扣的解锁位就能快速拆下，不需要额外的固定螺丝，适配目前行业内通用的安装导轨规格，能和同系列的辅助触点、信号触头、分励脱扣器直接拼接安装，拼接时元件侧面的定位凸台和凹槽会自动对齐，内部的联动机构会直接和主单元的操作轴卡合，不需要额外调整间隙。

　　正面的操作手柄带有明显的分合位置标识，红色的操作拨杆在合闸位置时会突出于面板表面，分闸位置时会收回到面板凹槽内，操作人员在现场能快速通过手柄位置判断回路的通断状态，手柄的操作力经过调校，既不会因为太松导致受振动误分闸，也不会因为太紧导致现场操作费力，手柄和内部机构的连接采用方形轴孔配合，长期操作也不会出现打滑、空程的问题。操作手柄旁的圆形旋钮是额定电流整定调节部件，转动旋钮时能对应调整热脱扣的动作电流值，适配不同功率等级的电机额定电流，整定刻度直接刻印在壳体表面，调节时能清晰看到当前整定值，不需要额外对照参数表换算。

　　壳体的散热结构设计在上下端子之间的格栅区域，这些格栅既保证了壳体的防护等级，又能让内部脱扣元件工作时产生的热量自然散出，避免长期工作时内部积热导致脱扣特性偏移。壳体上的多个定位小凸台是用来拼接附件的定位结构，不管是加装侧面的辅助触点还是顶部的进线端子护罩，都能通过这些凸台快速定位，保证附件安装后和主单元的间隙均匀，不会出现错位、卡滞的问题。

　　从安装边界来看，这款起动器的整体宽度适配常规的低压柜元件排布间距，安装时左右两侧预留不小于10mm的散热间隙就能满足长期工作的散热要求，上下方的接线空间预留不小于50mm就能满足导线弯曲半径的要求，不需要额外预留过大的柜内空间，在做小型控制箱排布时，能和接触器、继电器、端子排等元件紧凑排布，有效缩小箱体的整体尺寸。

　　在实际使用中，这类起动器的热脱扣单元采用双金属片结构，当电机出现过载电流时，双金属片受热弯曲触发脱扣机构，快速分断主回路，避免电机绕组因为长期过载过热烧毁；短路保护的瞬时脱扣结构采用电磁式结构，当回路出现短路大电流时，电磁机构会瞬间动作，在几毫秒内分断触头，切断故障电流，保护后端线路和电机。手动操作的结构设计让现场维护人员能直接在设备旁分断回路，不需要跑到总配电柜处操作，在设备检修时可以直接把起动器拨到分闸位置，作为明显的断开点保障检修安全，部分场景下还会在操作手柄处加装挂锁结构，上锁后其他人无法误合闸，满足电气检修的安全规范要求。

　　建模过程中对这类元件的细节还原需要重点关注几个部分：一是导轨安装卡扣的活动行程，要还原卡扣的弹性活动结构，保证虚拟装配时能模拟真实的安装卡合过程；二是操作手柄的转动角度，要和真实产品的分合闸行程一致，合闸、分闸、脱扣三个位置的角度要准确，避免做机构动画时出现动作错位；三是接线端子的压线结构，要还原压线框的内部结构，方便后续做接线工艺的模拟演示；四是壳体表面的所有标识刻印位置，要和实物对齐，保证模型用于装配指导时的准确性。不少做低压柜三维排布的工程师会用到这类元件模型，准确的外形尺寸和安装定位点能直接用于柜内元件的干涉检查，提前排查接线空间不足、元件和柜门碰撞、排布间隙不够等问题，减少实际生产装配时的整改工作量。
