阿马达折弯机配套定位挡料结构

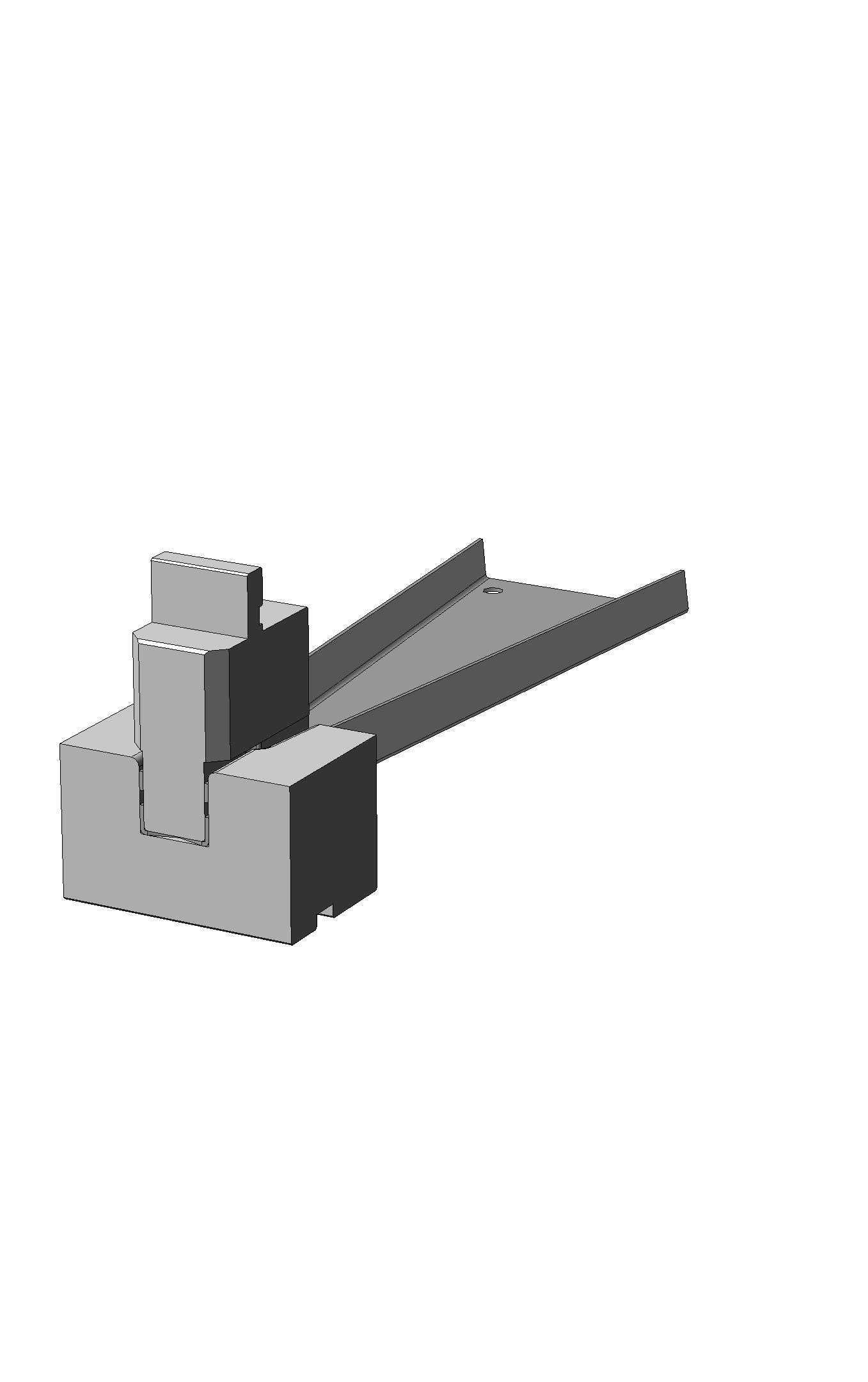

　　在钣金折弯加工的实际生产场景里，这类配套阿马达设备的挡料定位结构，是保障折弯尺寸一致性、降低人工对位误差的核心工装部件，日常主要适配数控折弯机的后挡料工位，承担板料进给时的轴向定位、侧向限位作用，尤其在批量加工薄板类钣金件时，能大幅减少每片料的对位校准时间，避免人工靠位带来的角度偏差、尺寸超差问题。从结构设计逻辑来看，整个组件采用分体式块体拼接思路，底部的基座块作为整个结构的安装基准，底面预留了与折弯机后挡料导轨适配的安装槽位，安装时可直接卡入导轨的T型槽内，通过侧面的紧定螺钉完成锁固，不需要额外打孔改造设备原有工位，适配性较强。基座上方叠加的多层阶梯块，是针对不同折弯边高度设计的定位承靠面，

　　不同高度的阶梯面分别对应不同折边高度的板料承靠需求，加工时不需要反复调整挡料器的前后位置，只需要将板料抵靠到对应高度的阶梯面上，就能快速完成不同规格折边的定位，这种阶梯式设计能减少工位调整的辅助时间，适配多品种小批量的钣金加工场景。侧方延伸的斜向托料臂，主要针对长度超过300mm的长条形板料设计，加工长板时板料悬垂段容易因为自重产生下挠，导致折弯线偏移，这个斜向臂的上平面与定位基准面保持齐平，能托住板料的悬垂部分，让板料在折弯过程中始终保持水平状态，避免因为板料变形带来的折弯角度误差。从安装边界来看，整个结构的基座宽度控制在120mm以内，长度方向尺寸为180mm，安装时不会占用后挡料工位过多的横向空间，

　　同一根导轨上可以同时安装2-3组该结构，配合完成复杂折弯件的多点定位；斜向托料臂的伸出长度为220mm，托举面距离基座底面的高度为45mm，适配常规下模开口高度下的板料托举需求，不会和折弯机的下模、压料机构产生运动干涉。在功能特性上，所有承靠面都做了直角清根处理，承靠边缘的直线度控制在0.02mm以内，保证板料抵靠时不会因为接触面存在圆角、毛刺导致定位偏移；块体之间采用定位销加螺栓的连接方式，长期使用出现磨损后，可以单独更换磨损的接触块，不需要整体更换整个工装，降低了工装维护成本。实际生产验证中，这类挡料结构在加工1-3mm厚的冷轧钢板、铝板时，定位重复精度可以控制在0.1mm以内，完全满足常规钣金件的折弯公差要求；

　　针对不锈钢板这类表面容易划伤的板材，还可以在承靠面粘贴聚氨酯垫片，避免硬接触刮伤板材表面，适配不同材质的加工需求。设计时还考虑了不同规格折弯机的适配性，基座的安装槽宽度做了可调式设计，通过更换不同厚度的镶条，可以适配20mm、22mm两种常见规格的后挡料导轨，不需要针对不同设备单独制作工装，提升了组件的通用性能。斜向托料臂的角度设置为15度，这个角度是结合常规折弯时板料的送料姿态确定的，操作人员送料时板料可以顺着斜臂自然滑到定位基准面，不需要刻意抬料对位，能降低操作人员的劳动强度，提升上下料的流畅度。整个结构没有复杂的运动部件，全部为刚性块体拼接结构，日常使用中基本不需要复杂维护，只需要定期清理承靠面上的铁屑、杂物，检查连接螺栓的紧固状态，就能长期保持定位精度，适合车间多班次连续生产的使用场景。在加工异形折弯件时，还可以通过在阶梯块上加装定制的定位靠钉，拓展定位点位，完成带缺口、异形轮廓板料的定位加工，不需要额外制作专用工装，进一步拓展了该结构的使用范围。
