拉刀配套刀座壳体结构设计

　　在金属切削加工的拉削工序场景中，拉刀的装夹定位精度直接决定了键槽、内孔型面的加工公差，这款刀座壳体作为拉床工装的核心承载构件，主要承担拉刀工作段的径向支撑、轴向导向以及切削过程中的载荷传递作用。从实际加工工况来看，拉削作业时刀具会承受持续的轴向进给力与断续切削带来的径向振动，壳体的结构刚性直接影响拉刀的进给直线度，一旦壳体出现形变或者定位偏差，加工出的工件型面会出现锥度、表面振纹等质量缺陷，严重时甚至会造成拉刀崩齿报废。

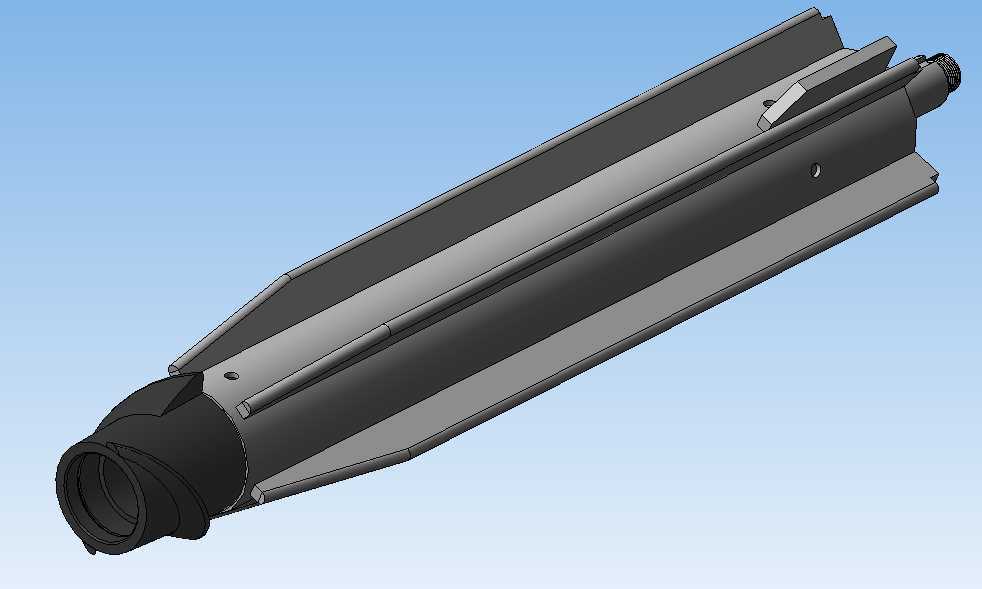

　　从结构设计逻辑来看，这款壳体采用了分段式的腔体设计，靠近前端的安装端设置了阶梯式的定位止口，能够与拉床主轴端的连接法兰实现精准配合，止口的配合公差选用H7/h6的间隙配合等级，既保证安装时的同轴度要求，又能避免过盈配合带来的拆装困难。壳体中段为长直型的导向腔体，内壁设置了三条均匀分布的导向棱，棱边经过磨削加工后表面粗糙度控制在Ra1.6以内，能够与拉刀杆部的导向槽形成滑动配合，在拉刀进给过程中持续约束径向跳动量，根据实际加工验证，这种三棱导向结构相比传统的全圆柱面导向，接触面积减少了60%以上，能够有效降低滑动摩擦带来的温升，同时减少铁屑嵌入配合面的概率，降低刀具拉伤的风险。

　　壳体尾部设置了快换式的锁紧接口，采用了锥面加径向销钉的锁紧结构，锥面选用1:20的自锁锥度，能够在拉刀进给时自动锁紧，同时在换刀时只需拔出径向销钉即可快速拆卸，换刀时间相比传统螺纹锁紧结构缩短70%左右，适配批量加工场景下的频繁换刀需求。壳体外壁设置了四条沿轴向分布的加强筋，筋板高度为壳体壁厚的1.5倍，在不显著增加整体重量的前提下，将壳体的抗弯截面模量提升了2.3倍，能够有效抵消拉削过程中产生的弯曲力矩，避免长悬臂结构带来的形变问题。

　　从安装边界尺寸来看，壳体总长度适配630mm行程的普通卧式拉床，前端安装法兰的外径为120mm，止口内径为50mm，能够适配直径40-50mm范围的标准拉刀，尾部锁紧接口的锥面大端直径为35mm，可匹配市面上主流的快换式拉刀夹头。壳体的安装定位基准为前端止口的轴线与法兰端面，安装时需要保证法兰端面与拉床主轴端面的平行度误差不超过0.02mm，止口轴线与拉床进给方向的同轴度误差不超过0.015mm，否则会导致拉刀进给时出现别劲现象，加剧刀具磨损。

　　在实际应用中，这款壳体除了用于普通内孔拉床的刀具装夹外，还可适配键槽拉床、花键拉床的工装改造，只需更换尾部的锁紧夹套即可适配不同规格的拉刀，通用性较强。针对干式切削的加工场景，壳体的导向棱位置还预留了微量润滑通道，可直接接入机床的油气润滑系统，在拉削过程中持续向导向面输送润滑油雾，进一步降低滑动摩擦系数，延长壳体与拉刀的使用寿命。壳体的材质选用40Cr合金钢，经过调质处理后硬度达到HB240-280，导向棱表面经过高频淬火处理，硬度达到HRC50-55，具备足够的耐磨性与抗冲击性能，能够满足连续批量加工的使用需求。
