圆形永磁吸盘机床装夹工装结构

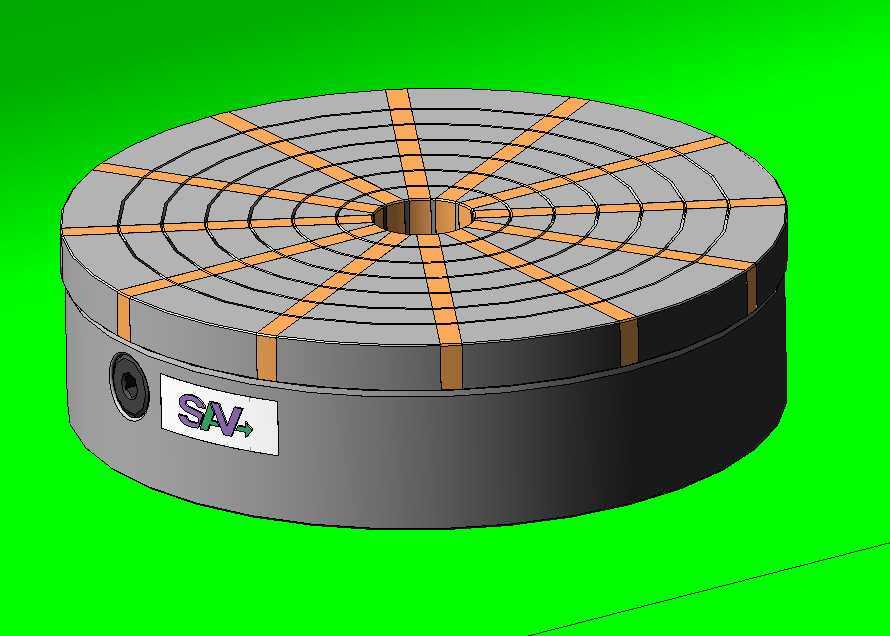

　　在平面磨床、数控车床、电火花成型机等设备的精密加工场景中，圆形永磁吸盘是承担导磁工件装夹定位的核心工装部件，尤其适配盘类、环类、薄片状导磁工件的加工工序，相比传统机械压板装夹，不会产生装夹压痕，也不会因夹紧力不均导致薄壁工件变形，同时能大幅缩短工件装夹找正的辅助时间，提升批量加工的工序效率。这款圆形永磁吸盘整体采用圆盘式主体结构，盘面为同心圆式极芯排布，径向均匀分布多道隔磁铜条，将磁路分割为均匀的辐射状磁极单元，保证盘面各区域磁力分布均匀，不会出现局部磁力不足导致的工件夹持偏移问题。从结构设计逻辑来看，其内部采用高矫顽力永磁体作为磁源，通过侧面的旋钮开关切换磁路通断状态，开关拨至吸合工位时，内部磁路形成闭合回路，

　　磁力线穿透盘面作用于待加工工件，产生稳定的夹持吸力；开关拨至卸荷工位时，磁路在吸盘内部形成闭合，盘面几乎无剩磁，可轻松取下加工完成的工件，无需额外的退磁操作。设计过程中重点考虑了安装适配性，吸盘底部为精加工基准平面，可直接通过法兰连接或T型槽螺栓固定在机床工作台面上，中心预留的通孔可适配机床的主轴吹气、冷却液贯通或者工件定位销穿过的需求，盘面的平面度、平行度公差均按照精密级工装要求控制，保证装夹后工件的基准面与机床运动轴的平行精度。在实际加工应用中，这类吸盘可覆盖从薄到0.5mm的导磁钢片到厚重环形法兰件的装夹需求，辐射状的磁极排布对于不同直径的圆形工件都能提供足够的磁力接触面积，避免工件在磨削力、切削力作用下发生位移。

　　侧面的开关旋钮做了防滑滚花处理，操作时无需额外工具即可手动切换状态，旋钮旁的标识清晰标注了吸合与释放的旋转方向，避免现场操作失误。吸盘的外壳采用高强度导磁钢材焊接加工后整体时效处理，消除内部焊接应力，长期使用不会因应力释放导致盘面变形，盘面的磁极条与基体采用过盈配合装配，经过精密平面磨削加工，表面粗糙度达到Ra0.8以下，既保证磁极与工件的贴合度，也能减少盘面磨损，延长工装使用寿命。在安装边界方面，这类圆形吸盘的外径规格可适配不同尺寸的机床工作台，安装时需保证吸盘底面与工作台面完全贴合，无铁屑、杂物垫在结合面之间，否则会导致盘面倾斜，直接影响加工工件的平面度精度；中心通孔的尺寸设计兼顾了通用性，可适配多数常规机床的中心出水、

　　定位机构的尺寸要求，无需额外做转接改造。相比电磁吸盘，这款永磁吸盘无需外接供电线路，不存在断电失磁导致工件飞出的安全隐患，也不会因线圈发热导致盘面热变形，更适合高精度、长时间连续加工的工序场景，在工具磨床、刀具刃磨设备上也可用来装夹待修磨的导磁刀具坯件，应用覆盖范围较广。设计时还考虑了日常维护的便利性，吸盘外壳做了发黑防锈处理，切削液、磨削液不易在表面残留锈蚀，日常使用后只需清理干净盘面的铁屑即可，无需复杂的保养流程。
