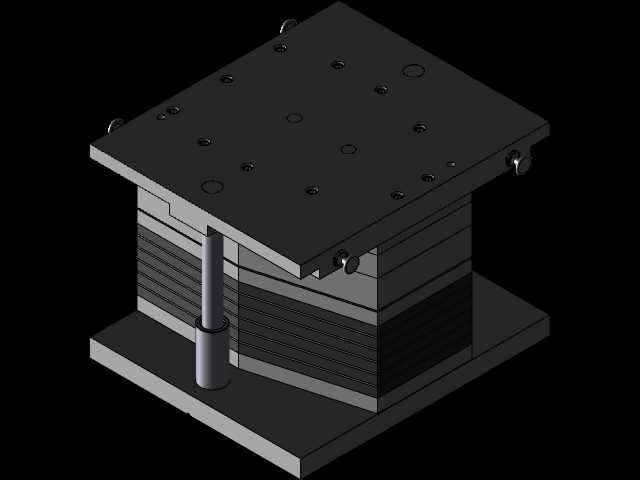

异形框类冲压成型模具型腔结构件

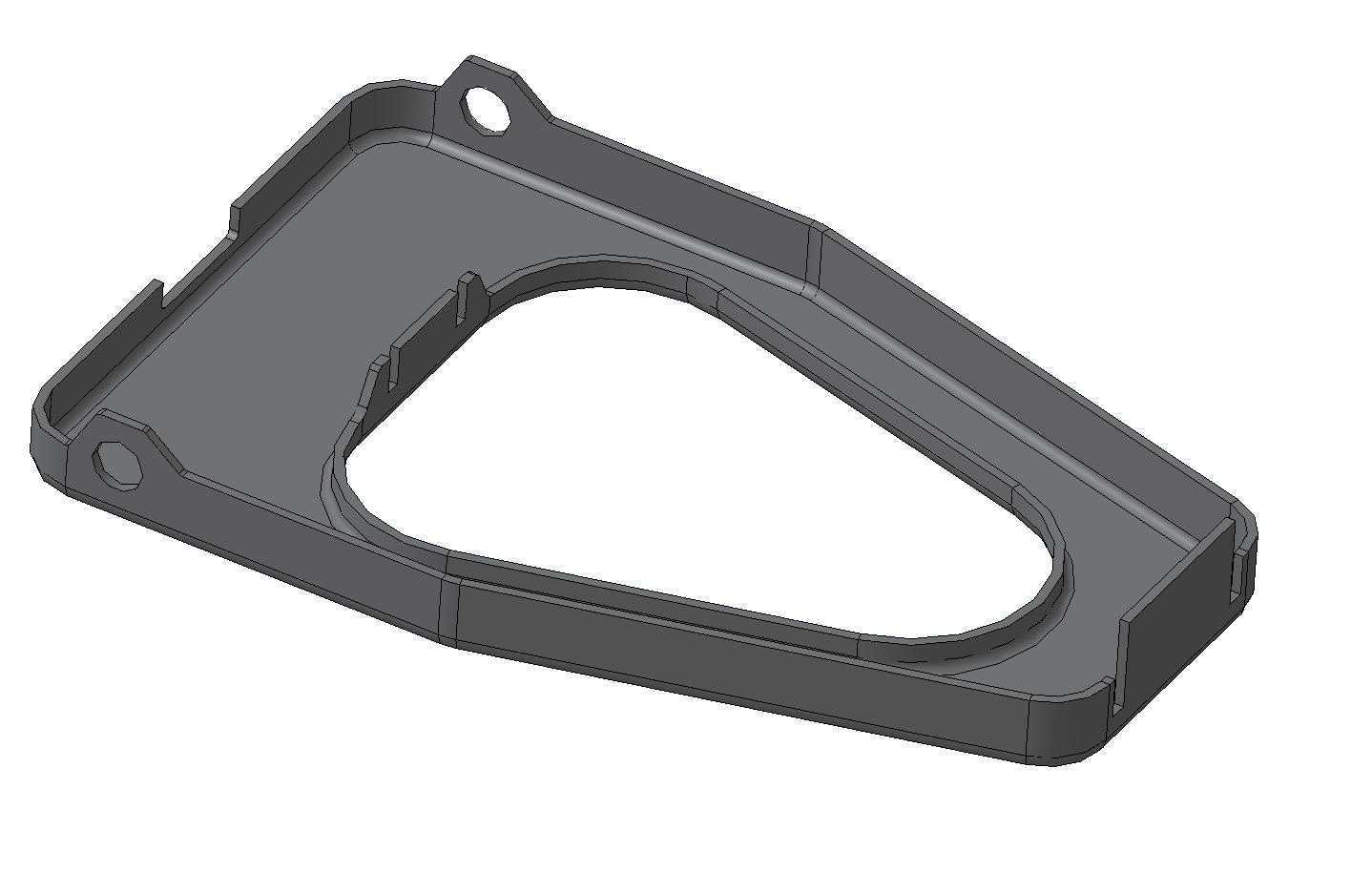

　　这类异形框型结构件多用于冲压成型工序的模具配套定位与承托环节，在薄板类五金件连续冲压产线里，这类构件承担着坯料定位、成型过程中料带边缘约束、成型后工件初定位托举的核心作用，区别于标准矩形框类定位件，该结构采用非对称的异形轮廓设计，完全匹配对应冲压工件的外轮廓边界，能够在冲压合模过程中精准限制料片的横向窜动，避免成型过程中出现料片偏移导致的成型缺料、褶皱、边缘飞边超差等常见冲压缺陷。从结构设计逻辑来看，该构件整体采用薄壁围边结构，围边高度根据对应冲压件的成型深度做匹配设计，围边内侧做了连续的台阶让位结构，能够避让冲压成型过程中凸模的下行行程，同时在围边的两个对角位置设计了带通孔的安装耳位，安装孔的位置公差控制在±0.02mm范围内，

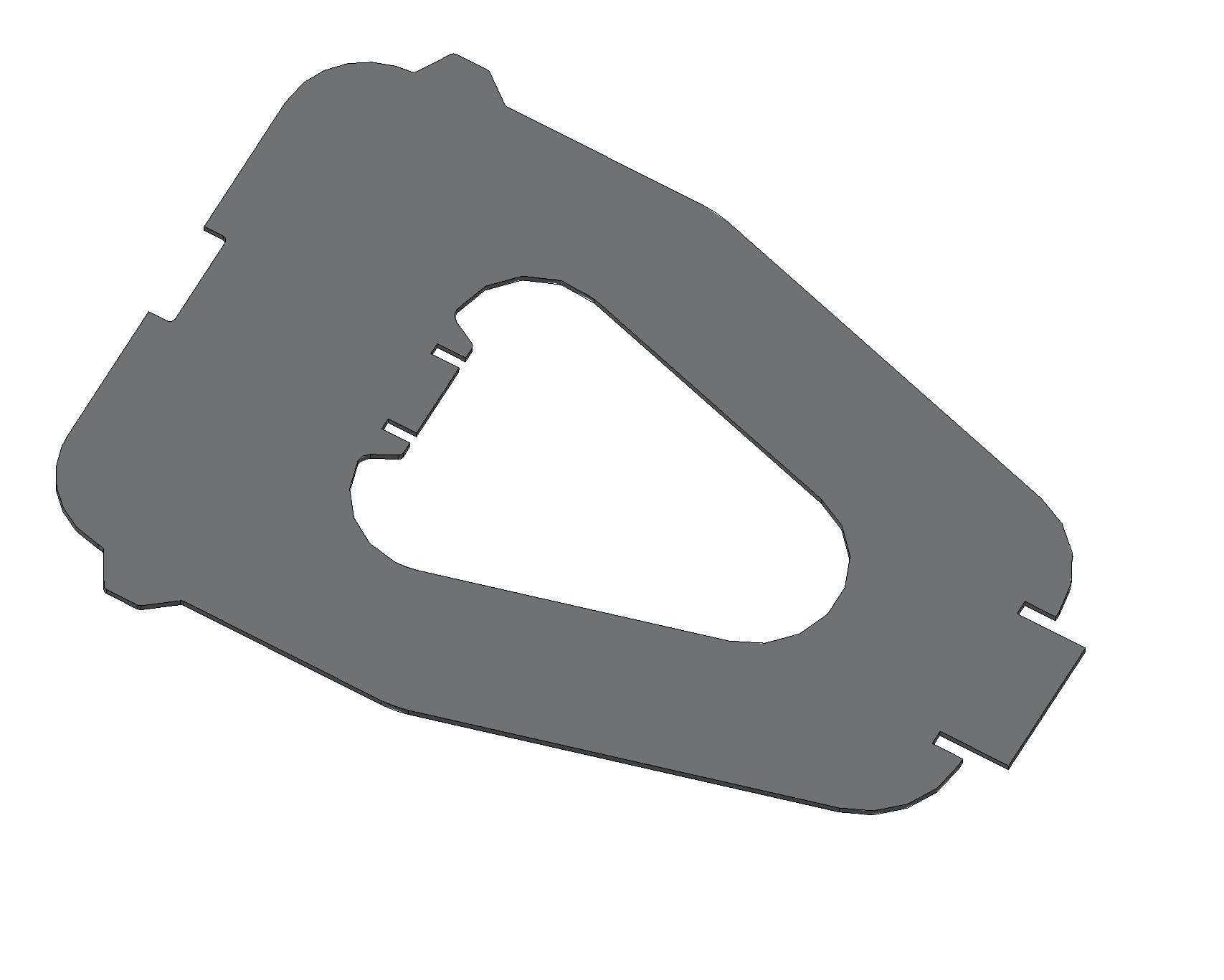

　　能够通过标准内六角螺栓直接固定在冲压模具的下模座对应安装位，安装耳与主体围边采用一体化折弯成型结构，避免拼接结构带来的装配累积误差，保证长期冲压震动工况下的结构稳定性。构件中间的大尺寸异形镂空区域，是对应冲压工件的主体成型避让空间，镂空边缘做了R角过渡处理，避免尖锐棱边在料片送进过程中刮擦工件表面造成外观瑕疵，同时镂空区域的轮廓与对应冲压件的外轮廓保持均匀的0.1mm单边间隙，既能够在成型前对料片做预定位，也不会在脱模过程中卡滞工件。围边的外侧轮廓做了多段直线与小角度斜面衔接的设计，能够匹配下模座上的定位卡槽，安装时无需反复调整位置即可快速找正，减少模具换型调试的时间成本。在实际产线应用场景中，

　　这类结构件常配套于单工序成型模或者连续模的成型工位，针对厚度0.8-2mm的冷轧钢板、铝合金薄板类冲压件做成型定位，相比通用型定位块，这种随形设计的框型定位件能够将料片定位精度提升60%以上，大幅降低冲压过程中的废品率。设计过程中需要重点关注围边的壁厚参数，壁厚过薄会导致长期受冲压侧向力作用出现变形，壁厚过厚则会占用过多模具安装空间，该结构的围边壁厚根据对应工位的冲压力做了匹配选型，在保证结构强度的前提下尽可能压缩占用空间，同时围边的上边缘做了小角度的导入倒角，方便料片在送进过程中顺利滑入定位区域，不会出现卡料问题。安装边界方面，两个安装孔的中心距严格匹配下模座的标准安装孔位，构件整体的最大外轮廓尺寸控制在对应模座的安装槽范围内，

　　底部平面做了精磨处理，平面度公差控制在0.01mm以内，保证安装后与模座表面完全贴合，避免长期受冲击出现局部受力不均导致的开裂问题。在结构细节处理上，围边的所有转角位置都做了应力释放槽设计，避免热处理过程中出现应力集中导致的转角开裂，同时所有与料片接触的棱边都做了倒钝处理，不会划伤操作人员或者刮坏料片表面的防护涂层。这类构件在日常模具维护中也具备较好的互换性，当定位面出现长期磨损导致定位精度下降时，可以直接拆卸更换同规格构件，无需对模座做二次加工，大幅缩短模具维护的停机时间。
