冲压模具用异形安装定位连接板结构

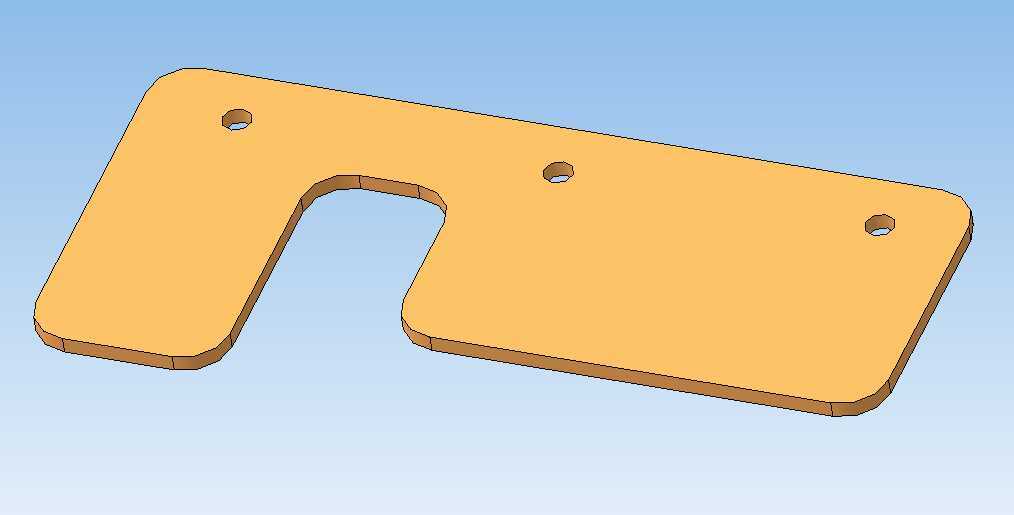

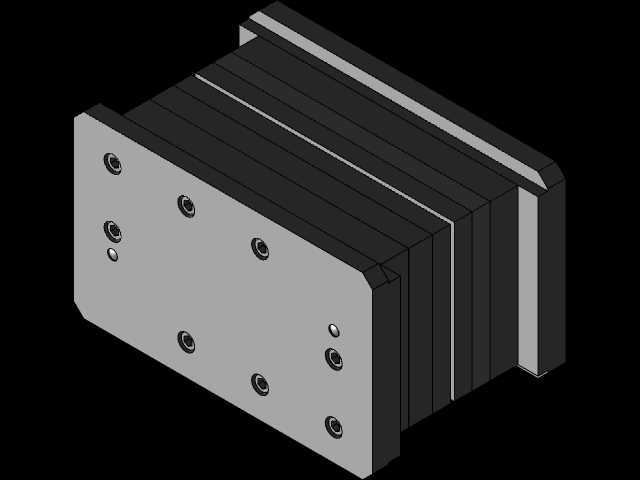

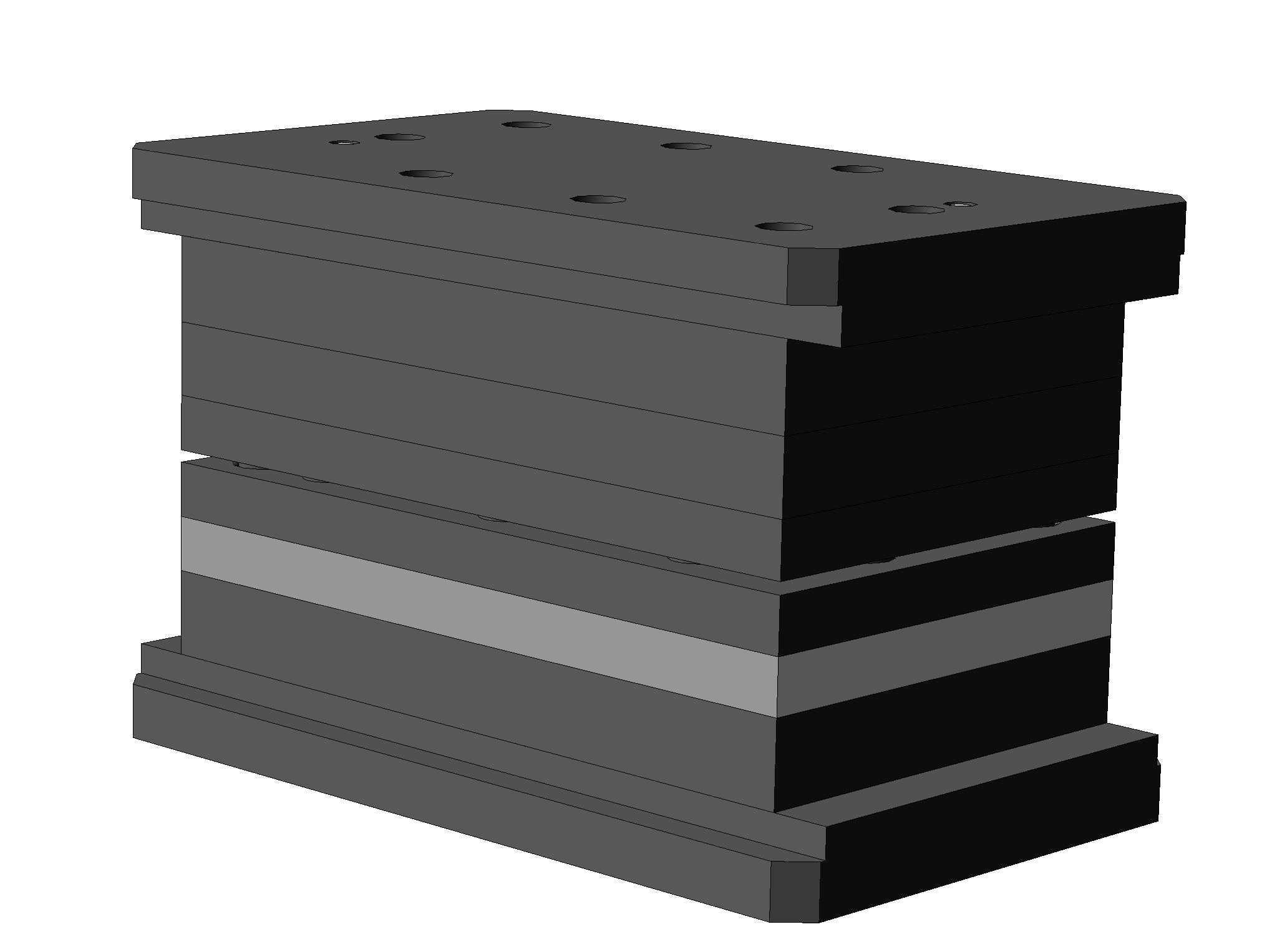

　　在冲压生产线的冲裁工位配套工装里，这类异形连接板是冲裁模架上承担定位与安装衔接功能的核心小件，日常多布置在模架的上模座或者下模座的侧边区域，用来衔接模架本体与辅助的挡料、导料组件，也可作为小型气动吹料元件的安装承载基体，适配常规开式单点压力机的中小吨位冲裁作业场景，覆盖家电钣金件、小型五金冲压件的连续冲裁、单工序冲裁工位的配套安装需求。从结构设计逻辑来看，这块板件采用了等厚板材铣切或者精冲成型的工艺路线，整体厚度根据配套模架的负载等级选定，板体轮廓做了非对称的异形切边处理，中间的内凹缺口是为了避让模架上的导柱套或者斜楔回程路径，避免合模过程中板件与模架运动部件发生干涉，三个安装孔的位置公差严格按照模架安装基面的定位销孔坐标匹配设计，

　　孔位同轴度、孔与板件基面的垂直度都控制在工装安装的通用公差范围内，保证安装后板件不会出现翘曲、偏移，影响配套附件的定位精度。板件的所有外露棱边都做了R角倒钝处理，一方面是避免冲压作业过程中锋利棱边划伤操作人员的手部，另一方面也能减少板件安装时与相邻模架组件的硬接触磕碰，保护模架基面的加工精度。从安装边界来看，板件的外轮廓最大宽度、长度尺寸都适配常规160吨以下开式压力机的模架安装空间，内凹缺口的深度与弧度经过干涉校验，完全避让模架导柱的运动行程范围，三个安装孔采用通孔设计，可适配内六角圆柱头螺钉直接锁紧在模架的预制螺纹孔上，不需要额外增加转接垫块，安装后板件的上平面与模架安装基面的平行度误差控制在0.05mm以内，

　　保证安装在板件上的导料块、挡料销的工作面与送料方向的平行度符合冲压送料的精度要求。在实际工况使用中，这类板件不需要承受冲压过程的主冲裁力，主要承担静态的安装承载与位置定位功能，因此材料选用常规的45号钢即可满足强度需求，表面做发黑处理提升防锈能力，适配车间多油污、多切削液的作业环境，长期使用也不会轻易出现锈蚀变形。设计过程中优先考虑了安装的便捷性，板件的异形轮廓没有设置多余的凸起结构，整体为平板式结构，加工时只需要通过数控铣或者精冲一次成型，后续只做孔位铰削、棱边倒钝、表面处理即可交付使用，加工工序少，制造成本低，同时因为结构简单，后期维护更换也十分便捷，当板件出现孔位磨损、表面磕碰变形时，可直接拆卸更换，

　　不需要对模架主体做任何改动，大幅降低冲压工装的维护成本。在冲裁连续模的工位布局里，这类连接板往往成对布置在送料路径的两侧，用来固定侧导板，保证带料送进过程中不会出现左右偏移，控制送料的位置精度，进而保证冲裁件的轮廓尺寸公差符合产品要求；在单工序落料模里，这类板件也可用来安装固定挡料销，控制条料的送进步距，避免落料件出现缺边、尺寸超差的问题。板件的厚度选择也经过了刚度校验，在承受常规导料组件的侧向力、吹料元件的反冲力时，板件的变形量控制在弹性变形范围内，不会出现永久变形导致安装位置偏移，保证长期冲压作业过程中配套组件的位置稳定性。
