带提拉环翻盖式润滑注油接头结构

　　在各类需要定期加注润滑脂的机械设备中，注油部位的防护与对接可靠性一直是运维环节容易被忽略的细节，这款带提拉环的翻盖式注油接头，正是针对户外作业设备、移动式工程机械、车间通用加工设备的润滑点位需求设计的结构件。从实际使用场景来看，这类注油接头通常安装在设备传动箱、轴承座、导轨滑块组、铰接销轴等需要周期性补充润滑脂的位置，替代传统外露式油嘴，解决常规油嘴容易积尘、被磕碰损坏、注油时对接偏斜漏脂的常见问题。

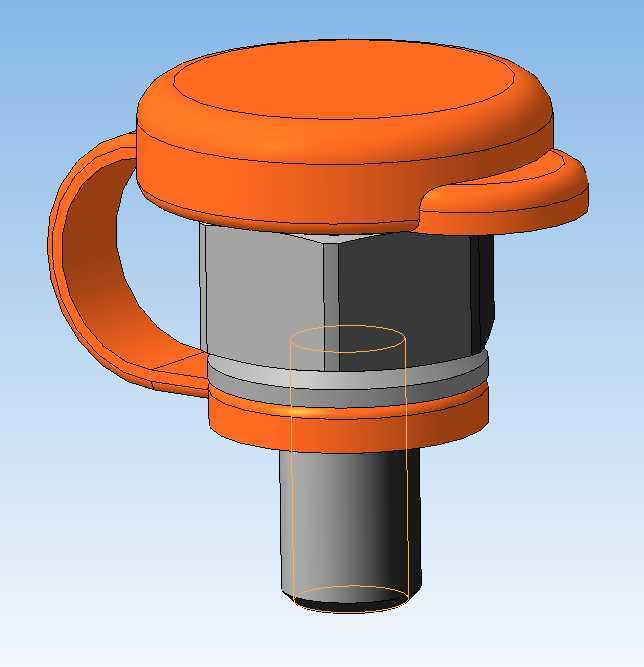

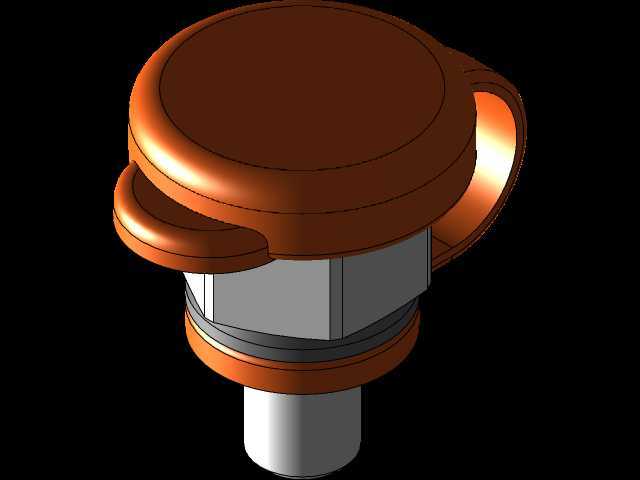

　　从功能特性上看，该结构上部的橙色翻盖与主体采用柔性连接带集成设计，无需额外装配铰接销轴，翻盖闭合时可以完全覆盖注油对接端面，阻挡车间切削粉尘、户外泥水、砂石碎屑进入注油通道，避免杂质随润滑脂进入摩擦副造成磨粒磨损；翻盖侧面集成的弧形提拉环，一方面可以在注油作业时直接用手指勾住拉起翻盖，无需借助螺丝刀等工具撬动，低温环境下戴劳保手套也能轻松操作，另一方面提拉环的弧形轮廓做了大圆角过渡，不会在设备周边剐蹭操作人员的工作服或管线。接头中部设计了外六角结构，方便使用标准开口扳手进行安装拧紧，六角部位的尺寸适配常规维修工具的规格，不需要定制专用工装就能完成现场装拆；六角上下位置都设置了橙色密封胶圈，上部胶圈在翻盖闭合时和翻盖端面压紧，实现注油口的静态密封，下部胶圈在接头拧入设备安装孔后，和安装基面压紧，避免润滑脂从安装螺纹缝隙渗漏，同时阻挡外部杂质从安装缝隙进入设备内部。下部的插接柱是和设备安装孔配合的定位部位，柱面的尺寸公差按照过渡配合设计，装配时可以快速对准安装孔，螺纹旋合过程中不会出现偏斜，保证密封胶圈的压缩量均匀一致。

　　设计思路上，这款结构没有采用复杂的多零件装配方案，翻盖、提拉环、上部密封挡边采用同一种耐油工程塑料一体成型，既保证了连接部位的弯折寿命，反复开合不会出现断裂，又能降低零件数量，减少装配工序；金属主体部分采用镀锌钢材加工，兼顾结构强度和防锈能力，适合在潮湿、多粉尘的工业环境下长期使用。外形尺寸方面，接头整体最大外径控制在翻盖的轮廓范围内，翻盖边缘做了向下的包边设计，闭合后可以罩住上部的整个密封面，不会出现缝隙；安装后的外露高度经过优化，不会突出设备安装基面过多，避免设备运行过程中被周边移动的工件、工具磕碰造成损坏；下部插接柱的长度根据常见设备壳体的壁厚设计，不会伸入设备内部过长干涉内部传动零件的运动，也不会过短导致螺纹啮合长度不足影响连接强度。

　　从三维建模的角度来看，该结构的建模难点在于柔性连接带的弧度处理，需要兼顾翻盖开合时的弯折变形量，避免弯折处应力集中导致断裂，建模时连接带的厚度做了渐变处理，和翻盖、主体衔接的位置做了加厚，中间弯折区域适当减薄，保证开合手感顺畅的同时有足够的使用寿命；密封胶圈的安装槽尺寸按照标准O型圈的压缩比设计，压缩量控制在合理区间，既保证密封效果，又不会因为压缩量过大造成胶圈过早老化失效；提拉环的内圈尺寸按照成年人戴劳保手套的手指粗细设计，操作空间充足，不会出现手指伸不进去的情况。在设备选型适配时，只需要核对下部安装螺纹的规格、安装基面的平面度要求，就可以直接替换同规格的传统外露式油嘴，不需要对设备原有安装结构做改动，适配性较强。
