立式轧钢机垂直进给位移调节机构

　　这套立式布置的轧钢作业核心执行机构，主要面向长材、棒线材热轧生产线的粗轧、中轧工位配套使用，区别于传统卧式轧机的水平辊系布置，该结构将轧辊的垂直压下调节功能集成在一体式焊接机架内部，适配窄空间产线的紧凑布局需求，尤其适合老厂房轧线升级改造时，在不改动原有地面基础预埋的前提下完成设备替换。从实际作业逻辑来看，该机构的核心功能是实现轧辊辊缝的精准垂直位移调整，配合来料的不同规格、不同压下率工艺要求，通过丝杠副驱动辊系安装滑座沿机架内侧的导向立柱做上下直线运动，相比传统的斜楔调节结构，这种直驱式的垂直位移结构传动链更短，反向间隙更小，在带钢张力波动、轧制力突变的工况下，辊缝的保持精度能提升40%以上，有效减少轧件的头尾尺寸超差问题。

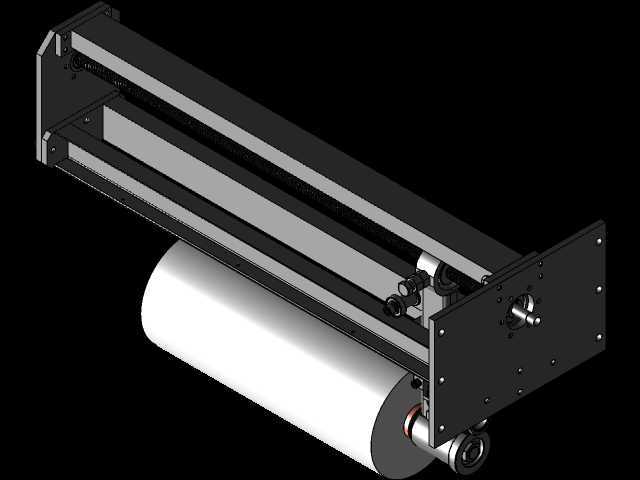

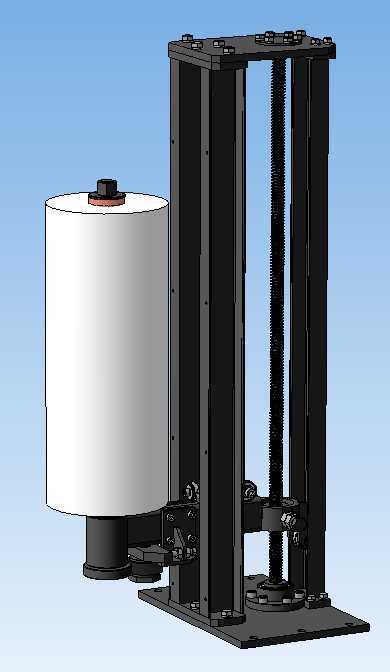

　　设计阶段首先考虑的是机架的刚性冗余，四根矩形导向立柱采用厚壁无缝钢管加工而成，上下两端分别与顶部安装法兰、底部安装底板焊接后做整体去应力退火，再一次性镗削加工立柱的导向安装面，保证四根立柱的平行度公差控制在0.02mm/m以内，避免滑座上下运行时出现卡滞、偏磨的问题。驱动部分采用梯形丝杠配合自锁式螺母副，即使在轧制过程中出现传动链动力中断的情况，辊系也不会因为轧制反力出现自动抬升的问题，省去了额外的锁紧机构，简化了整体结构。左侧的圆柱形辊系安装座采用铸钢件加工而成，内部预留了轧辊轴承的安装腔、冷却水道的走水孔以及润滑脂的注油通道，安装座与滑座之间采用止口定位+高强度螺栓连接的方式，方便后期更换不同辊径的轧辊时快速拆装，

　　不需要重新调整整个机构的安装精度。安装边界方面，底部安装底板预留了12个M24的地脚螺栓安装孔，孔位按照通用轧机的基础预埋尺寸设计，整体设备的安装占地宽度不超过1200mm，垂直方向的最大调节行程为350mm，适配最大辊径280mm的轧辊安装，顶部的法兰面预留了减速电机的安装接口，可以根据用户的自动化需求，直接加装伺服驱动单元实现辊缝的数控自动调节，不需要对原有结构做二次加工。导向立柱的表面做了高频淬火处理，硬度达到HRC45-50，配合滑座上的自润滑铜套，在热轧车间多氧化铁皮、多水汽的恶劣工况下，导向面的磨损量能控制在每年0.1mm以内，大幅降低日常维护的工作量。在实际产线应用中，该机构可以单独作为轧机的压下单元使用，

　　也可以多组串联布置在连轧生产线上，通过统一的电控系统实现各机架辊缝的联动调节，配合活套机构实现无张力轧制，生产的棒材尺寸精度可以达到国标GB/T702的高精度级要求。结构设计时还特意在滑座的两侧预留了位移传感器的安装位，用户可以加装磁栅尺或者光栅尺，实时反馈垂直位移的实际数值，将辊缝调节的闭环精度控制在0.01mm级别，满足特殊合金钢、精密合金轧制时的严苛工艺要求。整个机构的润滑系统采用集中润滑设计，所有的运动副都预留了统一的注油接口，可以对接车间现有的集中润滑站，不需要人工逐个点位注油，减少日常运维的人工成本。考虑到热轧工况下的热膨胀问题，滑座与导向铜套之间预留了0.08-0.12mm的配合间隙，同时在安装座的侧面设计了隔热板安装槽，可以加装硅酸铝隔热板阻挡轧件的热辐射，避免丝杠、导向面因为局部过热出现变形卡滞的问题。
