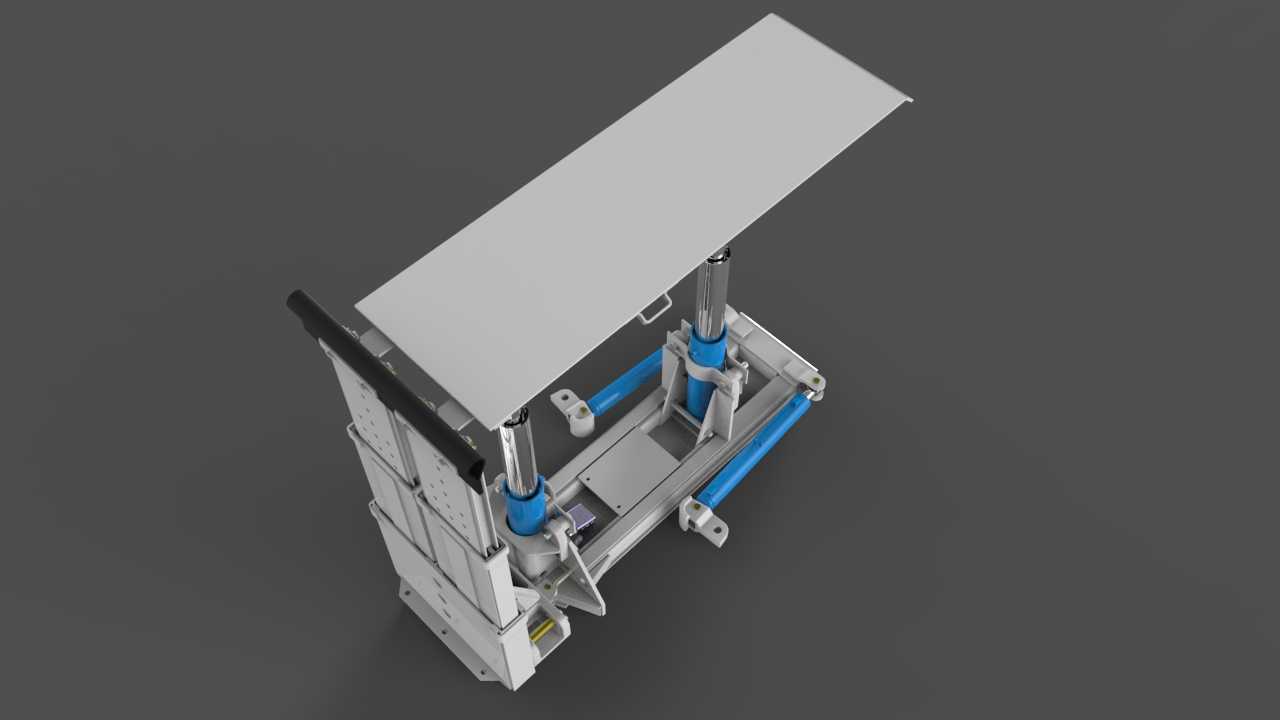

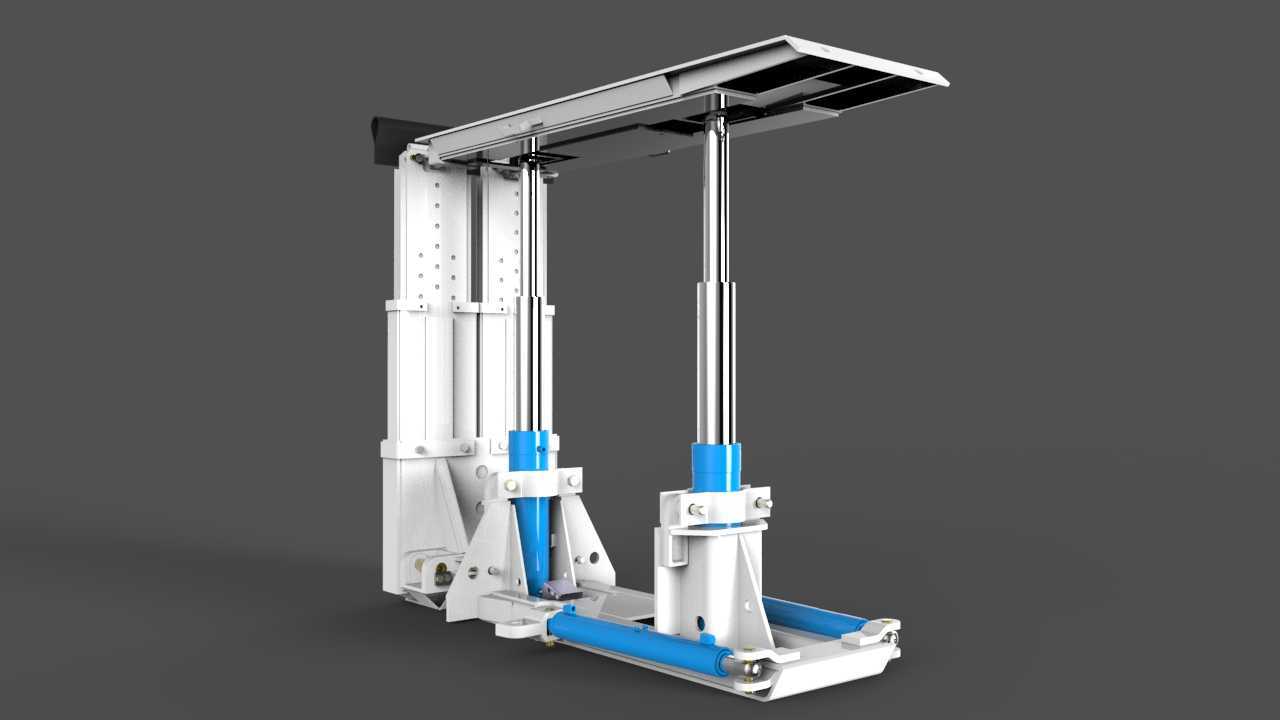

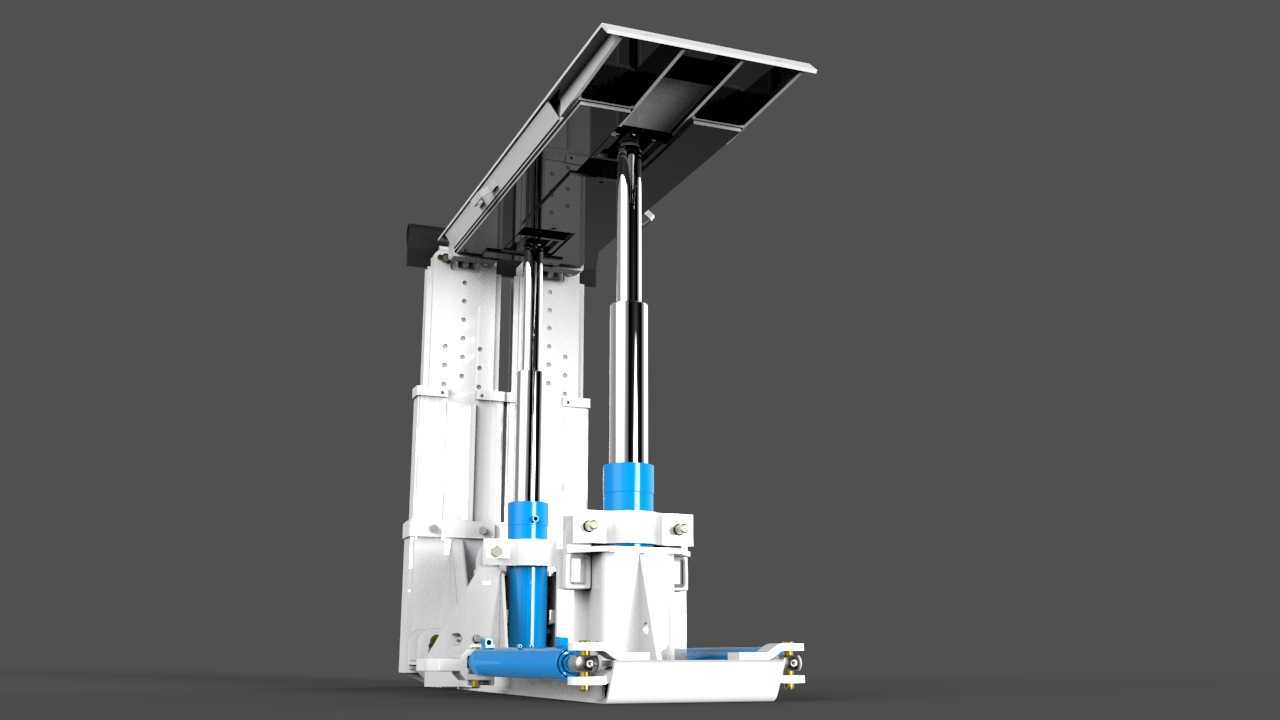

煤矿井下用盾构支架辅助段结构设计

　　在井工煤矿开采作业面，尤其是煤层倾角35-90°的急倾斜工作面，常规综采支架难以适配复杂围岩条件，盾构支架辅助段作为整套支护系统的移架过渡单元，承担着主单元换位期间的临时顶板承载、侧帮防片帮防护核心作用，可有效应对急倾斜煤层开采时易出现的煤与瓦斯突发涌出、围岩垮落风险，适配机械化开采难以全覆盖的复杂作业面工况。从结构设计逻辑来看，该辅助段采用双伸缩立柱配合单侧平衡千斤顶的承载布局，立柱缸径选型匹配主支护单元30%的额定工作阻力，既满足移架过程中的临时支护强度要求，又控制单元整体重量，降低移架时的推移负载。主体结构采用Q690高强钢板焊接成型，顶梁设计为带单侧挑梁的窄幅结构，可在主单元移架时伸出挑梁填补支护空顶区，

　　避免空顶距超过作业规程要求；底座采用开底式箱型结构，可适配工作面浮煤厚度不超过200mm的底板条件，减少移架前的清浮煤工作量。侧护板采用弹簧套筒自动复位结构，可自适应相邻支架间的间隙变化，防止架间漏矸。从安装边界来看，该辅助段最小支护高度1.8m，最大支护高度3.6m，中心距与主单元保持1.5m的统一尺寸，推移油缸行程匹配主单元0.8m的截深要求，可与同系列主单元、直线段支架直接互换连接，无需额外加工连接耳板。设计时充分考虑井下运输条件，单元最大解体尺寸不超过2.2m×1.2m×0.8m，可通过罐笼、工作面刮板输送机直接运输至作业面，无需在巷道内进行大范围扩帮。在功能实现上，辅助段与主单元通过电液控制系统联动，

　　当主单元收到移架指令时，辅助段首先伸出挑梁支撑待支护顶板，随后主单元降柱、推移、升柱完成一个截深的推进，待主单元完成支护后，辅助段收回挑梁，拉移自身至下一作业位置，整套动作可实现跟机自动化，无需人工近距离操作，降低急倾斜工作面作业人员的安全风险。针对急倾斜工作面易出现的支架下滑问题，辅助段底座设计有防滑千斤顶连接耳，可与相邻支架、刮板输送机形成防滑锚固约束，在煤层倾角超过45°时，配合防滑油缸可将支架下滑量控制在每循环20mm以内，满足工作面直线度要求。液压系统采用差动连接回路，辅助段的升柱、降柱动作速度比常规回路提升40%，可缩短主单元移架的等待时间，提升工作面整体推进效率。
