弯管类卡箍成型冲压工装结构

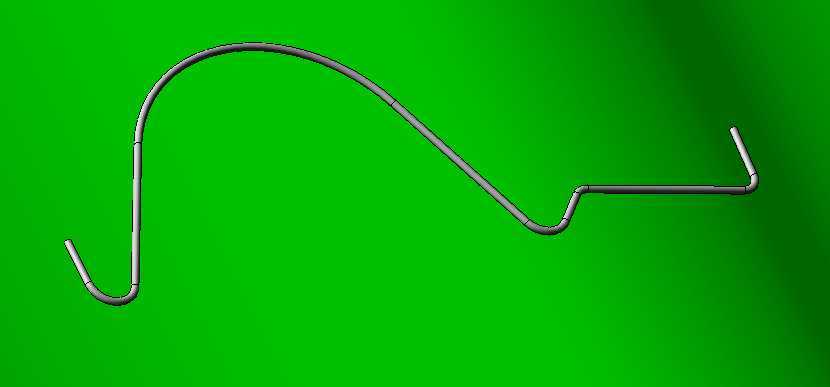

　　这套成型工装主要面向小直径金属线材、薄壁细管类卡箍零件的批量冲压成型工序，在五金紧固件、汽车管路固定、家电线束排布、工业管线装夹等场景中，这类异形弯制卡箍的需求量极大，传统逐段弯管的加工方式效率低、成型角度一致性差，很难满足量产线的节拍要求，因此需要专用的成型冲压工装来完成一次合模成型。从成型零件的形态来看，该卡箍包含大弧度弯曲段、直角弯折段、末端平直插装段三个核心特征段，设计工装时首先要考虑材料成型过程中的回弹补偿，不同材质的金属线材回弹量差异明显，比如常用的65Mn弹簧钢回弹角度在3-8度区间，低碳钢线材回弹量在1-3度区间，工装的成型型腔需要提前做负角补偿，保证开模后零件的最终形态符合尺寸公差要求。

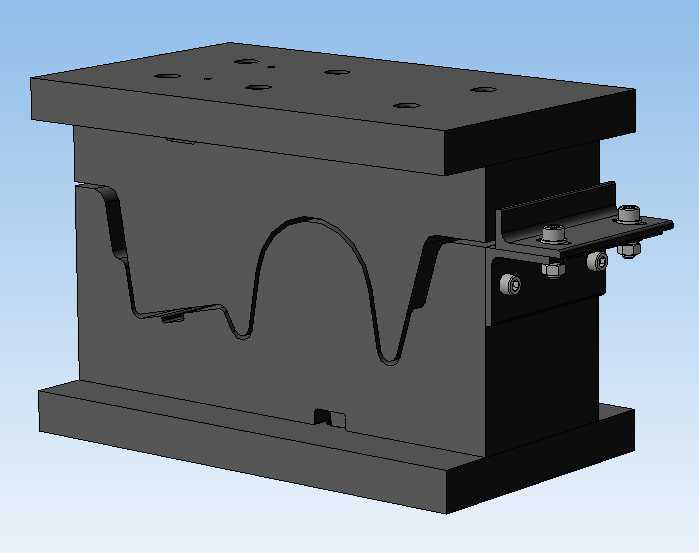

　　工装的成型工位采用分体式镶块结构，大弧度弯曲段对应的成型镶块要做光滑的圆弧过渡，表面粗糙度控制在Ra0.8以下，避免成型过程中刮伤零件表面的防护镀层，尤其是做电泳、镀锌处理的卡箍零件，表面划痕会直接影响后续的镀层附着力，容易出现锈蚀隐患。直角弯折段的位置设置了定位挡块，线材送料到位后挡块先完成轴向定位，上模下行过程中先通过预压块压紧线材本体，避免弯折过程中材料窜动导致的两端长度尺寸超差，很多现场调试时出现的卡箍两端插脚长度不一致问题，本质都是预压结构的压紧力不足或者定位间隙过大导致的。末端平直段的成型位置设计了校直结构，因为线材经过多段弯曲后，末端容易出现翘曲，校直镶块会在合模终了阶段对平直段做0.1-0.2mm的压下量校形，

　　保证末端插装段的直线度满足装配要求，毕竟这类卡箍最终是要插入对应的安装孔或者卡扣座中，直线度超差会直接导致装配卡滞，无法实现快装。安装边界方面，这套工装适配常规的开式可倾压力机，模架采用标准的后侧导柱模架，闭合高度控制在180-220mm区间，安装孔位匹配160吨及以下吨位压力机的工作台T型槽间距，不需要额外做过渡连接板就可以直接上机安装，对于中小五金加工厂的现有设备兼容性很好。设计时还考虑了成型后的卸料问题，大弧度弯曲段的成型凹模内设置了弹性顶料销，开模时顶料销在弹簧力作用下将成型完成的卡箍从型腔内顶出，避免零件卡在凹模内影响后续送料，顶料销的顶出力经过核算，不会顶变形零件的薄壁结构，同时顶出行程足够让零件完全脱离型腔，

　　配合自动送料机可以实现连续无人化冲压生产。在实际生产验证中，这类工装的单次成型节拍可以达到每分钟30-40件，相比手工弯管或者数控弯管机逐件加工的效率提升5倍以上，而且成型后的零件角度公差可以控制在±0.5度以内，尺寸一致性远高于逐件加工的产品，能够满足汽车、家电行业对紧固件零件的CPK值要求。另外工装的易损镶块都采用了快换结构，成型部位的镶块使用Cr12MoV模具钢淬火处理，硬度达到HRC58-62，耐磨性能优异，长时间批量生产后如果出现磨损，只需要松开固定螺丝更换对应镶块即可，不需要整体拆卸模架，大幅减少了设备停机维护的时间。针对不同直径规格的卡箍生产，只需要更换对应尺寸的成型镶块和定位挡块，模架主体部分可以通用，能够降低多规格产品生产的工装投入成本，对于产品线覆盖多规格卡箍的紧固件厂家来说，这种通用模架加换镶块的设计思路性价比很高。
