炉门组配钻孔工装夹具结构设计

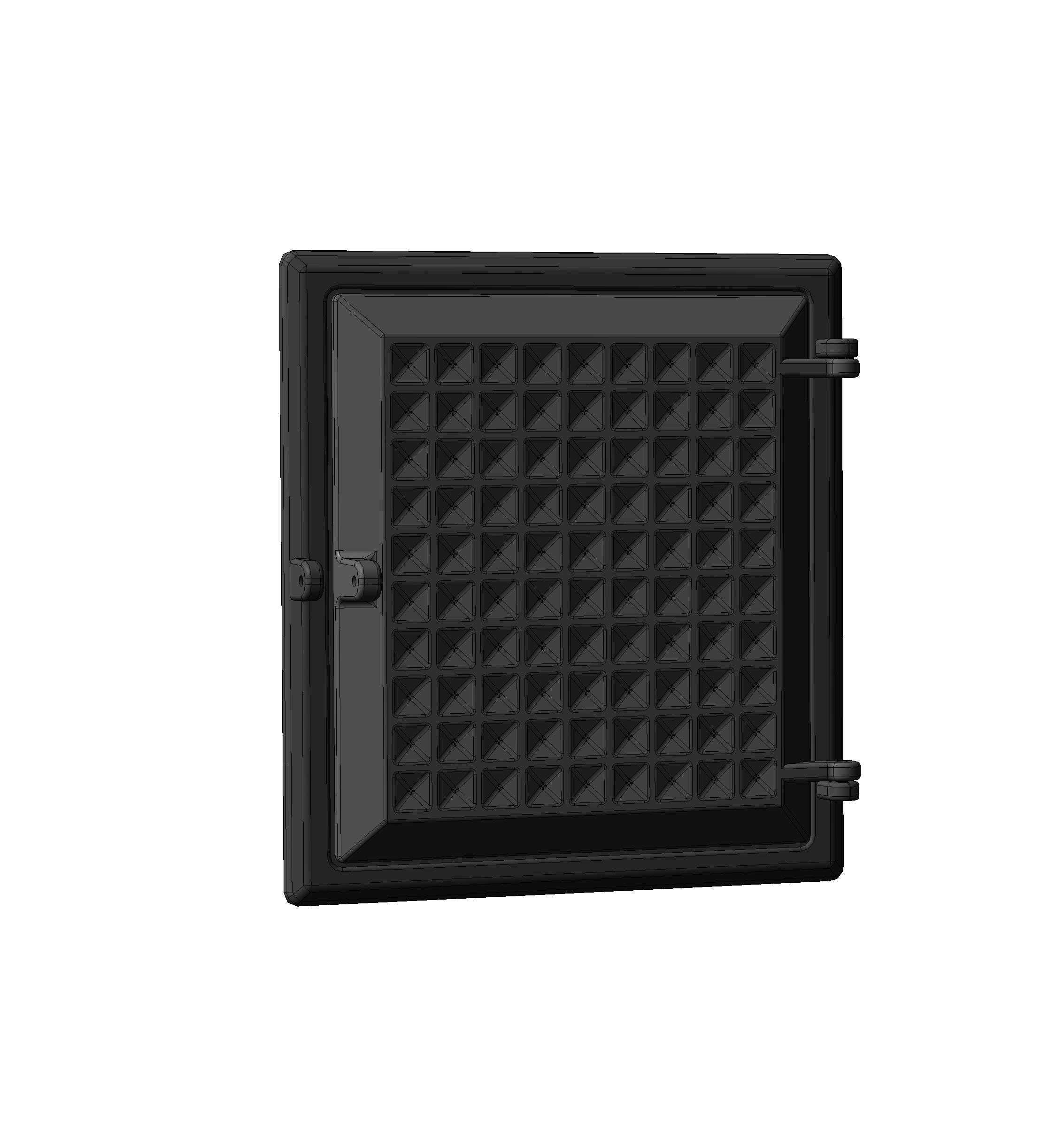

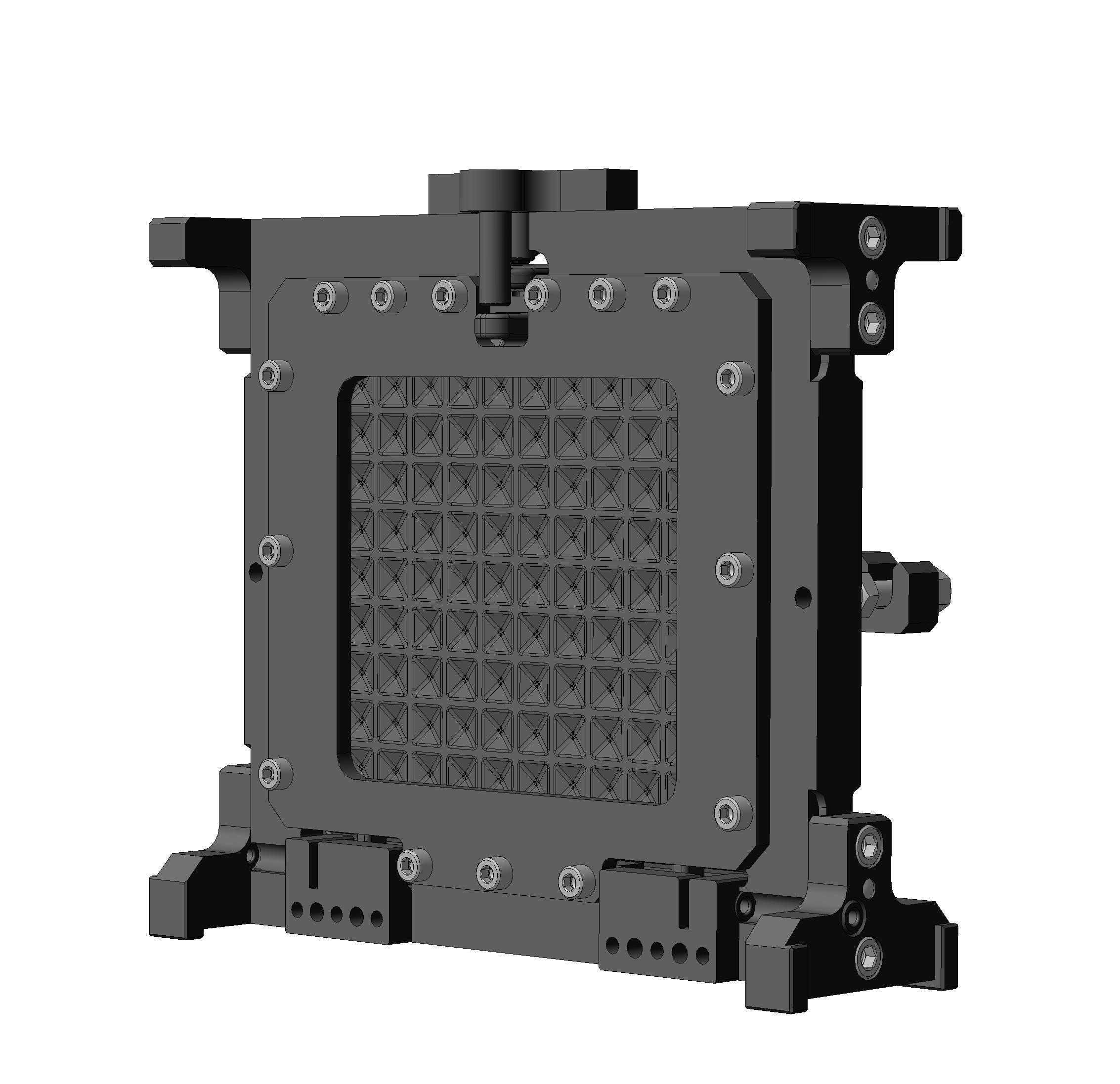

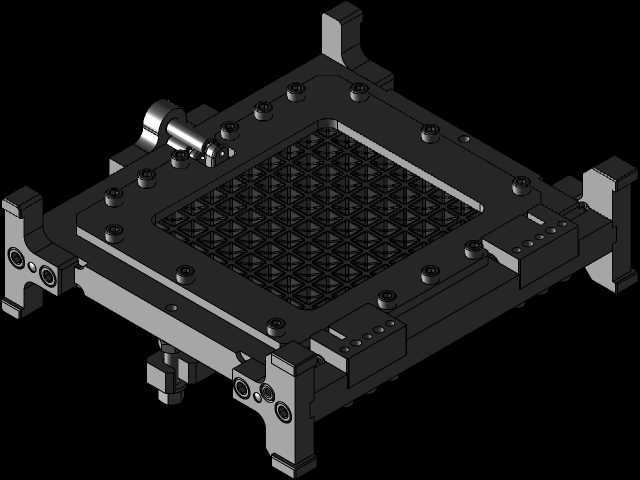

　　在工业炉设备的装配与零部件加工环节，炉门作为隔绝炉内高温、保障热工环境密闭性的核心部件，其门板与周边连接构件的孔位加工精度，直接决定了炉门闭合后的密封效果、铰接转动顺畅度以及长期高温工况下的结构稳定性。这套钻孔工装正是针对炉门组配件批量加工场景开发的定位夹紧结构，主要用于炉门框架类零件在钻削工序中的精准定位，替代传统划线找正的低效加工方式，将同批次零件的孔位位置度公差控制在0.05mm以内，大幅降低钻孔工序的辅助装夹时间。从结构设计逻辑来看，工装主体采用框式承载基体设计，整体为高强度铸铁一体铣削成型，基体四周预留的凸耳式安装脚，可直接通过T型螺栓固定在标准钻床工作台面上，安装脚处设计的长条形调节腰孔，

　　允许工装在工作台面上进行±15mm的位置微调，适配不同型号钻床的工作台T型槽间距，无需额外加工过渡连接板。工装中间的网格状承载面，是针对炉门门板类薄壁零件设计的多点支撑结构，每一个网格凸台的高度差控制在0.02mm以内，避免薄壁零件装夹时出现受力变形，同时网格间隙可容纳钻削过程中排出的铁屑与切削液，不会因积屑导致零件放置面翘起，影响钻孔深度与垂直度。四周分布的快压式夹紧柱，采用旋转压紧结构，压头端面镶嵌有聚氨酯防滑垫，既可以保证足够的夹紧力抵消钻削轴向力，又不会在零件表面留下压痕，每个夹紧柱的位置都对应炉门组件的工艺凸台位置，避开所有待加工孔位，装夹时无需反复调整压头位置，工人只需将零件放入定位槽内，依次扳动夹紧手柄即可完成装夹，

　　单零件装夹时间不超过20秒。工装侧边设置的两个侧向定位销，采用菱形销与圆柱销组合的定位方案，圆柱销负责主定位，限制零件X、Y方向的移动自由度，菱形销负责限制零件的转动自由度，同时避免过定位导致的零件装夹卡滞，定位销的高度略高于零件放置面，零件放入时可自动滑入定位位置，无需人工反复对齐找正。针对炉门组件上不同直径的待加工孔，工装对应位置设计有钻套安装孔，可根据加工孔径更换对应规格的快换钻套，钻套采用硬质合金材质，内孔粗糙度达到Ra0.8，既可以引导钻头准确切入，又能在高速钻削过程中减少钻头偏摆，延长钻头使用寿命，同时保证孔的轴线与零件端面的垂直度误差不超过0.02mm/100mm。工装上下两端伸出的铰接式定位座，

　　是专门针对炉门铰链安装孔设计的辅助定位结构，可在一次装夹中完成门板主体孔位与铰链安装孔的加工，无需二次装夹找正，避免二次装夹带来的位置度误差，保证铰链安装后炉门转动时的同轴度，减少炉门开关过程中的卡滞与密封面磨损。从安装边界尺寸来看，工装整体外形长度控制在420mm，宽度360mm，总高度120mm，可适配最大外形尺寸350mm×300mm的炉门类框式零件，整体重量控制在28kg，既保证了工装本身的刚性，避免钻削过程中出现共振，又方便车间内的转运与工位调整。在实际生产应用中，这套工装不仅可用于台式钻床、立式钻床的常规钻孔工序，也可适配加工中心的孔系加工场景，只需更换对应规格的钻套即可完成钻孔、铰孔、攻丝等多工序的装夹定位，无需为不同工序单独制作工装，大幅降低中小批量炉门组件生产的工装制作成本。设计过程中充分考虑了高温工况下零件的热胀冷缩特性，定位槽的尺寸预留了0.1mm的间隙，避免零件加工后因温度变化卡在工装内无法取出，同时所有夹紧机构的活动部位都设计有防尘密封结构，可阻挡钻削产生的细铁屑进入活动间隙，减少工装的日常维护频次，在连续批量加工场景下，工装的无故障使用周期可达到12个月以上。
