带安装耳法兰边方形密封壳体结构

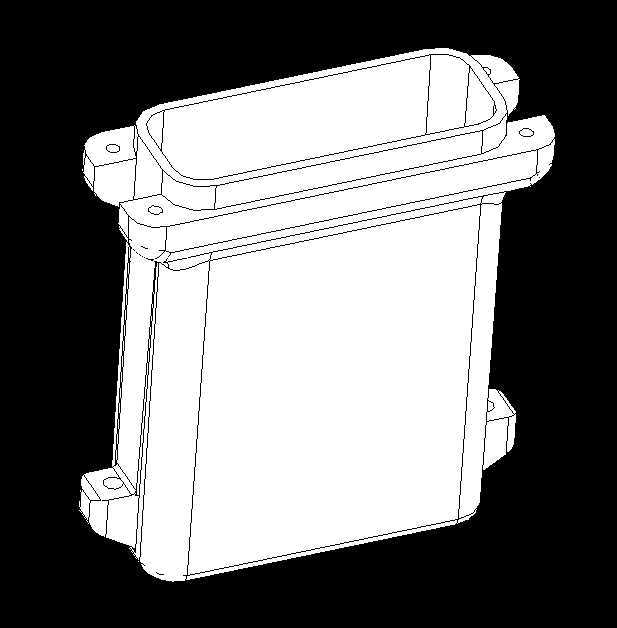

　　这类带侧装固定耳的翻边方形壳体，在户外电气控制单元、小型工业传感模块、车载低压接线盒的防护结构设计中应用十分广泛，日常做结构选型时经常会碰到类似的防护外壳需求。从结构细节来看，壳体主体采用等壁厚直壁设计，侧壁拔模斜度控制在1°以内，既满足注塑或压铸成型的脱模要求，也能最大化内部有效容纳空间，避免内部元器件安装时出现空间浪费。顶部的外翻法兰边是整个结构的密封核心，法兰面平面度公差需要控制在0.1mm以内，装配时配合平面密封胶条或者橡胶密封圈，通过法兰边均匀分布的压紧力实现IP65及以上的防护等级，能够阻挡粉尘侵入以及短时淋水、溅水对内部元器件的影响。

　　四个伸出的安装耳采用和壳体主体一体化的结构设计，避免了额外拼接固定件带来的强度不足问题，每个安装耳上都预制了沉头安装孔，安装时可以使用M4或者M5的沉头螺钉直接固定在设备安装基面或者机架面板上，沉孔设计能够保证螺钉头部不突出安装耳表面，不会和周边其他零部件产生干涉，也能避免尖锐的螺钉端部划伤操作人员或者相邻线束。安装耳和壳体主体的衔接位置做了R2的圆角过渡，能够有效降低成型过程中的应力集中问题，避免长期受振动载荷时衔接位置出现开裂，尤其是在车载、工程机械这类振动工况较多的应用场景下，这种圆角过渡的结构设计能大幅提升壳体的使用寿命。

　　做结构设计时，这类壳体的安装边界需要重点核算：壳体主体的外部长宽尺寸要比内部安装元器件的最大外形尺寸单边预留至少3mm的间隙，一方面给密封胶条的压缩变形预留空间，另一方面也方便内部线束的走线和固定；四个安装耳的孔位中心距需要和安装基面的预留孔位严格匹配，孔位公差控制在±0.15mm以内，避免安装时出现孔位错位无法装配的问题；壳体的整体高度要结合内部元器件的最高高度来确定，顶部法兰边到壳体底部的内部净高度需要比最高元器件高出2mm以上，防止合盖或者安装密封件时挤压到内部元器件造成损坏。

　　从实际使用场景来看，这类壳体如果采用ABS或者PC注塑成型，多用于室内低压电气模块、工业传感器的防护外壳，能够满足常规的防尘防溅需求；如果采用铝合金压铸成型，则可以用于户外工况、车载环境下的电气单元防护，铝合金材质本身的散热性能更好，也能承受更大的冲击和振动载荷，部分需要做电磁屏蔽的场景下，还可以在壳体内壁做导电氧化处理，配合导电密封圈实现电磁屏蔽效果，避免内部电路受外界电磁信号干扰。设计过程中还要注意壳体底部的结构强度，直壁和底部的衔接位置同样做圆角过渡，壁厚和侧壁保持一致，避免成型时出现缩痕影响外观和结构强度，当壳体内部安装较重的元器件比如变压器、滤波模块时，还可以在壳体内壁对应位置增设加强筋，提升底部的承载能力，避免长期受力出现底部变形导致密封失效的问题。
