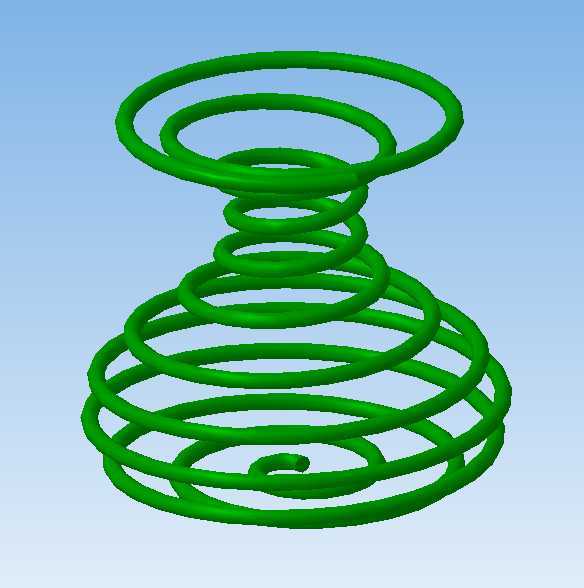

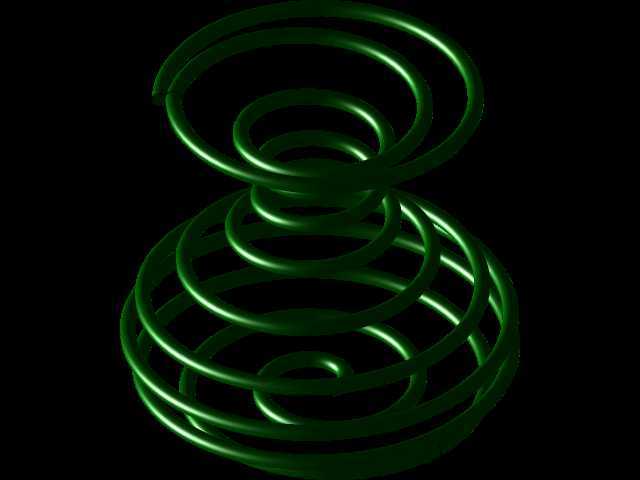

变径鼓形异形螺旋压缩弹簧结构

　　这款异形螺旋弹簧采用两端小直径、中间大直径的鼓形变径结构设计，和常规等径圆柱弹簧的力学特性存在明显差异，在很多有特殊安装空间、非线性刚度需求的工况里能发挥不可替代的作用。先从实际应用场景说起，这类弹簧常被用在小型精密仪器的缓冲限位结构、消费电子产品的按键复位组件、特殊阀门的启闭弹性支撑，还有部分需要渐进式弹力输出的工装夹具里——比如当负载较小时，仅两端小直径圈参与变形，提供较小的初始刚度，保证动作灵敏；当负载增大到一定阈值，中间大直径圈逐步参与承压，刚度随之提升，避免过载冲击造成结构损坏，这种渐进式的弹力曲线是等径弹簧很难实现的。

　　从设计思路上看，这款弹簧的螺旋线采用变半径扫掠路径生成，两端的小直径圈部分螺距相对更小，圈与圈的并紧预留量经过匹配计算，保证压缩到极限位置时，两端圈能平稳并紧承力，不会出现偏载歪扭的情况；中间大直径段的螺距均匀分布，圈数经过力学核算，保证在工作行程内不会出现圈间碰磨，同时能提供足够的变形量。弹簧的丝径全程保持一致，避免变丝径带来的加工难度提升和应力集中问题，所有过渡段的螺旋半径采用平滑曲线过渡，没有突变拐点，从根源上减少应力集中点，提升疲劳寿命。

　　从安装边界来看，这款弹簧两端的支撑圈为磨平闭合结构，安装时两端的支撑面可以直接贴合安装座的平面，不需要额外的导向套也能保证一定的对中性，当然在高速往复运动的工况下，还是建议搭配小直径的导向芯轴使用，芯轴直径需要比两端最小内径小0.5到1毫米，预留足够的装配间隙同时避免弹簧压缩时出现径向窜动。弹簧的最大外径出现在中间鼓形位置，设计安装腔的时候需要预留足够的径向空间，避免弹簧压缩变形时外径胀大刮蹭腔体内壁，根据常规弹簧变形的胀大系数，安装腔的内径需要比弹簧最大外径大1.2倍丝径以上，才能保证工作过程中无卡滞。

　　从功能特性上看，这种结构的弹簧相比等径弹簧，在相同的安装高度下能获得更大的压缩行程，同时非线性的刚度曲线可以适配多段式的负载需求，比如在小型隔振场景里，小负载下低刚度可以过滤高频微幅振动，大负载下高刚度可以限制最大变形量，避免设备出现过大位移。另外这种两端小中间大的结构，本身自带一定的自对中特性，在没有精准导向的简易安装场景里，也能减少侧倾歪扭的概率，降低安装调试的精度要求。

　　建模过程中需要注意，螺旋扫掠的路径需要分段构建，两端的小直径螺旋段和中间大直径螺旋段的衔接处要保证曲率连续，扫掠出来的簧丝表面才会光滑无折痕，不会出现建模层面的应力集中假象；两端的支撑圈需要做切平处理，保证支撑面和弹簧轴线的垂直度，模拟实际磨簧工序后的成品状态，这样导出的模型在做装配干涉检查、有限元力学仿真的时候才能得到更贴近实际工况的结果。另外簧丝的圆角过渡在两端并圈位置需要做布尔合并处理，避免出现片体缝隙或者重叠面，保证模型的实体完整性，方便后续导入各类仿真软件做网格划分。
