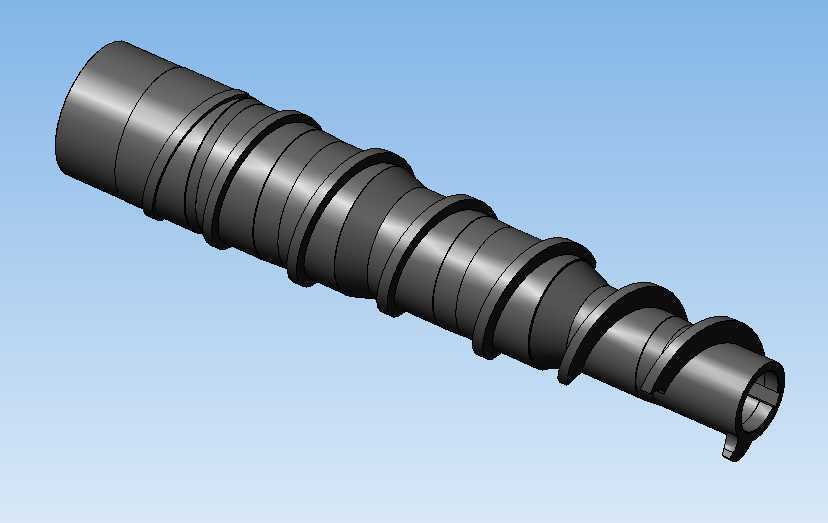

挤出机变径输送螺杆结构设计

　　挤出螺杆是挤出成型设备的核心做功部件，直接决定物料的输送效率、塑化均匀性与最终挤出制品的成型质量，在塑料造粒、型材挤出、管材生产、食品膨化、饲料加工等连续化生产场景中承担核心功能。这款变径结构的挤出螺杆，采用分段式螺旋槽设计，从进料端到出料端呈现阶梯式轴径变化，对应挤出过程中物料从松散固态到熔融粘流态的状态转变，不同区段的螺槽深度、螺距参数匹配对应阶段的物料压缩比需求，进料段大容积螺槽可容纳更多松散粒料或粉料，避免进料架桥问题，压缩段通过螺槽容积的逐步缩减对物料施加持续剪切与挤压，配合机筒外壁的加热装置完成物料的熔融均化，计量段等径等距的螺槽结构可稳定输出压力均匀的熔融物料，保证挤出出料的连续性与稳定性。

　　螺杆两端设置有定位轴颈与传动连接结构，进料端轴颈匹配挤出机减速箱的输出轴连接位，通过平键传递扭矩，出料端轴颈与机筒前端的支撑衬套配合，限制螺杆运转过程中的径向跳动量，避免螺旋棱边与机筒内壁发生刮蹭，延长核心部件的使用寿命。螺杆整体采用分段式螺旋棱设计，不同区段的螺旋升角根据物料摩擦特性做差异化调整，进料段采用较大升角提升物料轴向输送效率，压缩段适当减小升角增强对物料的剪切作用，计量段采用标准升角保证出料压力的平稳性，螺旋棱与机筒内壁的单边间隙控制在合理范围，既避免间隙过大导致的物料回流降低输送效率，也防止间隙过小造成的装配难度提升与运转磨损加剧。螺杆表面的螺旋棱边缘做了小圆弧过渡处理，避免应力集中导致的棱边崩损，

　　同时减少物料在棱边处的滞留碳化风险，针对不同加工物料的特性，该螺杆结构可通过调整表面处理工艺适配不同工况，加工腐蚀性物料时可做表面镀铬或氮化处理提升耐磨耐腐蚀性能，加工高填充物料时可在螺棱表面堆焊硬质合金层提升耐磨寿命。在实际装配过程中，需要校核螺杆的有效工作长度与机筒内孔长度的匹配关系，保证螺杆轴向定位后，进料段进料口位置完全对应，计量段出料端与机筒出料口的距离符合设计要求，避免出现物料输送死区；同时需要校核螺杆的轴向窜动量，保证运转过程中螺杆与机头模具之间的间隙稳定，避免出现出料压力波动。该螺杆的变径设计相比普通等径螺杆，在相同螺杆长径比下可实现更高的物料压缩比，适合加工熔融温度范围宽、压缩比要求高的物料，

　　同时分段式的轴径结构提升了螺杆整体的刚性，在大扭矩输出工况下不易出现弯曲变形，可适配更高转速的挤出工况，提升生产线的整体产能。在三维建模过程中，螺旋槽的扫掠路径需要严格匹配各段的螺距与轴径变化参数，保证螺旋曲面的连续性，避免出现曲面褶皱或棱边错位，轴颈位置的配合公差需要根据装配要求做合理标注，连接键槽的位置需要做应力释放处理，避免扭矩传递过程中出现应力集中断裂。
