吊钩成型冲压工装结构设计

　　该成型工装主要服务于起重吊具配件的批量冲压生产环节，适配中小吨位起重吊钩钩体的预成型工序，在车间锻压工位与配套压力机配合使用，完成钩体坯料的弯曲、压型复合工序，替代传统逐次敲打成型的低效加工方式，能稳定控制钩体截面的成型一致性，避免手工成型带来的弧度偏差、壁厚不均问题。从实际生产场景来看，这类工装直接对接起重配件加工的产线前端，成型后的坯料后续仅需少量修边、热处理工序即可进入成品检验环节，适配圆钢坯料的热冲压工况，工作时坯料加热至锻压温度区间后放置于下模型腔，上模随压力机滑块下行完成合模压型，开模后即可取出成型钩坯，单工序成型节拍可控制在十秒级，适配中小批量的吊具配件生产需求。设计阶段优先考虑了钩体的受力流线连续性，

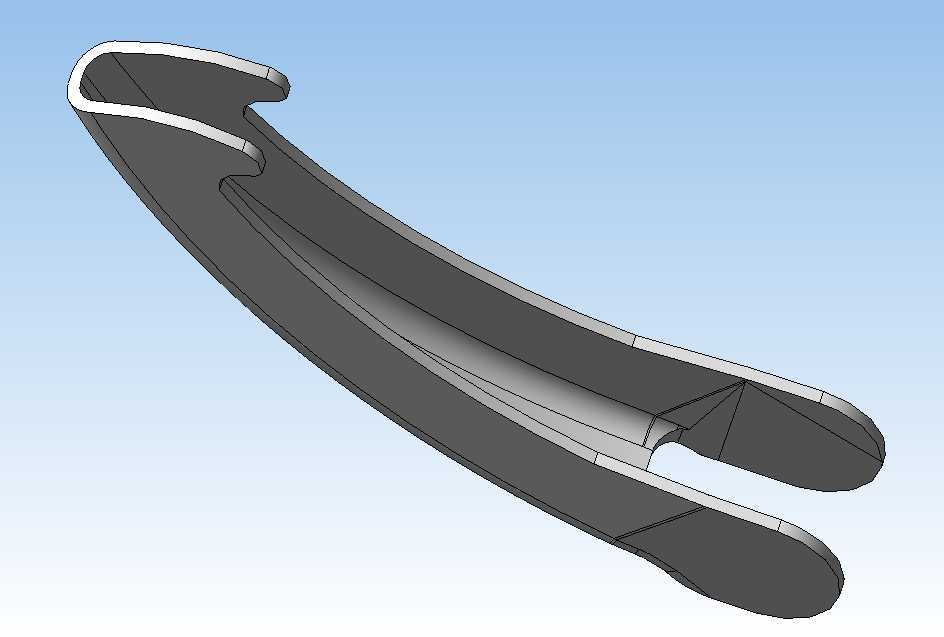

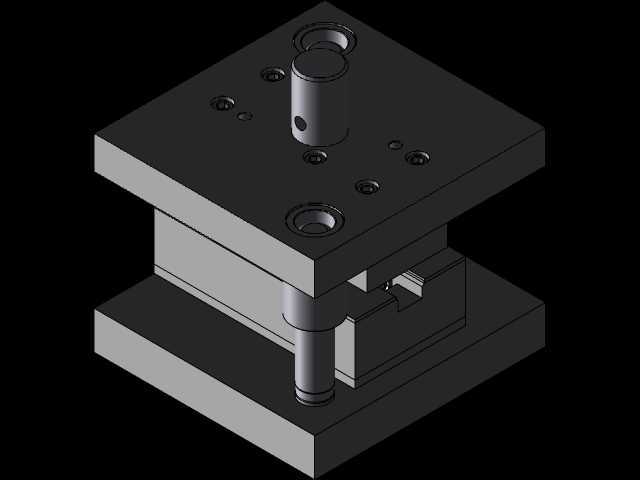

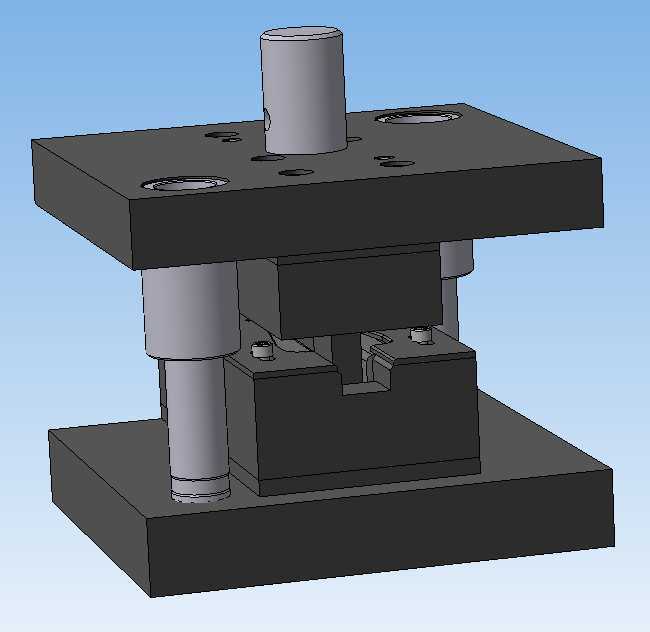

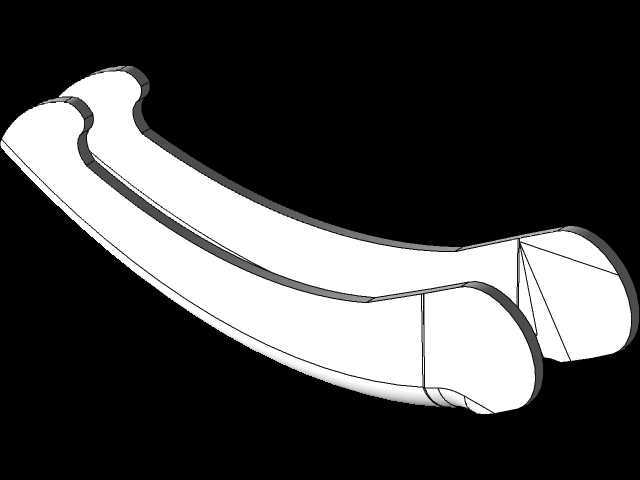

　　型腔曲面完全贴合吊钩成品的内弧与外弧轮廓，合模间隙沿坯料成型路径均匀分布，避免压型过程中出现坯料褶皱、局部减薄超差的问题，钩头位置的型腔做了局部圆角过渡处理，防止热态坯料在冲压时出现应力集中导致的开裂缺陷。工装的安装边界适配常规开式压力机的工作台面尺寸，模座采用标准模架规格，上下模的定位靠导柱导套完成合模导向，安装时仅需将模座固定于压力机工作台T型槽内，调整合模高度即可完成调试，无需额外制作专用连接底座，降低产线换模的调试成本。从功能特性来看，该工装为单工序复合成型模，一次合模即可完成钩体的整体弧度成型、端部叉口的预分料，成型后的钩坯弧度偏差可控制在0.5mm以内，壁厚差不超过坯料原始厚度的8%，

　　完全满足后续机加工与热处理的余量要求，避免后续工序因成型偏差导致的装夹找正困难。设计过程中针对吊钩的实际受力工况做了型腔弧度的反向补偿，考虑到热态坯料冷却后的收缩变形，型腔的弧长方向预留了0.3%的收缩余量，保证冷却后的钩体弧度与设计尺寸完全匹配，同时在钩尾的叉口位置做了拔模斜度处理，方便开模后工件顺利脱模，不会出现粘模、卡滞的问题。日常生产维护中，仅需定期检查型腔表面的磨损情况，在批量生产数千件后对型腔表面做抛光处理即可，模架的导柱导套定期加注润滑脂就能保证长期的合模精度，无需频繁拆解维护，适配车间连续化生产的作业节奏。这类成型工装的应用，直接解决了传统吊钩成型依赖工人操作经验、成品一致性差的问题，对于起重吊具生产企业来说，能大幅降低成型工序的人工成本，同时提升成品的力学性能一致性，避免因成型缺陷导致的吊具安全隐患，在中小规格起重吊钩、索具吊钩的生产场景中具备较强的实用性。
