全向移动麦克纳姆轮结构设计

　　麦克纳姆轮的核心价值在于打破传统行走轮的转向限制，依靠轮缘周向排布的斜置自由辊子，通过不同轮组的转速差与转向组合，实现载体在平面内任意方向的平移、原地自旋等全向移动动作，无需预留传统转向机构所需的转弯半径，这一特性让它在空间受限的作业场景中具备不可替代的优势。在仓储物流领域，搭载该类轮组的AGV转运小车可以在狭窄的货架通道内完成横向平移、斜向对接动作，无需反复调整车头朝向，大幅提升高密度仓储区域的物料转运效率；在智能巡检场景中，搭载麦克纳姆轮的巡检机器人可以在设备排布密集的车间通道内灵活穿行，精准停靠在待检测点位旁，不会因空间局促无法调整姿态；在特种作业装备领域，部分狭小空间内作业的转运平台、影视拍摄移动载具也会采用该类轮组，实现精准的位置微调，满足作业过程中的高精度移动需求。

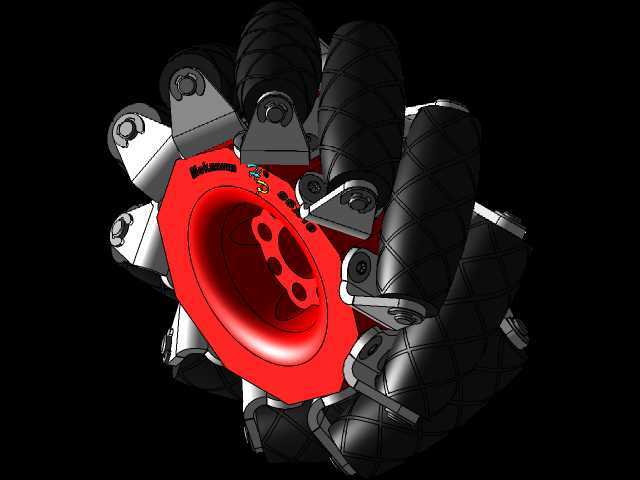

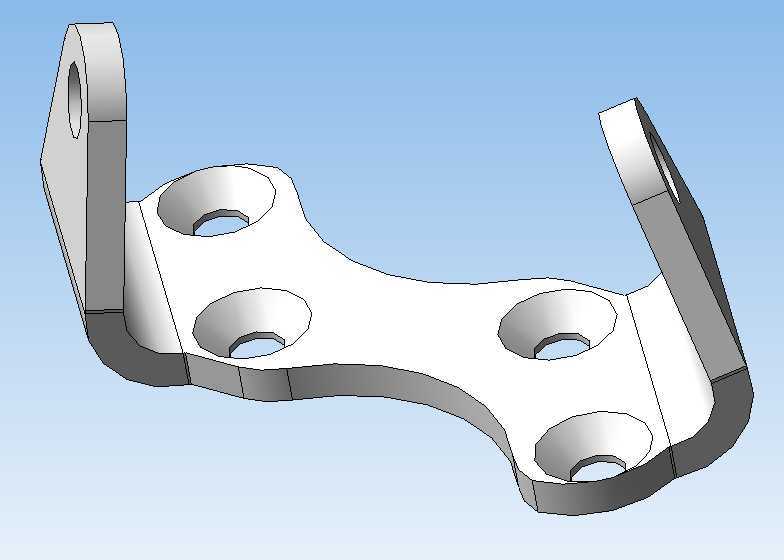

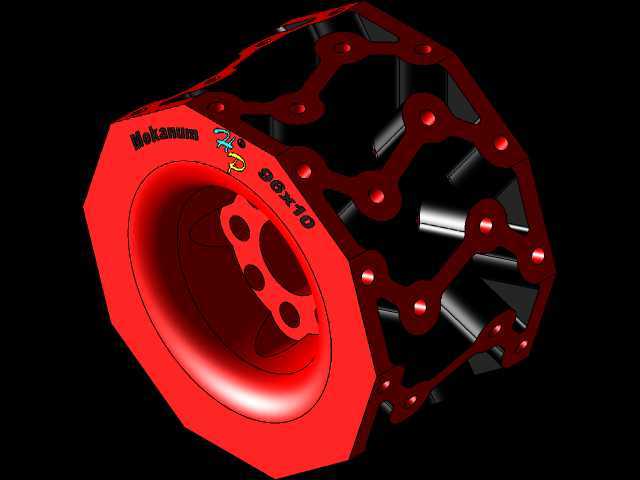

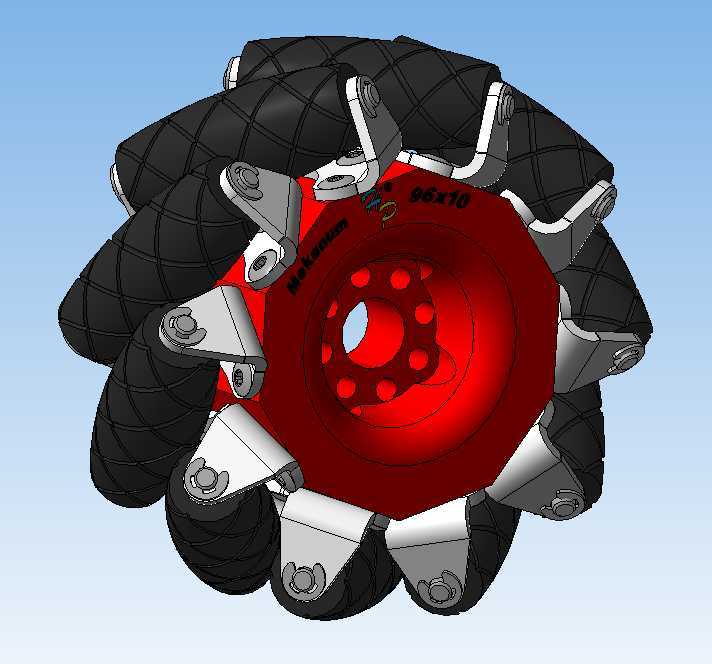

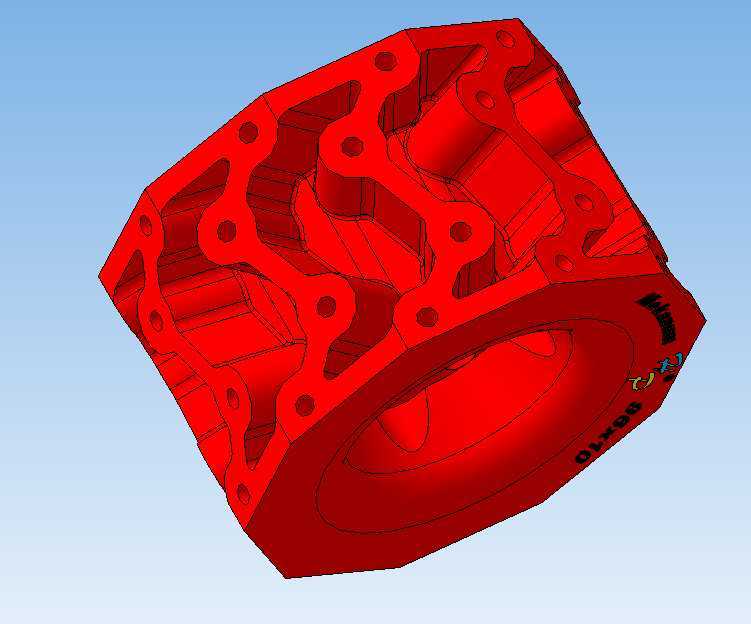

　　从结构设计逻辑来看，该麦克纳姆轮采用分体式承载架构，中心轮毂作为核心承载部件，采用多面棱边的安装定位结构，中心设置带均布安装孔的法兰连接位，可直接与驱动轴、行走减速机构的输出端对接，安装孔的节圆尺寸、孔径公差均按照通用重载行走部件的配合标准设计，可适配多数常规工业驱动单元的输出接口，无需额外定制转接法兰。轮毂外缘周向均匀排布多组独立辊子安装支架，每个支架通过销轴固定一个外包高摩擦弹性材料的自由辊子，辊子的轴线与轮毂主轴线呈固定夹角，这个夹角的取值直接决定轮组的全向移动解算逻辑，常规设计中多采用45度夹角设置，便于运动控制程序的矢量解算，降低控制系统的算法复杂度。

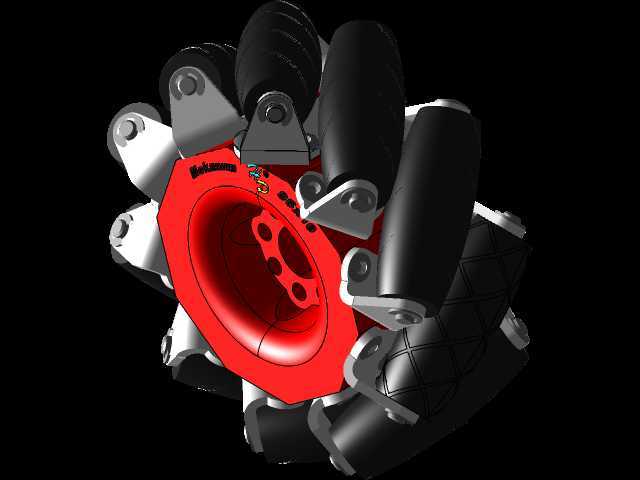

　　辊子作为直接接触地面的部件，外层包覆的耐磨弹性材料可根据使用场景调整配方，常规工业场景下采用耐磨橡胶材质，兼顾抓地力与耐磨性能，在洁净车间场景下可替换为聚氨酯材质，避免行走过程中在地面留下印痕，同时降低滚动噪音。每个辊子都可绕自身安装轴自由转动，当轮毂在驱动电机带动下绕主轴线转动时，接触地面的辊子会产生一个与主轴线呈夹角的分力，多个轮组的分力经过矢量叠加后，即可形成任意方向的合力，带动载体完成目标方向的移动。

　　在安装边界设计上，该轮组的轴向安装尺寸、径向最大回转半径都经过紧凑化优化，轮毂中心的法兰端面设置有定位止口，可与驱动轴端的定位台阶配合，保证轮组安装后的同轴度，避免高速转动时出现偏摆震动。轮组的承载能力通过轮毂材质、辊子轴径、安装支架的强度进行匹配，单轮承载覆盖从轻载巡检设备到中重载转运平台的常用区间，设计过程中对每个辊子的受力状态进行了仿真校核，确保在满载偏载工况下，辊子安装销轴、支架焊接位置不会出现应力集中导致的结构失效。

　　在实际选型应用中，需要注意同一移动平台上的麦克纳姆轮需采用对称排布的安装方式，通常为四个轮组呈矩形布置，左右两侧轮组的辊子倾斜方向镜像对称，才能保证全向移动的力矢量解算准确，若排布方向错误会导致轮组动作卡滞、移动方向偏离控制目标。同时轮组的安装高度需要保持一致，避免个别辊子悬空导致抓地力不足，出现行走打滑、定位精度下降的问题。对于需要在不平整地面作业的场景，可在轮组安装位置增加浮动减震结构，保证每个辊子都能与地面有效接触，提升行走过程的稳定性。
