木材加工进料回转筛筒结构

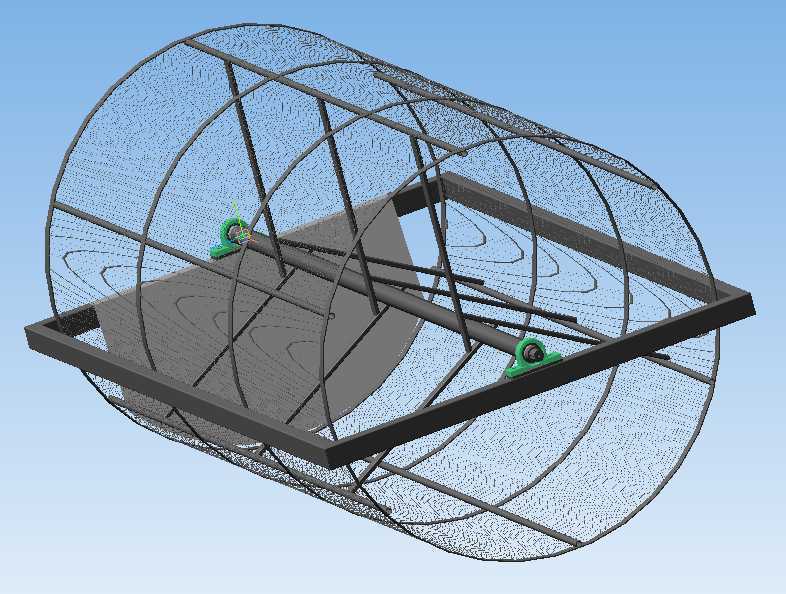

　　这套筛筒结构主要面向木材加工产线的进料预处理环节，针对原木削片、刨花加工前的原料筛分需求设计，核心作用是在原料进入后续切削、打磨工序前，筛除原料中裹挟的泥沙、碎石、金属碎屑等硬质杂质，同时对不同粒径的木片原料做初步分级，避免硬质杂质进入加工设备造成刀头崩损、砂带异常磨损，也能减少后续工序的无效负载，提升整条木材加工线的运行稳定性。从结构设计来看，整体采用卧式滚筒布局，筒身主体为笼式框架搭配筛网的结构，框架采用型钢焊接成型，沿筒身圆周方向均匀布置纵向支撑肋，间隔设置环形加强圈，保证筒身转动过程中的结构刚度，避免长期受物料冲击出现筛网变形、框架开焊的问题。筒身中心贯穿一根通长传动轴，轴体两端采用带座外球面轴承作为支撑，

　　轴承座直接固定在底部的安装机架上，安装时需要保证两轴承座的同轴度误差控制在0.2mm以内，避免轴体转动时出现偏磨、异响的问题。传动轴与筒身框架之间采用多组辐条式支撑件连接，支撑件沿轴体轴向等距分布，既可以传递扭矩带动筒身平稳回转，也能对筒身中部形成有效支撑，避免长筒身在物料重力作用下出现中部下挠的变形问题。筒身内部设置有导料板，导料板沿筒身轴向呈螺旋角度布置，当筒身以设定转速回转时，进入筒内的物料会在导料板的推动下沿轴向缓慢移动，移动过程中粒径小于筛网孔径的杂质和细料会透过筛网落到下方的收集槽内，粒径符合要求的木片原料则从筒身的出料端排出，进入下一道加工工序。筛网采用模块化安装设计，每一段筛网都通过压条和螺栓固定在笼式框架上，

　　后期维护时可以根据筛分粒径需求更换不同网孔规格的筛网，也可以单独更换出现磨损的筛网段，不需要整体拆解筒身，降低现场维护的工作量和成本。底部的安装机架采用型钢焊接的框式结构，机架上预留有轴承座安装孔位和设备固定地脚孔，安装时需要将机架整体调平，沿物料输送方向保持1.5-3度的倾斜角度，倾斜角度可以根据现场处理的物料特性调整，处理含水率较高、流动性差的原料时可以适当加大倾斜角度，避免物料在筒内堆积堵料。从安装边界来看，这套筛筒结构的整体外接尺寸适配中小型木材加工线的进料段安装空间，进料端可以直接对接皮带输送机或者出料溜槽，出料端可以衔接木片切削机或者料仓，不需要对现有产线做大规模改造即可完成对接。

　　设计过程中重点考虑了木材加工现场的高粉尘、多冲击的工况，轴承位置配套有防尘密封结构，避免木屑、粉尘进入轴承内部造成润滑失效，轴体和框架的焊接位置都做了应力消除处理，减少长期交变载荷下的焊缝开裂风险。筒身的转速设计控制在合理区间，既保证物料有足够的停留时间完成筛分，也不会因为转速过高导致物料在离心力作用下贴附在筒壁无法下落，影响筛分效率。实际应用中，这类回转筛结构除了木材加工行业的原料预处理，也可以适配其他颗粒状、块状物料的分级除杂场景，只需要调整筛网孔径、筒身倾斜角度和转速参数即可匹配不同物料的处理需求，结构本身的通用性较强，没有复杂的电控和液压元件，现场运维门槛较低，适合加工现场的长期连续作业需求。
