封闭式RX30x100规格工程拖链结构设计

　　在各类自动化产线、机床设备、工程机械的移动线缆与管路布设场景中，线缆与液压、气动管路的防护一直是结构设计环节需要重点考量的内容。设备运行过程中，移动部件的往复位移会带动附带的线缆、软管同步产生反复弯折、位移，若缺乏有效的防护结构，线缆外层极易被周边金属构件、加工切屑磨损，管路也可能因弯折半径过小出现通径缩减、外层开裂的问题，直接影响设备运行稳定性。这款封闭式结构的拖链，正是针对这类复杂工况下的管路线缆防护需求设计，相较于开放式拖链，全封闭的链节结构可以完全阻隔外部切屑、粉尘、切削液溅入拖链内部，避免内部布设的线缆、软管被硬质颗粒刮擦，也能防止切削液长期附着在线缆外层加速橡胶老化，适配金属切削机床、焊接工作站、

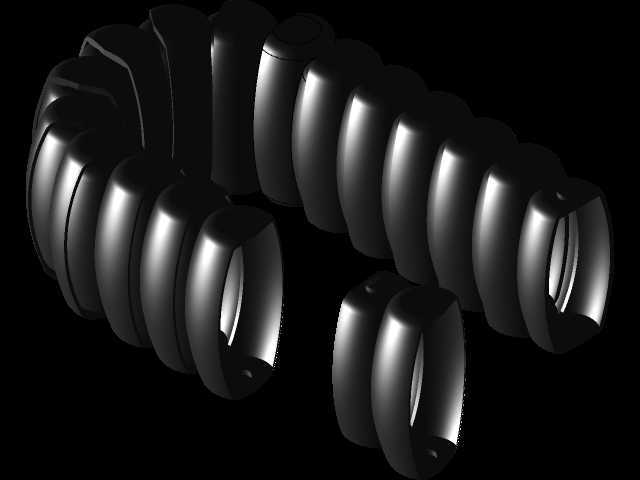

　　重型工程机械这类作业环境存在较多硬质碎屑、喷淋液体的场景。从结构设计逻辑来看，这款拖链采用模块化单元拼接的设计思路，单个链节为对称式的铰接结构，相邻链节通过两侧的铰接轴实现可转动连接，每段链节的转动角度被严格限制在合理范围内，保证拖链弯曲时的最小弯曲半径始终匹配内部布设线缆、软管的最小允许弯折半径，避免管路因弯折过度出现内部线芯断裂、软管通流能力下降的问题。链节之间的拼接间隙经过精准控制，既保证转动过程中无卡滞，也不会出现间隙过大导致外部杂物侵入的情况，封闭式的上下面板与侧板为一体化成型结构，相比拼接式盖板的封闭拖链，整体结构强度更高，在承受外部意外冲击、踩踏时不易出现盖板脱落、结构变形的问题。针对实际安装场景的需求，

　　这款拖链的固定端与活动端均预留了标准化的安装接口，可以直接通过螺栓固定在设备的固定基座与移动部件上，无需额外加工复杂的转接结构，安装时可以根据实际需要的防护长度增减链节数量，适配不同行程的移动部件布设需求。RX30x100的规格对应拖链的内部通腔尺寸，30mm的内部高度可以容纳多根控制线缆、信号线缆或是小通径的气动软管并排布设，100mm的内部宽度可以根据线缆的粗细、数量灵活排布，既可以单排布设粗径的动力电缆，也可以多排布设细径的信号线缆与传感器线路，内部还可以根据需要加装分隔片，将不同类型的线缆、管路分隔开，避免设备运行过程中不同管路之间相互摩擦产生损耗，也方便后期维护时快速定位对应的线路。拖链在弯曲运行时，

　　上下两部分链节可以沿弯曲轨迹自然形成弧形的运动路径，链节之间的限位结构可以保证拖链运行时不会出现侧向偏移、扭转变形的情况，即使是在长行程的布设场景下，也可以配合配套的拖链支撑槽使用，避免拖链因自身重量出现下塌、卡滞的问题。在材料选型的适配性设计上，这类封闭式拖链通常会选用增韧改性的工程塑料作为基材，兼顾结构强度与耐磨性能，链节之间的铰接位置经过耐磨处理，长期往复运行也不会出现铰接间隙过大、晃动量超标的问题，同时材料本身具备较好的耐油、耐切削液腐蚀性能，在车间复杂的作业环境下不会轻易出现材质脆化、开裂的问题。从实际选型的角度来看，这款拖链的外部轮廓尺寸经过优化，在保证内部通腔容纳能力的前提下，尽可能压缩了外部安装占用空间，对于设备内部安装空间局促的场景十分友好，设计人员在进行设备布线结构设计时，可以直接根据拖链的外部轮廓预留安装空间，无需额外预留过多的安全间隙，也能避免拖链运行时与周边其他构件产生运动干涉。不同于部分轻型拖链仅适用于低速、轻载的布设场景，这款封闭式拖链的链节结构强度更高，可以承载一定重量的粗径电缆与液压软管，适配移动部件运行速度较快、加速度较大的工况，往复运行过程中不会出现链节脱开、结构变形的问题，能够长期稳定为内部的线缆、管路提供可靠的防护，减少设备因线路磨损、管路破损导致的非计划停机时间，降低设备后期的维护成本。
